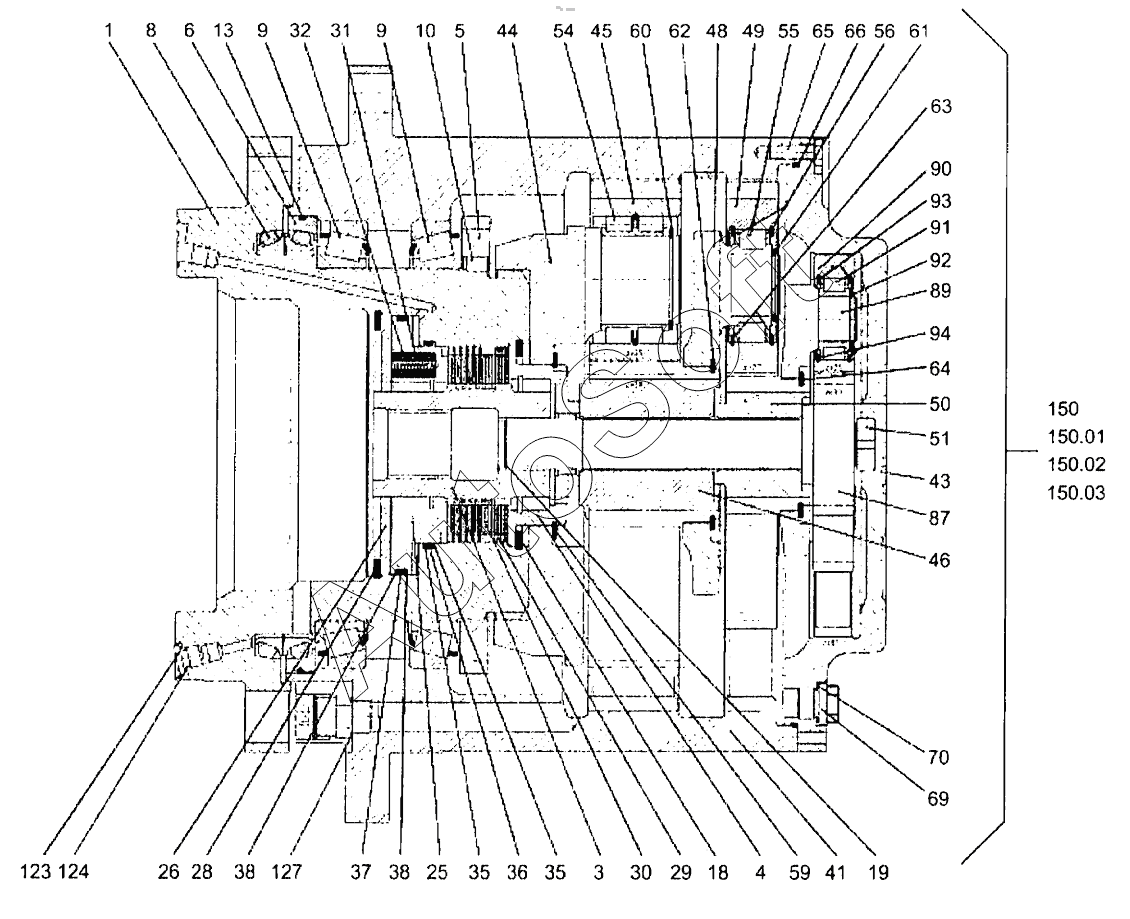

Каталог запасных частей к технике: HAMM 3516 (2008). WHEEL GEAR (DRUM DRIVE) VERSION 3518/3520/3518P/3520P
1
3
4
5
6
8
9
9
10
13
18
19
25
26
28
29
30
31
32
35
35
36
37
38
38
41
43
44
45
46
48
49
50
51
54
55
56
59
60
61
62
63
64
65
66
69
70
87
89
90
91
92
93
94
123
124
127
150
150.01
150.02
150.03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | AXLE | |
| 10 | 1***6 | STRAIGHT PIN | |
| 123 | 2***5 | LOCKING SCREW | |
| 124 | 1***9 | SEALING RING | |
| 127 | 1***6 | SEALING RING | |
| 13 | 1***2 | O-RING SEAL | |
| 150 | 1***2 | GEARBOX COMPL. | |
| 150.01 | 1***1 | SEALING SET | |
| 150.02 | 1***3 | SEALING SET | |
| 150.03 | 1***1 | BRAKE DISC | |
| 18 | 1***8 | LOCKING RING | |
| 19 | 3***8 | LOCKING RING | |
| 25 | 1***4 | PISTON | |
| 26 | 1***2 | WASHER | |
| 28 | 1***0 | LOCKING RING | |
| 29 | 1***9 | BRAKE DISC EXTERNAL | |
| 3 | 1***5 | DRIVER | |
| 30 | 1***7 | BRAKE DISC INTERNAL | |
| 31 | 1***0 | COMPRESSION SPRING | |
| 32 | 1***9 | COMPRESSION SPRING | |
| 35 | 1***7 | SUPPORTING RING | |
| 36 | 1***5 | QUAD-RING | |
| 37 | 1***3 | QUAD-RING | |
| 38 | 1***1 | SUPPORTING RING | |
| 4 | 1***3 | BEARING RACE | |
| 41 | 1***6 | RING GEAR | |
| 43 | 1***4 | COVER | |
| 44 | 1***8 | PLANET CARRIER | |
| 45 | 1***6 | PLANET WHEEL | |
| 46 | 1***4 | SUN WHEEL | |
| 48 | 1***2 | PLANET CARRIER | |
| 49 | 1***2 | PLANET WHEEL | |
| 5 | 1***1 | SHAFT NUT | |
| 50 | 1***0 | SUN WHEEL | |
| 51 | 1***9 | WASHER | |
| 54 | 1***7 | CYLINDRICAL ROLLER BEARING | |
| 55 | 1***5 | CYLINDRICAL ROLLER BEARING | |
| 56 | 1***3 | STOP WASHER | |
| 59 | 1***8 | LOCKING RING | |
| 6 | 1***3 | SEALING RING | |
| 60 | 2***4 | CIRCLIP | |
| 61 | 2***3 | LOCKING RING | |
| 62 | 2***4 | LOCKING RING | |
| 63 | 1***2 | LOCKING RING | |
| 64 | 2***5 | LOCKING RING | |
| 65 | 2***9 | HEXAGON SCREW | |
| 66 | 1***0 | O-RING SEAL | |
| 69 | 3***5 | SCREW PLUG | |
| 70 | 1***6 | SEALING RING | |
| 8 | 1***1 | AXIAL FACE SEAL | |
| 87 | 1***8 | SHAFT | |
| 89 | 1***6 | PLANET CARRIER | |
| 9 | 1***8 | TAPER ROLLER BEARING | |
| 90 | 1***4 | PLANET WHEEL | |
| 91 | 1***2 | CYLINDRICAL ROLLER BEARING | |
| 92 | 2***7 | CIRCLIP | |
| 93 | 1***0 | LOCKING RING | |
| 94 | 1***9 | STOP WASHER |
