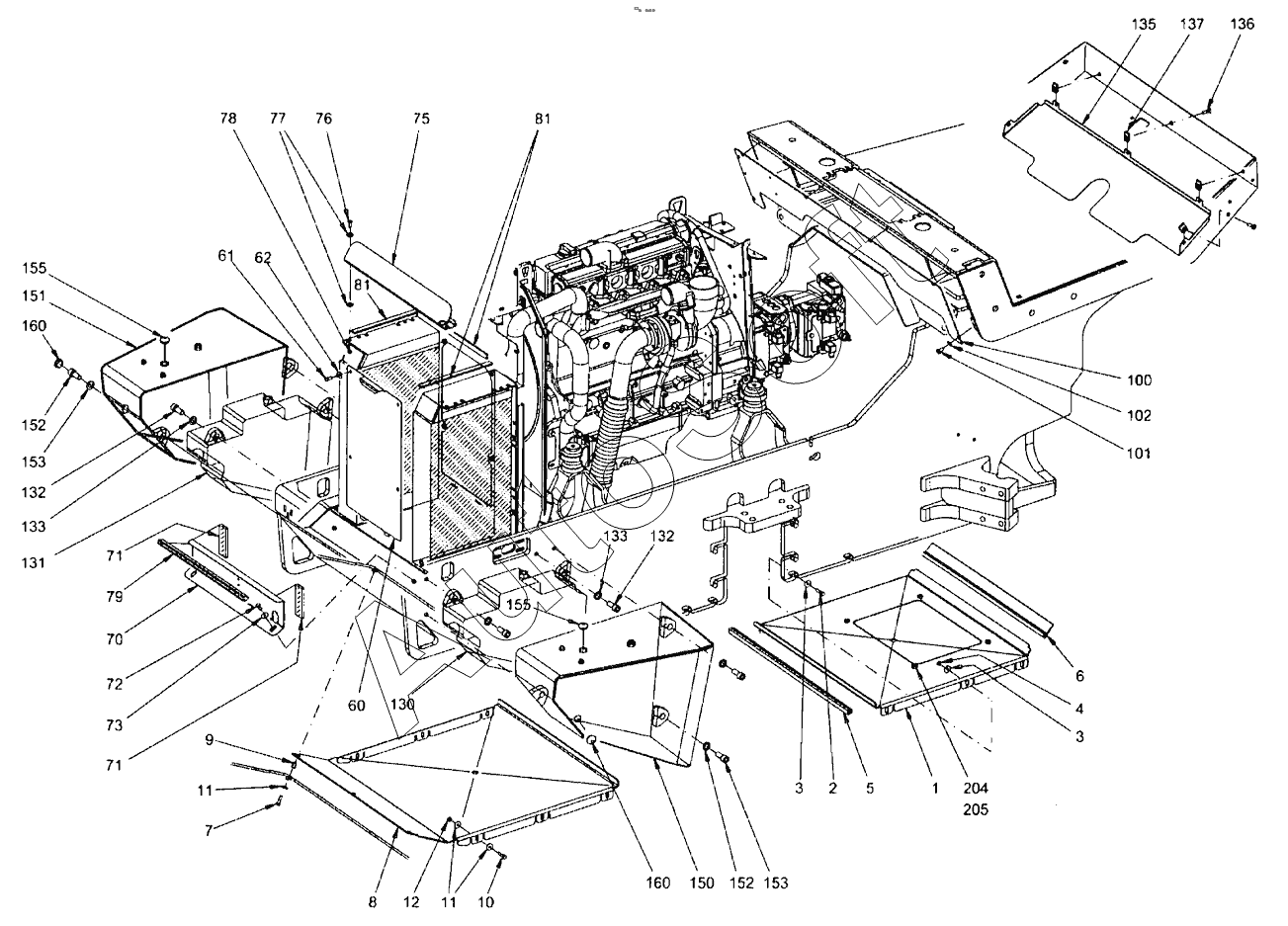

Каталог запасных частей к технике: HAMM 3516 (2008). CANOPIES AND COVERS
1
2
3
3
4
5
6
7
8
9
10
11
11
12
60
61
62
70
71
71
72
73
75
76
77
78
79
81
81
100
101
102
130
130
131
131
132
132
133
133
135
136
137
150
151
152
152
153
153
155
155
160
160
204
205
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | METAL PLATE | |
| 2 | 1***8 | HEXAGON SCREW | |
| 3 | 2***3 | WASHER | |
| 4 | 2***1 | HEXAGONAL NUT | |
| 5 | 2***6 | SEALING PROFILE | |
| 6 | 6***0 | SEALING PROFILE | |
| 7 | 2***5 | HEXAGON SCREW | |
| 8 | 1***2 | METAL PLATE | |
| 9 | 1***0 | BLIND RIVET NUT | |
| 10 | 1***8 | HEXAGON SCREW | |
| 11 | 2***3 | WASHER | |
| 12 | 2***1 | HEXAGONAL NUT | |
| 60 | 1***7 | LID | |
| 61 | 2***8 | HEXAGON SCREW | |
| 62 | 2***3 | WASHER | |
| 70 | 1***8 | METAL PLATE | |
| 71 | 6***4 | FOAM RUBBER PROFILE | |
| 72 | 2***6 | CHEESE-HEAD SCREW | |
| 73 | 2***3 | WASHER | |
| 75 | 1***6 | METAL PLATE | |
| 76 | 2***2 | CHEESE-HEAD SCREW | |
| 77 | 2***5 | WASHER | |
| 78 | 2***5 | HEXAGONAL NUT | |
| 79 | 2***8 | EDGE PROTECTION | |
| 81 | 6***2 | FOAM RUBBER PROFILE | |
| 100 | 8***6 | COVER SHEET | |
| 101 | 2***8 | HEXAGON SCREW | |
| 102 | 2***7 | WASHER | |
| 130 | 2***8 | BALLAST BOX RIGHT VERSION 3516/3518 | |
| 130 | 8***1 | BALLAST RIGHT VERSION 3520 | |
| 131 | 2***2 | BALLAST BOX LEFT VERSION 3516/3518 | |
| 131 | 8***3 | BALLAST LEFT VERSION 3520 | |
| 132 | 1***4 | CHEESE-HEAD SCREW | |
| 133 | 2***3 | WASHER VERSION 3411 | |
| 135 | 1***8 | COVER SHEET | |
| 136 | 2***5 | COUNTERSUNK SCREW | |
| 137 | 3***4 | CLIP NUT | |
| 150 | 8***3 | COVERING PART | |
| 151 | 8***5 | COVERING PART | |
| 152 | 1***4 | CHEESE-HEAD SCREW | |
| 153 | 2***3 | WASHER VERSION 3411 | |
| 155 | 3***4 | FILLER CAP | |
| 160 | 2***5 | FILLER CAP | |
| 204 | 2***6 | HEXAGON SCREW | |
| 205 | 2***7 | WASHER |
