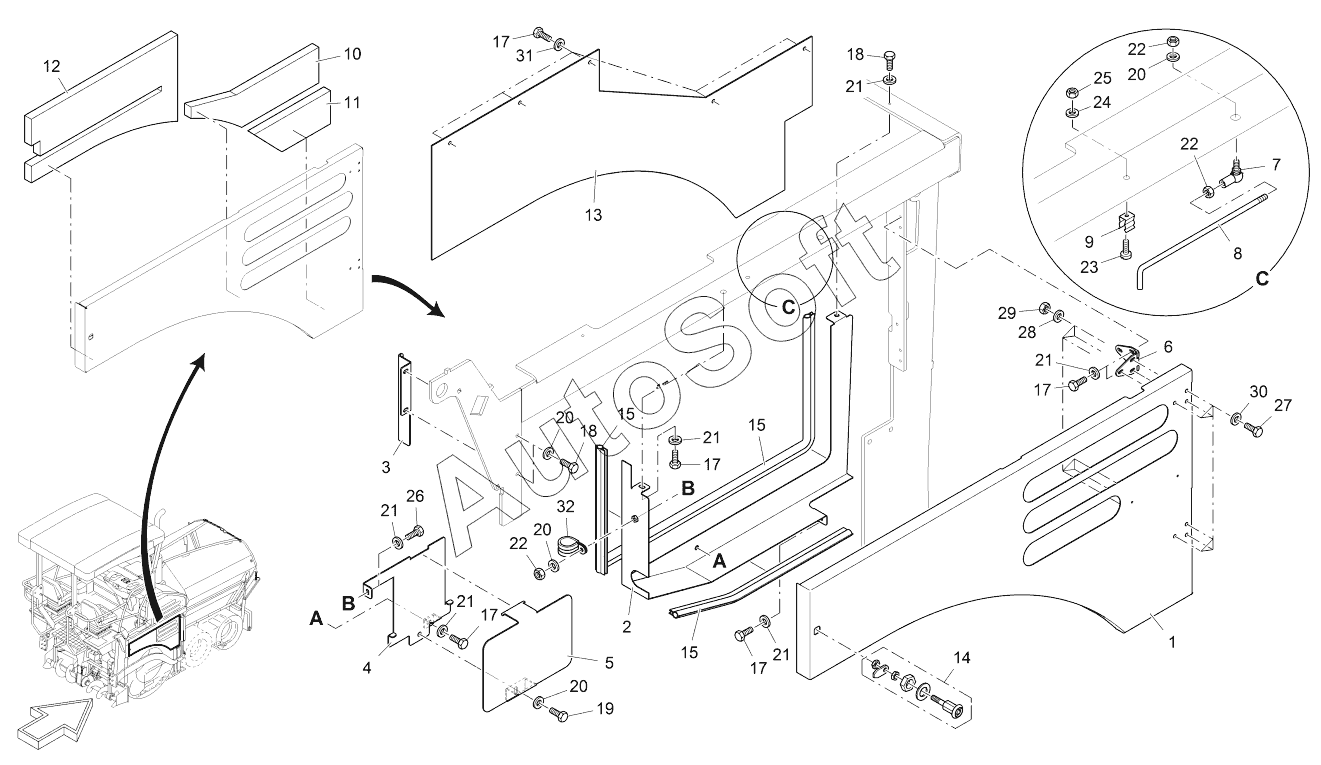

Каталог запасных частей к технике: VOGELE SUPER 1103-2 (2016). COVERING, RIGHT SIDE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
17
17
17
17
17
18
18
19
20
20
20
20
21
21
21
21
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | METAL PLATE | |
| 2 | 2***9 | AIR GUIDANCE | |
| 3 | 2***7 | METAL PLATE | |
| 4 | 2***6 | BASE PLATE | |
| 5 | 2***7 | METAL PLATE | |
| 6 | 2***4 | HINGE | |
| 7 | 9***3 | JOINT | |
| 8 | 2***9 | ROD STEEL | |
| 9 | 2***1 | SPRING ELEMENT | |
| 10 | 2***5 | FOAM RUBBER | |
| 11 | 2***7 | FOAM RUBBER | |
| 12 | 2***0 | FOAM RUBBER | |
| 13 | 2***3 | RUBBER | |
| 14 | 4***0 | FASTENER | |
| 15 | 4***4 | SEALING | |
| 17 | 9***3 | SCREW | |
| 18 | 9***3 | SCREW | |
| 19 | 9***3 | SCREW | |
| 20 | 9***5 | WASHER | |
| 21 | 9***3 | WASHER | |
| 22 | 9***4 | NUT | |
| 23 | 9***4 | SCREW | |
| 24 | 9***5 | WASHER | |
| 25 | 9***4 | NUT | |
| 26 | 9***3 | SCREW | |
| 27 | 9***3 | SCREW | |
| 28 | 9***9 | WASHER | |
| 29 | 9***4 | NUT | |
| 30 | 9***5 | WASHER | |
| 31 | 9***0 | WASHER | |
| 32 | 2***3 | PIPE CLIP |
