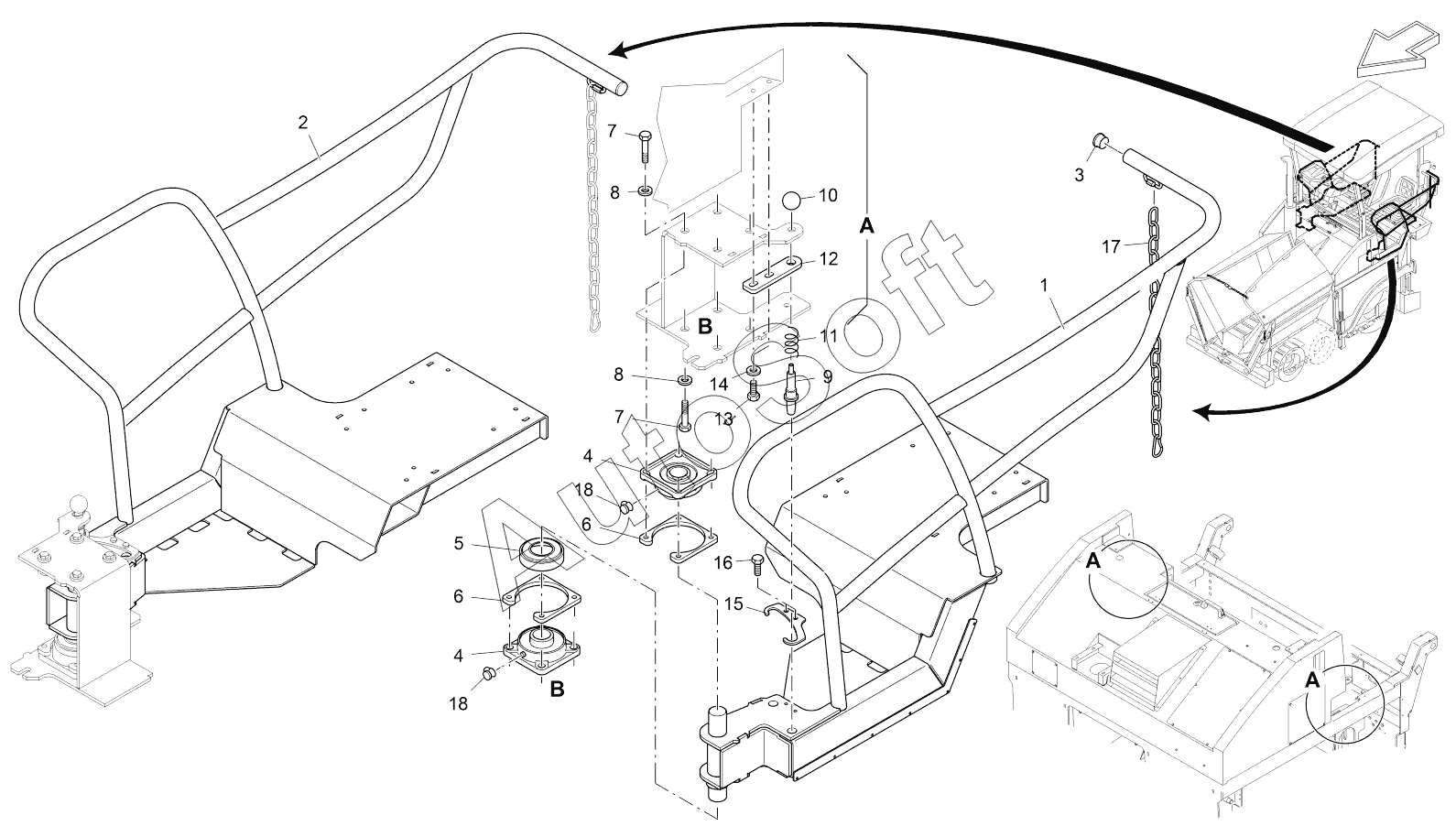

Каталог запасных частей к технике: VOGELE SUPER 1103-2 (2016). MOUNT FOR SEAT WITH GUARD RAIL
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | MOUNT FOR SEAT WITH GUARD RAIL | |
| 2 | 2***0 | MOUNT FOR SEAT WITH GUARD RAIL | |
| 3 | 4***8 | LAMELLAR PLUG | |
| 4 | 4***1 | BEARING | |
| 5 | 4***1 | PROTECTIVE CAP | |
| 6 | 4***6 | METAL PLATE | |
| 7 | 9***3 | SCREW | |
| 8 | 9***9 | WASHER | |
| 9 | 2***1 | BOLT | |
| 10 | 9***9 | BALL HANDLE | |
| 11 | 2***0 | COMPRESSION SPRING | |
| 12 | 2***1 | METAL PLATE | |
| 13 | 9***3 | SCREW | |
| 14 | 9***9 | WASHER | |
| 15 | 2***9 | STOPPER PLATE | |
| 16 | 9***3 | SCREW | |
| 17 | 4***1 | CHAIN | |
| 18 | 9***8 | PROTECTIVE CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
