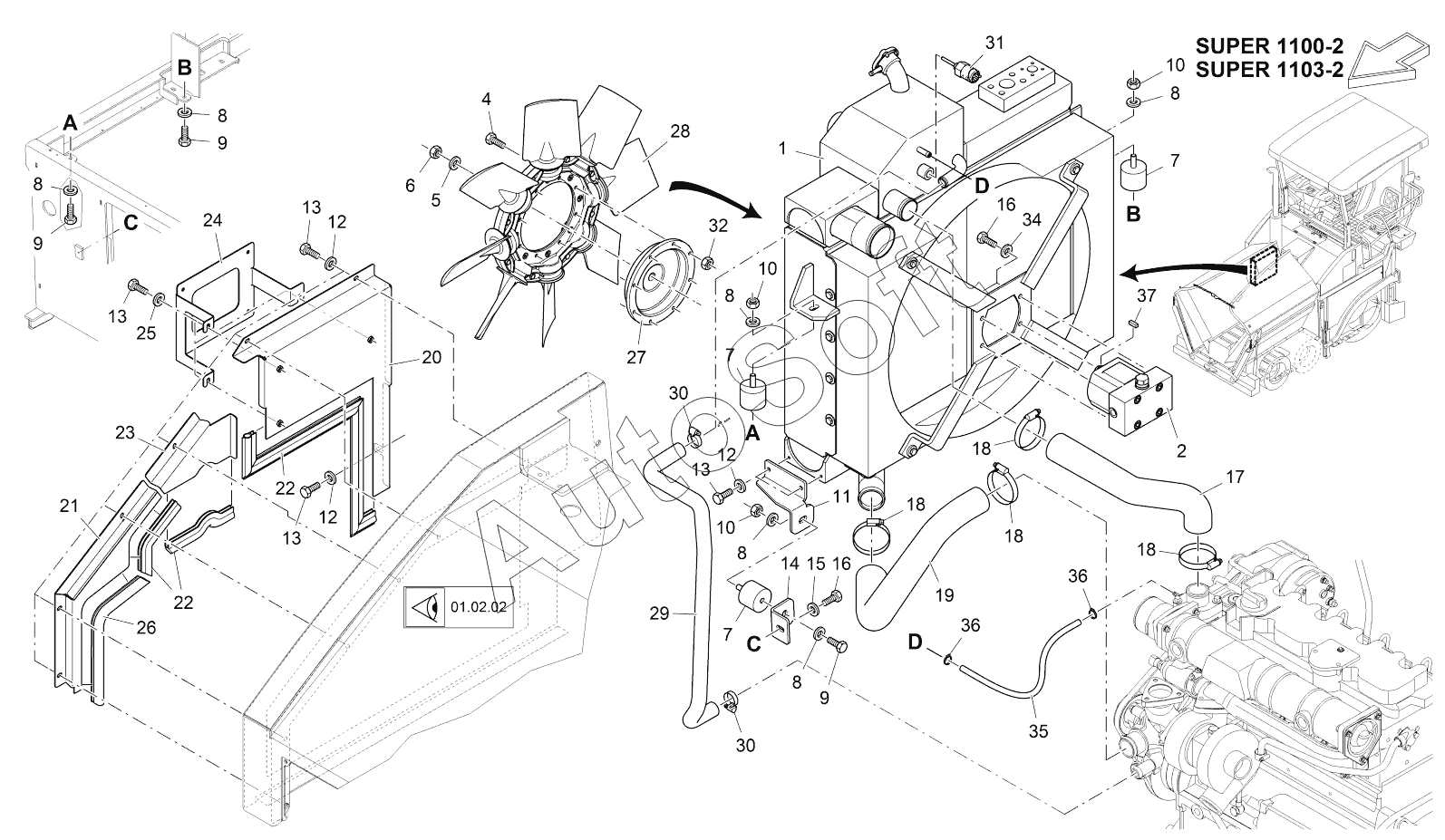

Каталог запасных частей к технике: VOGELE SUPER 1103-2 (2016). COOLING SYSTEM
1
2
4
5
6
7
7
7
8
8
8
8
8
8
9
9
9
10
10
10
11
12
12
12
13
13
13
13
14
15
16
16
17
18
18
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | COMBINED COOLER | |
| 2 | 2***3 | HYDRAULIC MOTOR | |
| 4 | 9***3 | SCREW | |
| 5 | 2***7 | SPRING WASHER | |
| 6 | 9***9 | NUT | |
| 7 | 2***3 | RUBBER METAL BUFFER | |
| 8 | 9***9 | WASHER | |
| 9 | 9***9 | SCREW | |
| 10 | 9***4 | NUT | |
| 11 | 2***8 | ANGULAR PLATE | |
| 12 | 9***5 | WASHER | |
| 13 | 9***3 | SCREW | |
| 14 | 2***4 | METAL PLATE | |
| 15 | 9***9 | WASHER | |
| 16 | 9***3 | SCREW | |
| 17 | 2***3 | HOSE | |
| 18 | 2***2 | PIPE CLIP | |
| 19 | 2***3 | HOSE | |
| 20 | 2***4 | METAL PLATE | |
| 21 | 2***4 | METAL PLATE | |
| 22 | 4***4 | SEALING | |
| 23 | 2***4 | METAL PLATE | |
| 24 | 2***6 | METAL PLATE | |
| 25 | 9***9 | WASHER | |
| 26 | 4***5 | SEALING | |
| 27 | 2***1 | INTERMEDIATE HUB | |
| 28 | 2***4 | FAN WHEEL | |
| 29 | 2***5 | COOLANT HOSE | |
| 30 | 9***7 | HOSE CLAMP | |
| 31 | 2***0 | LEVEL SWITCH COOLANT | |
| 32 | 9***4 | NUT | |
| 34 | 9***5 | WASHER | |
| 35 | 4***7 | HOSE | |
| 36 | 9***7 | HOSE CLAMP | |
| 37 | 9***8 | DISK SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
