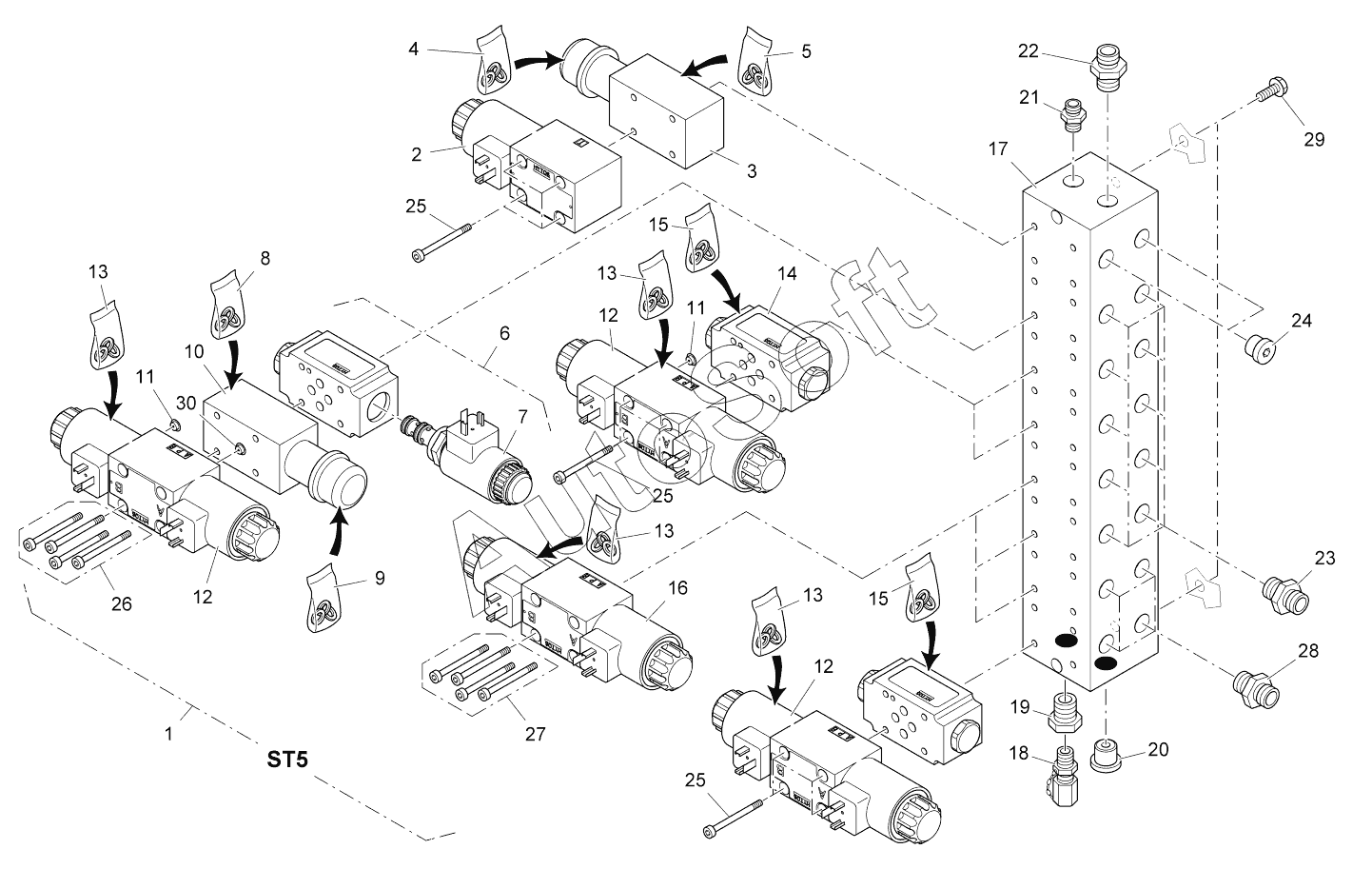

Каталог запасных частей к технике: VOGELE SUPER 1103-2 (2016). VALVE BLOCK: HYDRAULIC RAMS
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
12
12
12
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | VALVE BLOCK | |
| 2 | 2***6 | DIRECTIONAL CONTROL VALVE | |
| 3 | 9***5 | PRESSURE-RELIEF VALVE | |
| 4 | 9***1 | SET OF SEALS | |
| 5 | 9***2 | SET OF SEALS | |
| 6 | 2***5 | DIRECTIONAL CONTROL VALVE | |
| 7 | 9***6 | VALVE | |
| 8 | 2***3 | SET OF SEALS | |
| 9 | 9***8 | SET OF SEALS | |
| 10 | 2***3 | PRESSURE-RELIEF VALVE | |
| 11 | 9***9 | NOZZLE | |
| 11 | 9***9 | NOZZLE | |
| 12 | 9***9 | VALVE | |
| 13 | 9***4 | SET OF SEALS | |
| 14 | 9***3 | NON-RETURN VALVE | |
| 15 | 9***0 | SET OF SEALS | |
| 16 | 9***7 | VALVE | |
| 17 | 2***2 | VALVE PLATE | |
| 18 | 9***0 | SCREW COUPLING | |
| 19 | 2***2 | SCREW CONNECTION | |
| 20 | 9***7 | LOCKING SCREW | |
| 21 | 9***7 | SCREW CONNECTION | |
| 22 | 9***7 | SCREW CONNECTION | |
| 23 | 9***7 | SCREW CONNECTION | |
| 24 | 9***0 | LOCKING SCREW | |
| 25 | 9***2 | SCREW | |
| 26 | 2***0 | SCREW KIT | |
| 27 | 9***4 | SCREW KIT | |
| 28 | 9***7 | SCREW CONNECTION | |
| 29 | 2***8 | SCREW | |
| 30 | 2***5 | NOZZLE |
