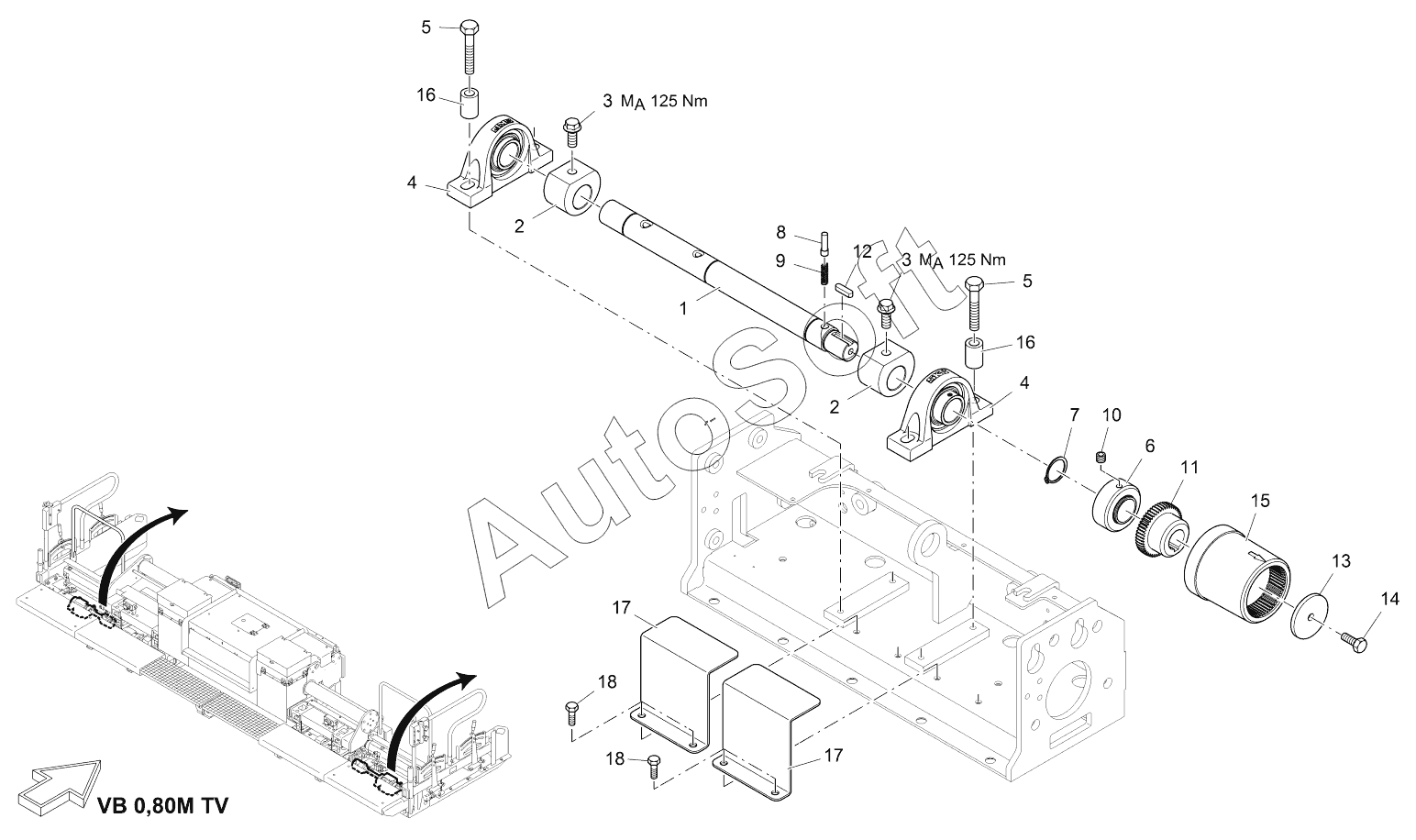

Каталог запасных частей к технике: VOGELE AB 340 (2016). VIBRATORS VB 0,80M
11
18
18
18
18
17
17
17
17
16
16
15
14
13
12
1
10
9
8
7
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | SHAFT | |
| 2 | 2***8 | ECCENTRIC | |
| 3 | 2***8 | SCREW | |
| 4 | 2***9 | BEARING | |
| 5 | 9***3 | SCREW | |
| 6 | 4***9 | SET COLLAR | |
| 7 | 9***1 | SEEGER CIRCLIP RING | |
| 8 | 4***6 | TENON | |
| 9 | 4***4 | COMPRESSION SPRING | |
| 10 | 9***1 | THREADED PIN | |
| 11 | 4***2 | COUPLING HUB | |
| 12 | 9***5 | FEATHER KEY | |
| 13 | 4***6 | WASHER | |
| 14 | 9***3 | SCREW | |
| 15 | 4***1 | COUPLING SLEEVE | |
| 16 | 2***0 | SLEEVE | |
| 17 | 2***7 | METAL PLATE | |
| 17 | 2***7 | METAL PLATE | |
| 18 | 9***3 | SCREW | |
| 18 | 9***3 | SCREW |
