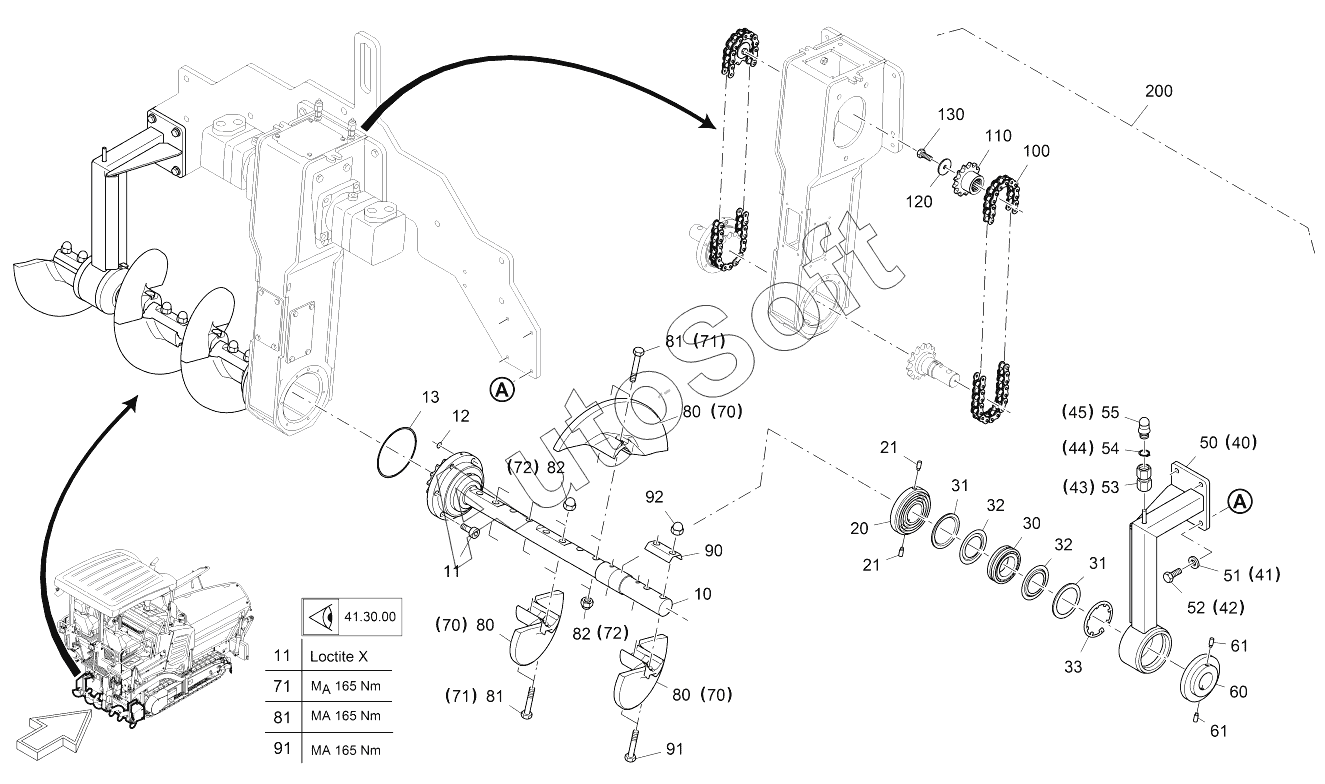

Каталог запасных частей к технике: VOGELE SUPER 1300-3 (2021). VSS_AUGER
10
11
11
12
13
20
21
21
30
31
31
32
32
33
40
41
42
43
44
45
50
51
52
53
54
55
60
61
61
70
70
70
71
71
71
72
72
80
80
80
81
81
81
82
82
90
91
91
92
100
110
120
130
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***8 | AUGER SHAFT | |
| 11 | 9***2 | SCREW | |
| 12 | 9***2 | O-RING SEAL | |
| 13 | 9***2 | O-RING SEAL | |
| 20 | 2***4 | LID | |
| 21 | 9***5 | THREADED PIN | |
| 30 | 9***5 | PENDULUM BEARING | |
| 31 | 2***2 | DISTANCE RING | |
| 32 | 2***5 | NILOS RING | |
| 33 | 2***3 | LOCKING-L-RING | |
| 40 | 2***6 | BEARING BLOCK, LEFT SIDE | |
| 41 | 9***5 | WASHER | |
| 42 | 9***3 | SCREW | |
| 43 | 9***8 | SCREW CONNECTION | |
| 44 | 9***7 | CUTTING RING | |
| 45 | 9***4 | GREASING NIPPLE | |
| 50 | 2***1 | BEARING BLOCK, RIGHT SIDE | |
| 51 | 9***5 | WASHER | |
| 52 | 9***3 | SCREW | |
| 53 | 9***8 | SCREW CONNECTION | |
| 54 | 9***7 | CUTTING RING | |
| 55 | 9***4 | GREASING NIPPLE | |
| 60 | 2***9 | LID | |
| 61 | 9***5 | THREADED PIN | |
| 70 | 2***1 | AUGER BLADE, LEFT SIDE | |
| 71 | 9***1 | SCREW | |
| 72 | 9***7 | CAP NUT | |
| 80 | 2***2 | AUGER BLADE, RIGHT SIDE | |
| 81 | 9***1 | SCREW | |
| 82 | 9***7 | CAP NUT | |
| 90 | 2***2 | PAD PLATE | |
| 91 | 9***1 | SCREW | |
| 92 | 9***7 | CAP NUT | |
| 100 | 2***8 | ROLLER CHAIN | |
| 110 | 4***3 | CHAIN WHEEL | |
| 120 | 4***2 | WASHER | |
| 130 | 9***3 | SCREW | |
| 200 | 2***5 | VSS_AUGER |
