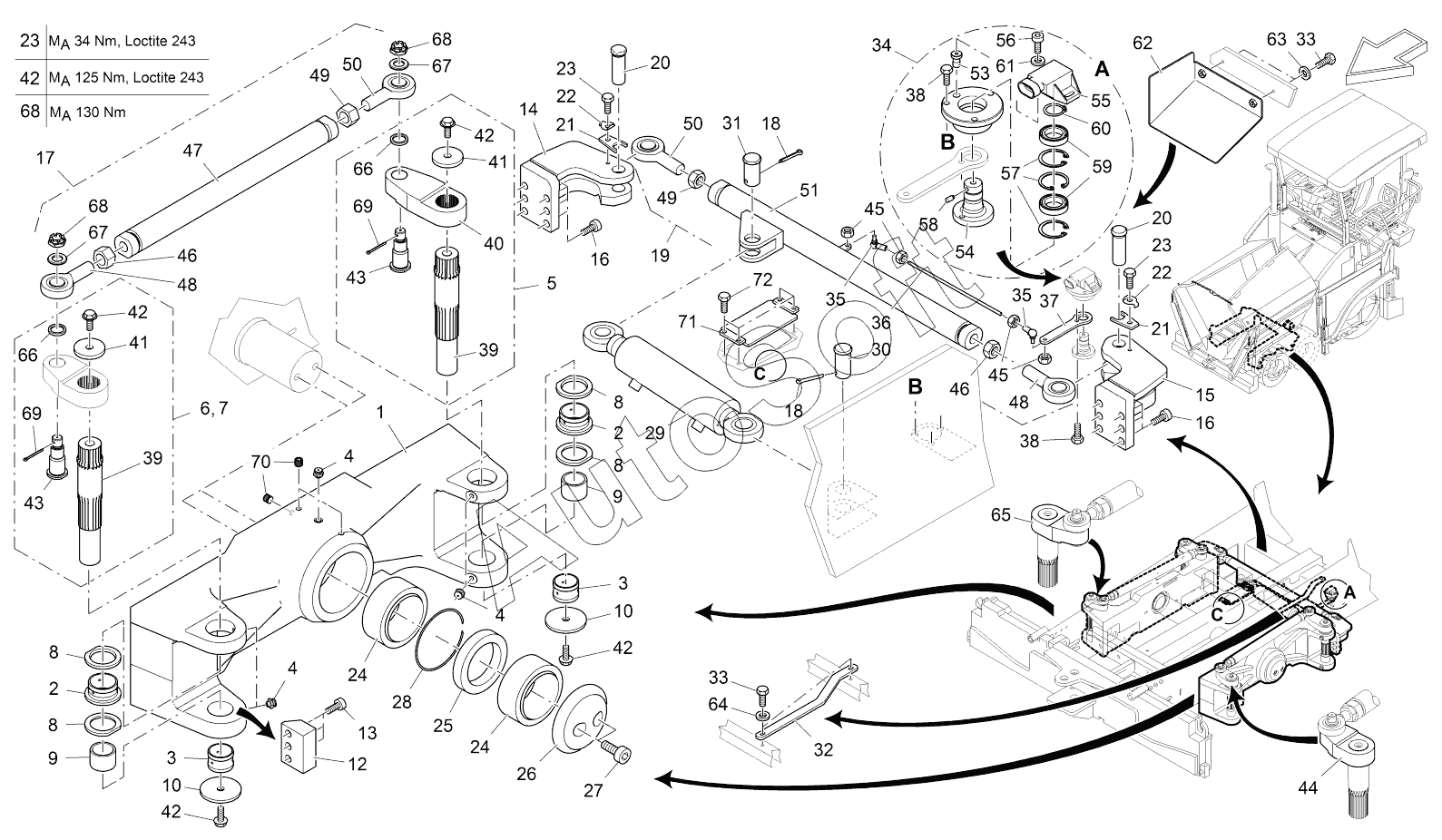

Каталог запасных частей к технике: VOGELE SUPER 1303-2 (2016). STEERING SYSTEM
44
53
52
51
50
50
49
49
48
48
47
46
46
45
45
54
43
43
42
42
42
42
42
41
41
40
39
39
38
38
37
36
36
63
72
71
70
69
69
68
68
68
67
67
66
66
65
64
35
35
62
61
60
59
58
57
56
55
12
19
19
18
18
17
17
16
16
15
14
13
20
20
10
10
9
9
8
8
8
8
7
6
5
4
4
4
3
3
2
2
28
34
33
33
33
33
33
33
32
31
31
30
30
29
1
27
27
26
25
24
24
23
23
23
22
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | BOGIE | |
| 2 | 4***9 | BUSH | |
| 3 | 4***8 | BUSH | |
| 4 | 9***3 | GREASING NIPPLE | |
| 5 | 2***1 | STEERING ARM | |
| 6 | 2***4 | STEERING ARM | |
| 7 | 2***5 | STEERING ARM | |
| 8 | 4***5 | WASHER | |
| 9 | 4***0 | BUSH | |
| 10 | 4***7 | WASHER | |
| 12 | 2***6 | STOP | |
| 13 | 2***2 | SCREW | |
| 14 | 2***1 | STEERING ARM | |
| 15 | 2***0 | STEERING ARM | |
| 16 | 2***1 | SCREW | |
| 17 | 2***4 | STEERING ROD | |
| 17 | 2***2 | STEERING ROD | |
| 18 | 9***4 | SPLIT PIN | |
| 19 | 2***8 | TRACK ROD | |
| 19 | 2***0 | TRACK ROD | |
| 20 | 2***4 | BOLT | |
| 21 | 2***9 | METAL PLATE | |
| 22 | 9***3 | LOCKING SHEET | |
| 23 | 2***9 | SCREW | |
| 24 | 9***8 | ROD END BALL JOINT | |
| 25 | 4***7 | RING | |
| 26 | 4***2 | LID | |
| 27 | 9***9 | SCREW | |
| 27 | 9***2 | SCREW | |
| 28 | 9***4 | RETAINING RING | |
| 29 | 2***6 | HYD CYLINDER | |
| 30 | 2***0 | BOLT | |
| 30 | 2***7 | BOLT | |
| 31 | 2***4 | BOLT | |
| 31 | 2***9 | BOLT | |
| 32 | 2***0 | METAL PLATE | |
| 33 | 9***3 | SCREW | |
| 33 | 9***3 | SCREW | |
| 34 | 2***1 | SENSOR | |
| 35 | 9***3 | JOINT | |
| 36 | 2***2 | ROD STEEL | |
| 36 | 2***4 | ROD STEEL | |
| 37 | 2***5 | METAL PLATE | |
| 38 | 9***9 | SCREW | |
| 39 | 2***7 | AXLE | |
| 40 | 2***8 | STEERING ARM | |
| 41 | 2***7 | WASHER | |
| 42 | 2***8 | SCREW | |
| 43 | 2***6 | BOLT | |
| 44 | 2***5 | STEERING ARM | |
| 45 | 9***4 | NUT | |
| 46 | 2***3 | NUT | |
| 47 | 2***8 | STEERING ROD | |
| 48 | 4***4 | JOINT HEAD | |
| 49 | 9***9 | NUT | |
| 50 | 4***3 | JOINT HEAD | |
| 51 | 2***3 | TRACK ROD | |
| 52 | 2***2 | BEARING HOUSING | |
| 53 | 2***7 | SHOULDER STUD | |
| 54 | 2***4 | SHAFT | |
| 55 | 3***8 | SENSOR | |
| 56 | 9***2 | SCREW | |
| 57 | 9***2 | SEEGER CIRCLIP RING | |
| 58 | 9***5 | THREADED PIN | |
| 59 | 9***5 | BALL BEARING | |
| 60 | 9***1 | SEEGER CIRCLIP RING | |
| 61 | 9***5 | WASHER | |
| 62 | 2***3 | COVER | |
| 63 | 9***9 | WASHER | |
| 64 | 9***5 | WASHER | |
| 65 | 2***3 | STEERING ARM | |
| 66 | 2***7 | WASHER | |
| 67 | 9***5 | WASHER | |
| 68 | 9***7 | NUT | |
| 69 | 9***4 | SPLIT PIN | |
| 70 | 9***6 | SCREW | |
| 71 | 2***4 | METAL PLATE | |
| 72 | 9***3 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
