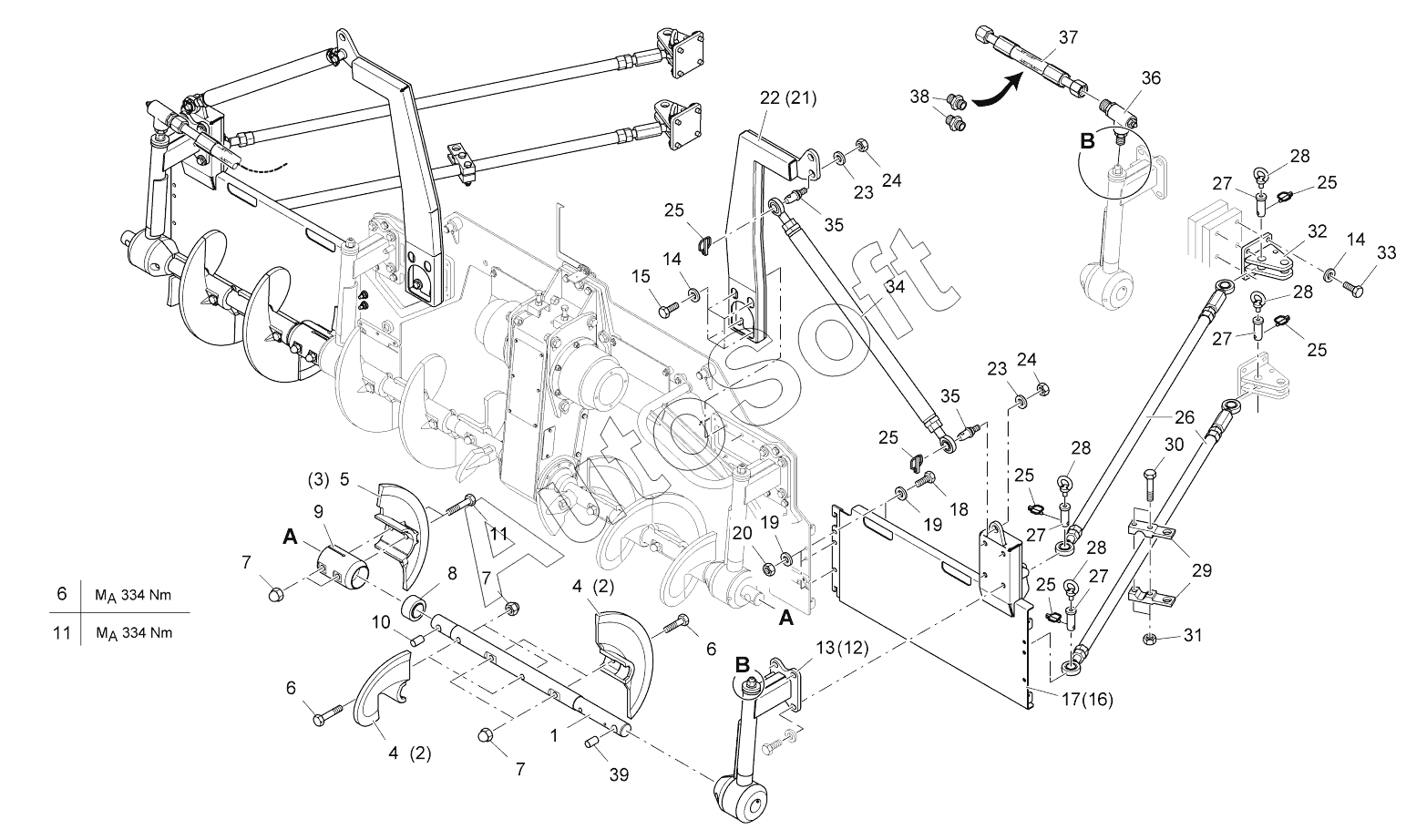

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ (2015). AUGER EXTENSION 4.6M
30
21
22
23
23
24
24
25
25
25
25
25
25
26
27
27
27
27
28
28
28
28
29
20
31
32
33
34
35
35
36
37
38
39
11
11
2
2
3
4
4
5
6
6
6
7
7
7
8
9
10
1
12
13
14
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | SCREW SHAFT | |
| 2 | 4***3 | SNAIL WINGS LI. | |
| 3 | 4***5 | SNAIL WINGS 400MM LI. | |
| 4 | 4***4 | SNAIL WINGS RE. | |
| 5 | 4***6 | SNAIL WINGS 400MM RE. | |
| 6 | 9***1 | SCREW | |
| 7 | 9***7 | HAT NUT | |
| 8 | 9***8 | JOINT BEARING | |
| 9 | 4***9 | SLEEVE | |
| 10 | 4***4 | CLAMPING BUSH | |
| 11 | 4***7 | SCREW | |
| 12 | 2***0 | BEARING BRACKET LI. | |
| 13 | 2***1 | BEARING BRACKET RE. | |
| 14 | 9***9 | WASHER | |
| 15 | 9***3 | SCREW | |
| 16 | 4***9 | CHANNEL PLATE | |
| 17 | 4***0 | CHANNEL PLATE | |
| 18 | 9***3 | SCREW | |
| 19 | 9***9 | WASHER | |
| 20 | 9***0 | NUT | |
| 21 | 4***0 | CONSOLE LI. | |
| 22 | 4***1 | CONSOLE RE. | |
| 23 | 9***9 | WASHER | |
| 24 | 9***0 | NUT | |
| 25 | 9***3 | PLUG | |
| 26 | 2***3 | HORIZONTAL SUPPORT | |
| 27 | 4***1 | BOLT | |
| 28 | 9***0 | EYE BOLT | |
| 29 | 4***0 | CLAMPING PART | |
| 30 | 9***3 | SCREW | |
| 31 | 9***0 | NUT | |
| 32 | 4***2 | CONSOLE | |
| 33 | 9***3 | SCREW | |
| 34 | 4***8 | VERTICAL SUPPORT | |
| 35 | 4***4 | BOLT | |
| 36 | 4***5 | SCREW | |
| 37 | 9***1 | HOSE | |
| 38 | 9***8 | SCREW | |
| 39 | 4***3 | CLAMPING BUSH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
