Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ (2015). VSS_ENDLESS DISTRIBUTION
1
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
17
17
17
17
18
18
19
19
19
19
20
20
20
21
21
21
22
22
22
22
23
23
23
23
24
24
25
26
26
27
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
45
55

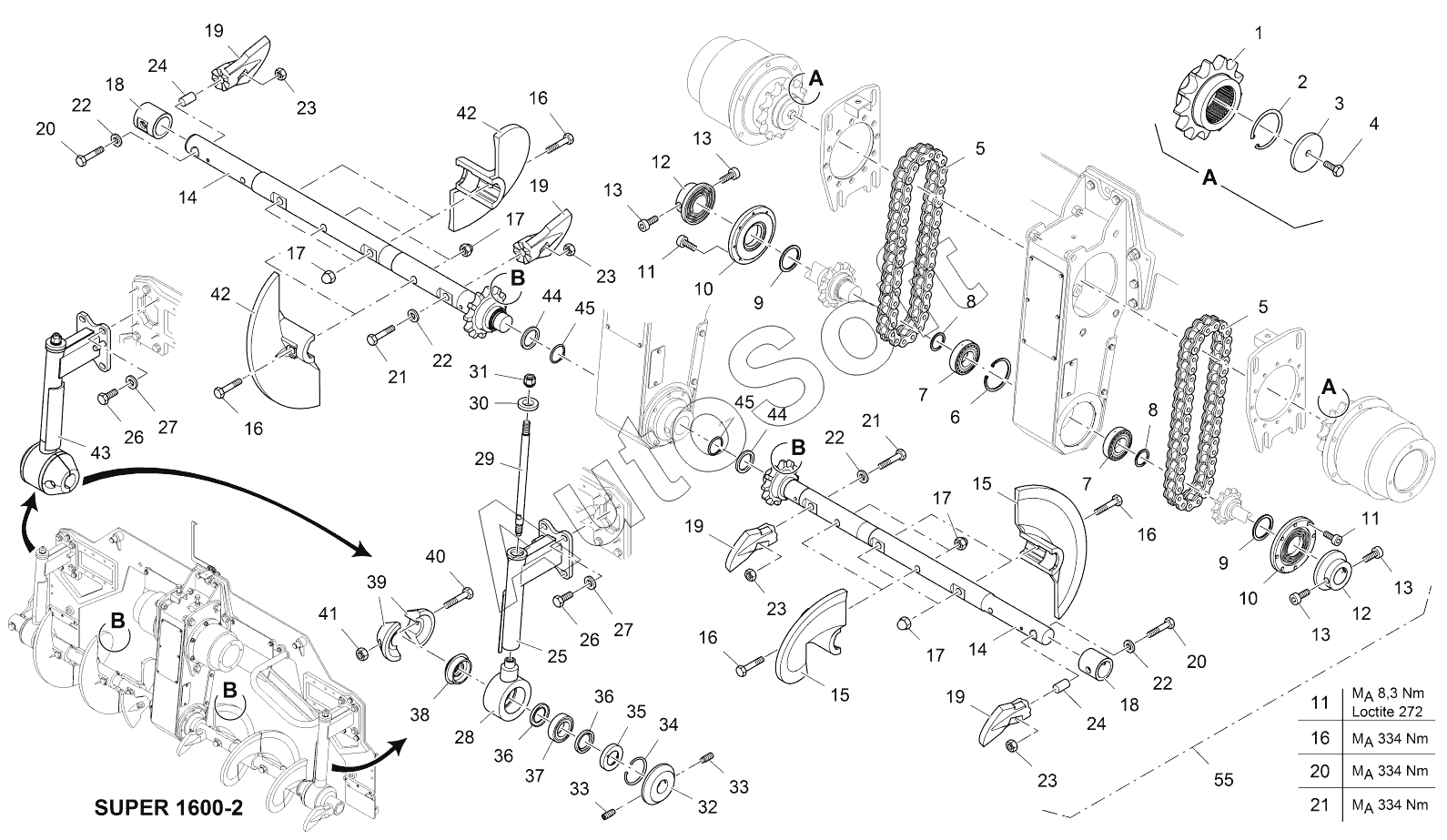

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | SPROCKET | |
| 2 | 9***2 | SEEGER RING | |
| 3 | 4***2 | DISC | |
| 4 | 9***3 | SCREW | |
| 5 | 2***3 | ROLLER CHAIN | |
| 6 | 9***2 | SEEGER RING | |
| 7 | 2***5 | PENDULUM BEARING | |
| 8 | 9***8 | SUPPORT DISC | |
| 9 | 2***9 | SUPPORT RING | |
| 10 | 2***6 | LID | |
| 11 | 9***2 | SCREW | |
| 12 | 2***5 | LID | |
| 13 | 9***2 | SCREW | |
| 14 | 2***7 | SCREW SHAFT | |
| 15 | 4***4 | SNAIL WINGS RE. | |
| 16 | 9***1 | SCREW | |
| 17 | 9***7 | HAT NUT | |
| 18 | 2***2 | PIPE | |
| 19 | 2***5 | SNAIL WINGS | |
| 20 | 9***1 | SCREW | |
| 21 | 9***1 | SCREW | |
| 22 | 9***5 | DISC | |
| 23 | 9***4 | NUT | |
| 24 | 4***3 | CLAMPING BUSH | |
| 25 | 4***4 | BEARING BRACKET RE. | |
| 26 | 9***3 | SCREW | |
| 27 | 9***9 | WASHER | |
| 28 | 4***0 | STOCK PART | |
| 29 | 4***4 | BOLT | |
| 30 | 4***5 | DISC | |
| 31 | 9***1 | NUT | |
| 32 | 4***3 | LOCKING LID | |
| 33 | 9***5 | THREADED PIN | |
| 34 | 9***2 | SEEGER CIRCLIP RING | |
| 35 | 4***3 | DISTANCE RING | |
| 36 | 4***2 | POETRY | |
| 37 | 9***5 | PENDULUM BEARING | |
| 38 | 4***2 | LOCKING LID | |
| 39 | 4***6 | CLAMPING PART | |
| 40 | 9***1 | SCREW | |
| 41 | 9***4 | NUT | |
| 42 | 4***3 | SNAIL WINGS LI. | |
| 43 | 4***3 | BEARING BRACKET LI. | |
| 44 | 2***2 | RING | |
| 45 | 9***1 | SEEGER RING | |
| 55 | 2***7 | VSS_VERTEILERSCHNECKE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
