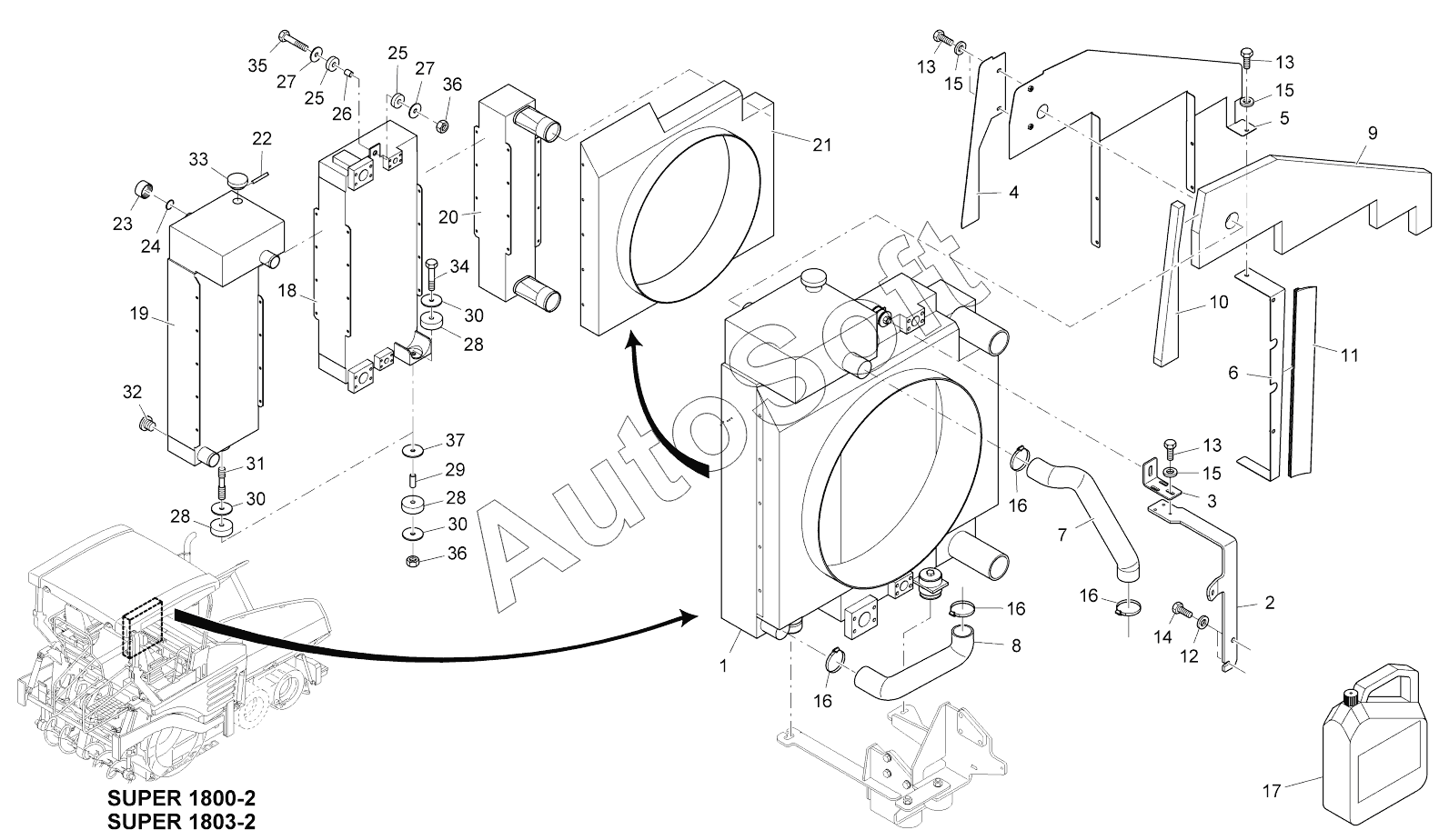

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ (2015). COOLING SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
28
29
30
30
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | COOLER | |
| 2 | 2***4 | BRACKET | |
| 3 | 2***2 | HOLDER | |
| 4 | 2***6 | SHEET | |
| 5 | 2***0 | SCHOTT | |
| 6 | 2***3 | SHEET | |
| 7 | 2***3 | COOLANT HOSE | |
| 8 | 2***4 | COOLANT HOSE | |
| 9 | 2***8 | FOAM | |
| 10 | 2***5 | FOAM | |
| 11 | 2***0 | JOINING PIECE | |
| 12 | 9***9 | WASHER | |
| 13 | 9***3 | SCREW | |
| 14 | 9***3 | SCREW | |
| 15 | 9***9 | WASHER | |
| 16 | 2***2 | PIPE CLIP | |
| 17 | 3***4 | COOLANT | |
| 18 | 2***2 | OILCOOLER-AT | |
| 19 | 2***3 | WATER COOLER | |
| 20 | 2***4 | COOLER | |
| 21 | 2***5 | HOOD | |
| 22 | 2***6 | HOSE | |
| 23 | 2***7 | OIL LEVEL INDICATOR | |
| 24 | 2***8 | SEAL RING | |
| 25 | 2***9 | RUBBER BUFFER | |
| 26 | 2***0 | SLEEVE | |
| 27 | 2***1 | DISC | |
| 28 | 2***2 | RUBBER BUFFER | |
| 29 | 2***3 | SLEEVE | |
| 30 | 2***4 | DISC | |
| 31 | 2***5 | PIN SCREW | |
| 32 | 2***6 | SCREW | |
| 33 | 2***7 | LOCKING LID | |
| 34 | 9***3 | SCREW | |
| 35 | 9***3 | SCREW | |
| 36 | 9***4 | NUT | |
| 37 | 4***9 | DISC |
