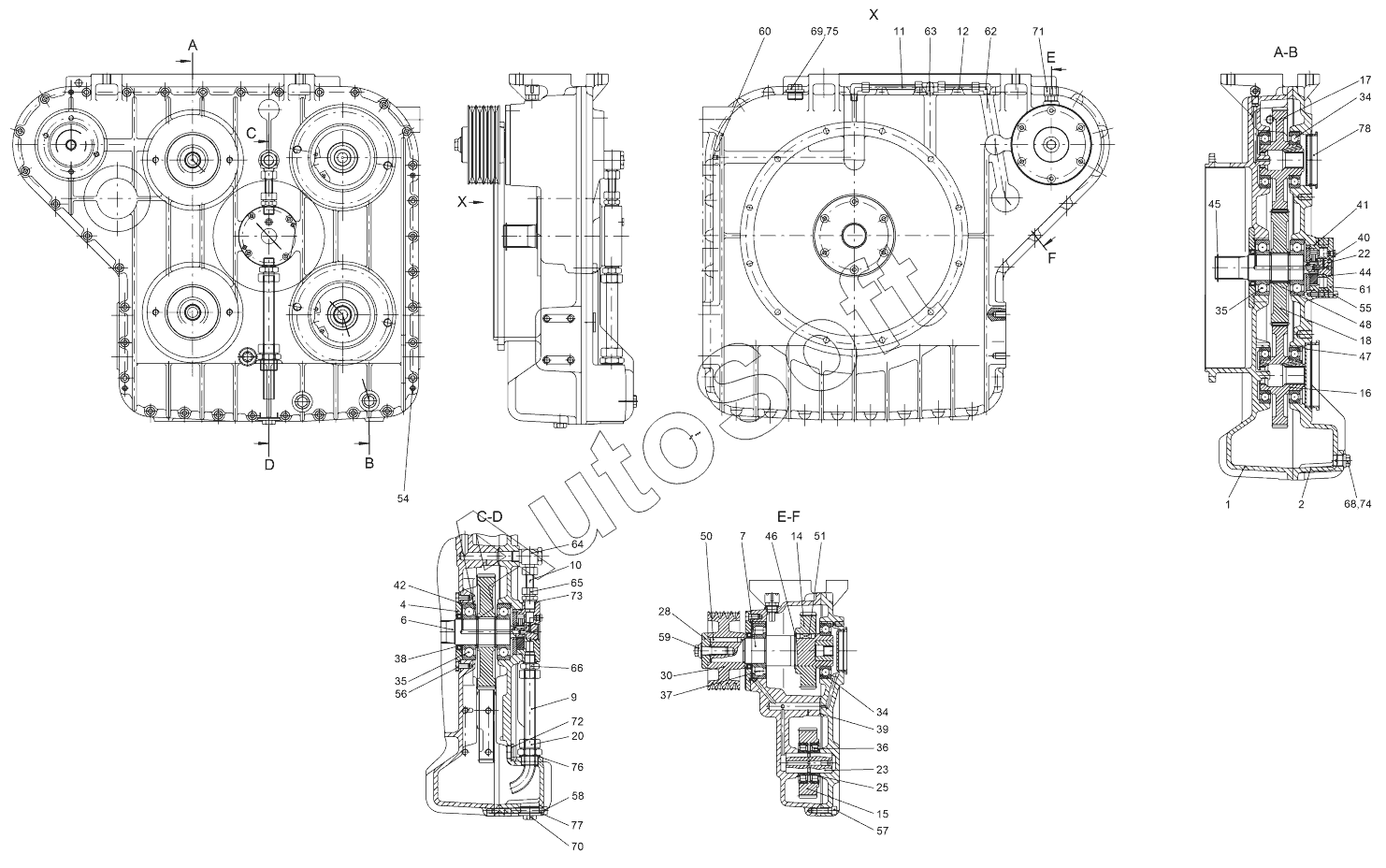

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ (2015). PUMP DISTRIBUTION REDUCER
63
46
47
48
50
51
54
55
56
57
58
59
60
61
62
45
64
65
66
68
69
70
71
72
73
74
75
76
77
78
22
2
4
6
7
9
10
11
12
14
15
16
17
18
20
1
23
25
28
30
34
34
35
35
36
37
38
39
40
41
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | HOUSING | |
| 2 | 2***6 | HOUSING | |
| 4 | 2***7 | BEARING CAP | |
| 6 | 2***9 | WAVE | |
| 7 | 2***0 | DRIVE SHAFT | |
| 9 | 2***9 | PIPE | |
| 10 | 2***0 | PIPE | |
| 11 | 2***8 | PIPE | |
| 12 | 2***0 | PIPE | |
| 14 | 2***1 | SPROCKET | |
| 15 | 2***2 | SPUR WHEEL | |
| 16 | 2***1 | SPUR WHEEL | |
| 17 | 2***2 | SPUR WHEEL | |
| 18 | 2***3 | SPUR WHEEL | |
| 20 | 2***4 | SCREW | |
| 22 | 2***5 | BOLT | |
| 23 | 2***6 | BOLT | |
| 25 | 2***7 | RIFLE | |
| 28 | 2***0 | DISC | |
| 30 | 2***2 | V-BELT PULLEY | |
| 34 | 2***7 | GROOVE BALL BEARINGS | |
| 35 | 2***8 | GROOVE BALL BEARINGS | |
| 36 | 2***9 | CYLINDER ROLLER BEARING | |
| 37 | 2***2 | CYLINDER ROLLER BEARINGS | |
| 38 | 2***2 | OIL SEAL | |
| 39 | 2***3 | O-RING | |
| 40 | 2***4 | O-RING | |
| 41 | 2***5 | O-RING | |
| 42 | 9***2 | O-RING | |
| 44 | 9***2 | SEEGER RING | |
| 45 | 9***1 | SEEGER RING | |
| 46 | 9***1 | SEEGER RING | |
| 47 | 9***2 | SEEGER RING | |
| 48 | 2***0 | SUPPORT DISC | |
| 50 | 2***2 | ADJUSTING SPRING | |
| 51 | 2***3 | ADJUSTING SPRING | |
| 54 | 2***5 | CLAMPING SLEEVE | |
| 55 | 9***2 | SCREW | |
| 56 | 9***4 | SCREW | |
| 57 | 9***2 | SCREW | |
| 58 | 9***2 | SCREW | |
| 59 | 2***0 | SCREW | |
| 60 | 2***3 | THREADED PIN | |
| 61 | 2***6 | PUMP | |
| 62 | 2***4 | ANGLED SCREW-IN SCREW | |
| 63 | 2***8 | SCREW | |
| 64 | 2***4 | SWIVEL COUPLING | |
| 65 | 2***0 | SCREW | |
| 66 | 2***1 | SCREW | |
| 68 | 9***0 | SCREW | |
| 69 | 9***0 | SCREW | |
| 70 | 2***9 | SCREW | |
| 71 | 2***0 | FILTER | |
| 72 | 2***1 | OIL LEVEL INDICATOR | |
| 73 | 9***3 | SEAL RING | |
| 74 | 9***3 | SEAL RING | |
| 75 | 9***3 | SEAL RING | |
| 76 | 2***2 | SEAL RING | |
| 77 | 2***6 | SEAL RING | |
| 78 | 2***0 | LID: WITHOUT HIGH COMPRESSION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
