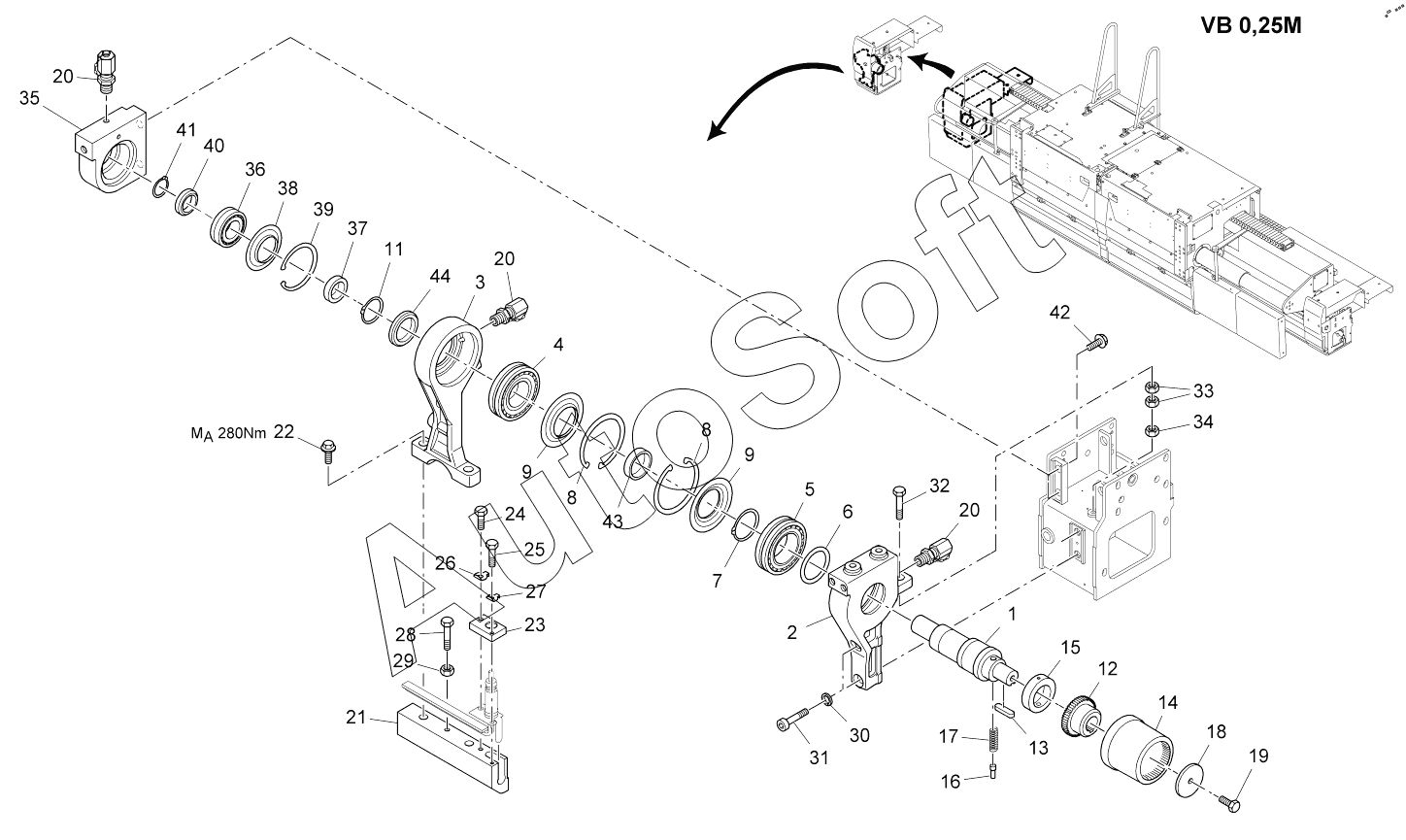

Каталог запасных частей к технике: VOGELE AB500-2 TV (2011). TAMPER, RIGHT SIDE
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
13
2
3
4
5
6
7
8
8
9
9
11
12
1
14
15
16
17
18
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | ECCENTRIC SHAFT | |
| 2 | 4***7 | BEARING, RIGHT SIDE | |
| 3 | 4***7 | CONNECTING ROD | |
| 4 | 9***5 | SELF-ALIGNING ROLLER BEAR | |
| 5 | 9***5 | SELF-ALIGNING ROLLER BEAR | |
| 6 | 9***8 | SUPPORTING WASHER | |
| 7 | 9***1 | SEEGER RING | |
| 8 | 9***2 | SEEGER CIRCLIP RING | |
| 9 | 4***3 | COVER | |
| 11 | 9***1 | SEEGER RING | |
| 12 | 4***2 | COUPLING HUB | |
| 13 | 9***5 | FEATHER KEY | |
| 14 | 4***2 | COUPLING SLEEVE | |
| 15 | 4***2 | SET COLLAR | |
| 16 | 4***4 | TENON | |
| 17 | 4***4 | COMPRESSION SPRING | |
| 18 | 4***6 | WASHER | |
| 19 | 9***3 | SCREW | |
| 20 | 9***7 | SCREW CONNECTION | |
| 21 | 2***6 | TAMPER BAR, RIGHT SIDE | |
| 22 | 9***5 | SCREW | |
| 23 | 4***9 | SUPPORT, LEFT SIDE | |
| 24 | 9***3 | SCREW | |
| 25 | 9***3 | SCREW | |
| 26 | 9***3 | LOCKING SHEET | |
| 27 | 9***3 | LOCKING PLATE | |
| 28 | 9***3 | SCREW | |
| 29 | 9***9 | NUT | |
| 30 | 9***0 | SPRING RING | |
| 31 | 9***2 | SCREW | |
| 32 | 9***3 | SCREW | |
| 33 | 9***9 | NUT | |
| 34 | 9***4 | NUT | |
| 35 | 4***1 | BEARING, RIGHT SIDE | |
| 36 | 9***5 | SELF-ALIGNING ROLLER BEARING | |
| 37 | 4***5 | RING | |
| 38 | 4***8 | LID | |
| 39 | 9***2 | SEEGER CIRCLIP RING | |
| 40 | 4***4 | RING | |
| 41 | 9***1 | SEEGER CIRCLIP RING | |
| 42 | 9***1 | SCREW | |
| 43 | 4***3 | RING | |
| 44 | 4***4 | RING |
