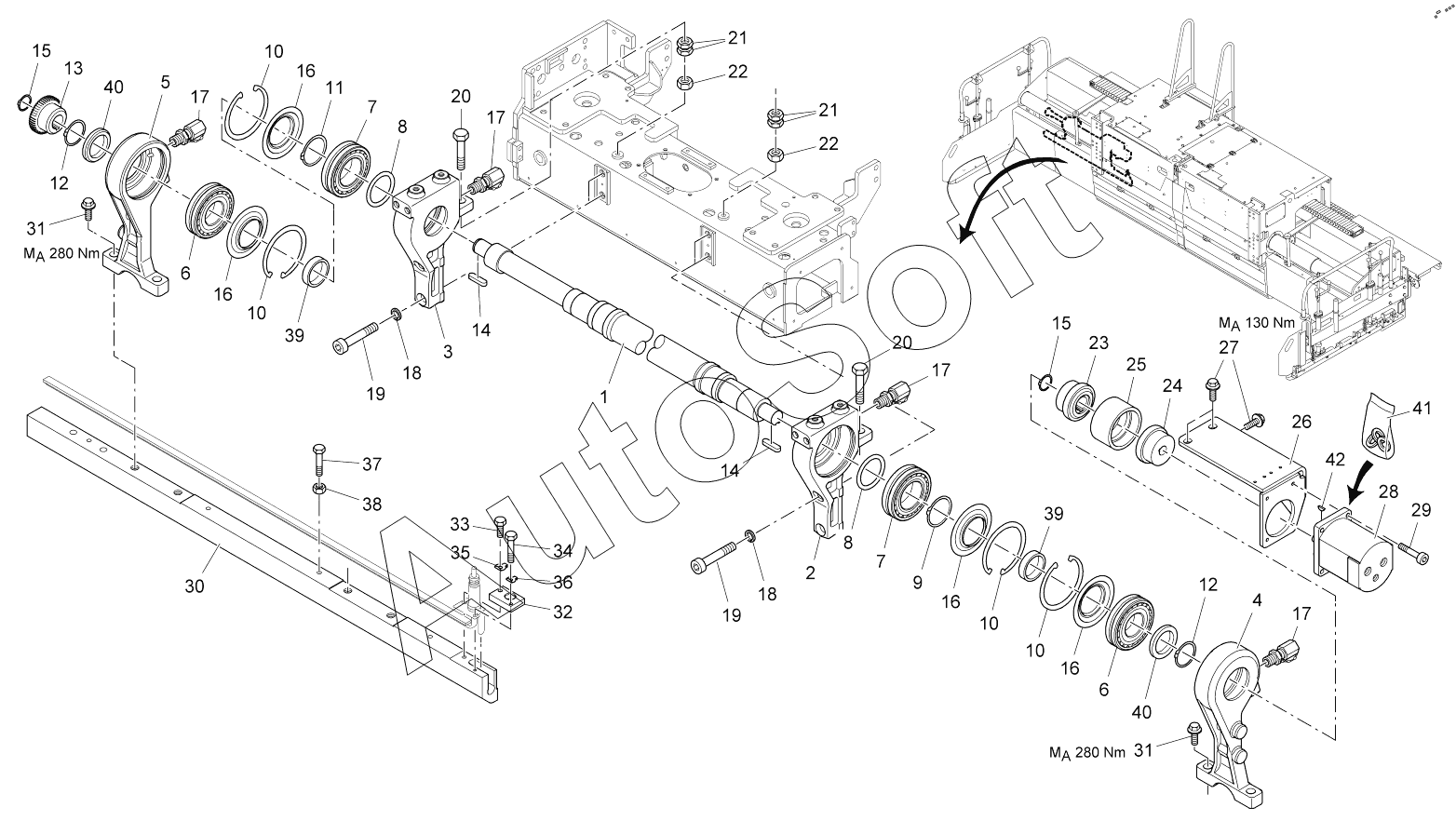

Каталог запасных частей к технике: VOGELE AB500-2 TV (2011). TAMPER: EXTENDING UNIT, RIGHT
33
23
24
25
26
27
28
29
30
31
31
32
22
22
34
35
36
37
38
39
39
40
40
41
42
12
12
12
2
3
4
5
6
6
7
7
8
8
9
10
10
10
10
1
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | ECCENTRIC SHAFT | |
| 2 | 4***6 | BEARING, LEFT SIDE | |
| 3 | 4***7 | BEARING, RIGHT SIDE | |
| 4 | 4***6 | CONNECTING ROD | |
| 5 | 4***7 | CONNECTING ROD | |
| 6 | 9***5 | SELF-ALIGNING ROLLER BEAR | |
| 7 | 9***5 | SELF-ALIGNING ROLLER BEAR | |
| 8 | 9***8 | SUPPORTING WASHER | |
| 9 | 9***1 | SEEGER RING | |
| 10 | 9***2 | SEEGER CIRCLIP RING | |
| 12 | 9***1 | SEEGER RING | |
| 13 | 4***2 | COUPLING HUB | |
| 14 | 9***5 | FEATHER KEY | |
| 15 | 9***1 | SEEGER RING | |
| 16 | 4***3 | COVER | |
| 17 | 9***7 | SCREW CONNECTION | |
| 18 | 9***0 | SPRING RING | |
| 19 | 9***2 | SCREW | |
| 20 | 9***3 | SCREW | |
| 21 | 9***9 | NUT | |
| 22 | 9***4 | NUT | |
| 23 | 4***9 | COUPLING HUB | |
| 24 | 4***0 | COUPLING HUB | |
| 25 | 4***8 | COUPLING SLEEVE | |
| 26 | 2***1 | BRACKET, LEFT SIDE | |
| 27 | 2***3 | SCREW | |
| 28 | 9***0 | HYDRAULIC MOTOR | |
| 29 | 9***2 | SCREW | |
| 30 | 2***6 | TAMPER BAR, RIGHT SIDE | |
| 31 | 9***5 | SCREW | |
| 32 | 4***9 | SUPPORT, LEFT SIDE | |
| 33 | 9***3 | SCREW | |
| 34 | 9***3 | SCREW | |
| 35 | 9***3 | LOCKING SHEET | |
| 36 | 9***3 | LOCKING PLATE | |
| 37 | 9***3 | SCREW | |
| 38 | 9***4 | NUT | |
| 39 | 4***3 | RING | |
| 40 | 4***4 | RING | |
| 41 | 9***1 | SET OF SEALS | |
| 42 | 9***8 | DISK SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
