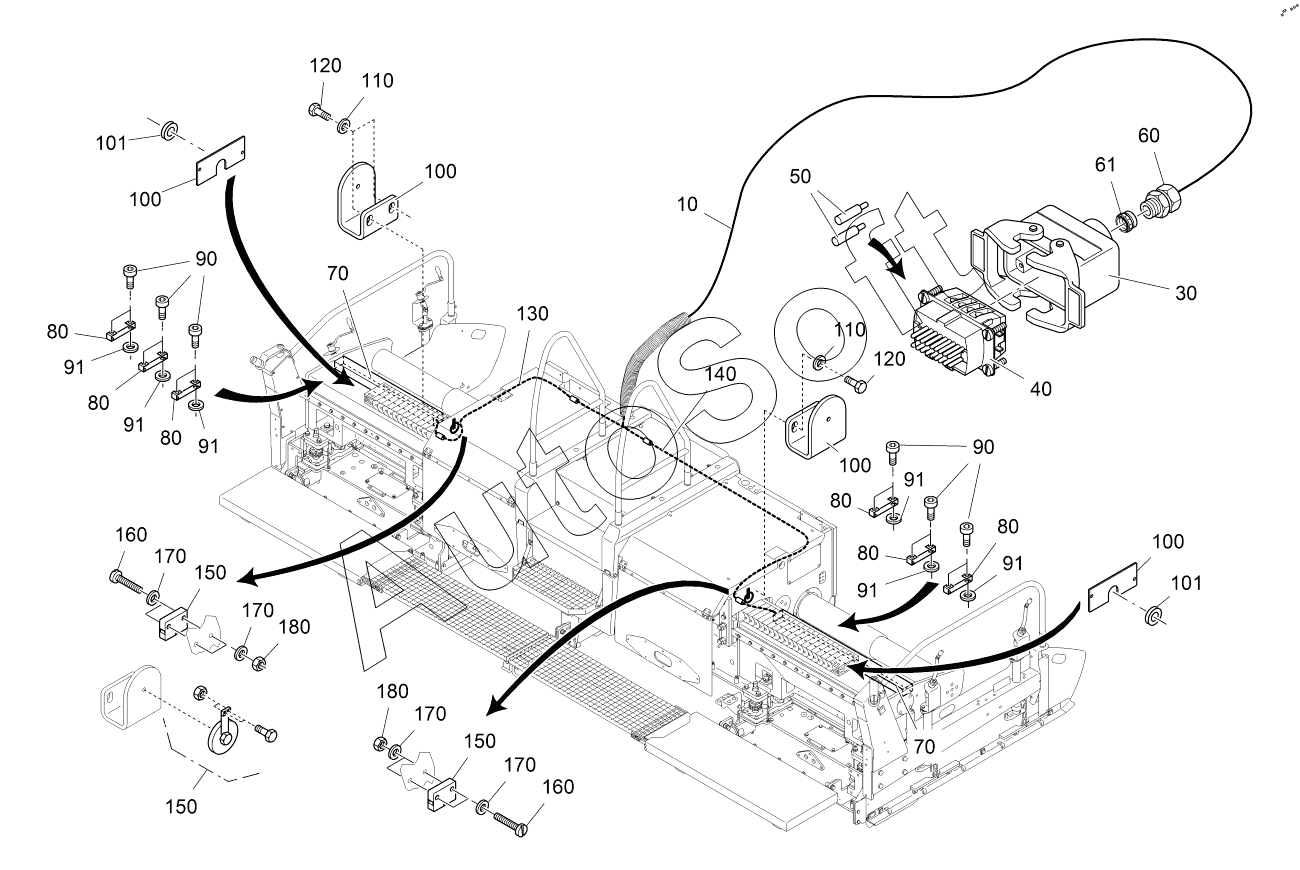

Каталог запасных частей к технике: VOGELE AB500-3 TV (2016). MEASUREMENT: PAVE WIDTH
10
30
40
50
60
60
61
70
70
70
70
70
70
80
80
80
80
80
80
90
90
90
90
91
91
91
91
91
91
100
100
100
100
100
100
100
100
100
100
101
101
110
110
120
120
130
140
150
150
150
150
150
150
150
150
160
160
170
170
170
170
180
180
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***2 | WIRE HARNESS 24V DC | |
| 30 | 3***0 | PLUG SOCKET | |
| 40 | 3***9 | PIN BASE | |
| 50 | 3***7 | LOCKING BOLT | |
| 60 | 3***6 | SCREW CONNECTION | |
| 60 | 3***0 | SCREW CONNECTION | |
| 61 | 3***0 | REDUCING CONNECTOR | |
| 70 | 2***2 | STROKE SENSOR | |
| 70 | 2***0 | STROKE SENSOR | |
| 80 | 2***2 | HOLDER SYSTEM | |
| 90 | 9***2 | SCREW | |
| 90 | 9***2 | SCREW | |
| 91 | 2***6 | WASHER | |
| 100 | 2***0 | METAL PLATE | |
| 100 | 2***3 | METAL PLATE | |
| 101 | 2***4 | RUBBER SPOUT | |
| 110 | 9***5 | WASHER | |
| 120 | 9***3 | SCREW | |
| 130 | 2***5 | CABLE 24V | |
| 140 | 2***7 | CABLE 24V | |
| 150 | 2***5 | MAGNETIC BRACKET | |
| 150 | 4***0 | MAGNET | |
| 160 | 9***4 | SCREW | |
| 170 | 9***5 | WASHER | |
| 180 | 9***4 | NUT |
