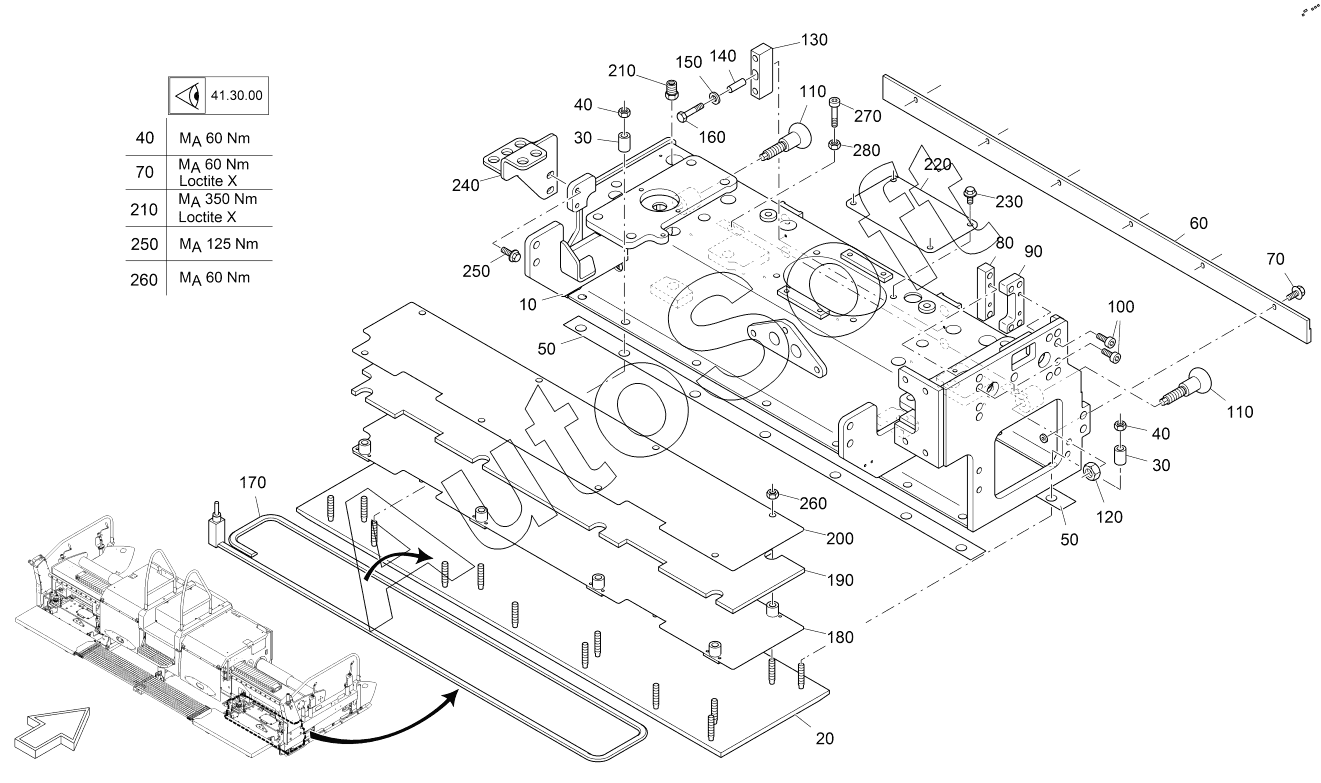

Каталог запасных частей к технике: VOGELE AB500-3 TV (2016). FRAME: EXTENDING PART, RIGHT
150
280
270
260
260
250
250
240
230
220
210
210
200
190
180
170
160
10
140
130
120
110
110
100
90
80
70
70
60
50
50
40
40
40
30
30
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***1 | FRAME, RIGHT SIDE | |
| 20 | 2***5 | SCREED PLATE, RIGHT SIDE | |
| 30 | 4***1 | SLEEVE | |
| 40 | 9***5 | NUT | |
| 50 | 2***6 | INSULATING PLATE | |
| 60 | 2***5 | WEARING BAR | |
| 70 | 2***1 | SCREW | |
| 80 | 4***0 | SQUARE STEEL | |
| 90 | 2***0 | METAL PLATE | |
| 100 | 9***4 | SCREW | |
| 110 | 4***4 | SCREW | |
| 120 | 9***4 | NUT | |
| 130 | 4***7 | FLAT STEEL | |
| 140 | 4***3 | BUSHING | |
| 150 | 9***0 | WASHER | |
| 160 | 9***1 | SCREW | |
| 170 | 2***6 | HEATING ROD | |
| 180 | 2***2 | PLATE, RIGHT SIDE | |
| 190 | 2***0 | INSULATION PLATE | |
| 200 | 2***4 | METAL PLATE | |
| 210 | 2***2 | SCREW | |
| 220 | 2***4 | METAL PLATE | |
| 230 | 2***7 | SCREW | |
| 240 | 2***9 | PLATE, RIGHT SIDE | |
| 250 | 2***3 | SCREW | |
| 260 | 9***5 | NUT | |
| 270 | 2***7 | SCREW | |
| 280 | 9***4 | NUT |
