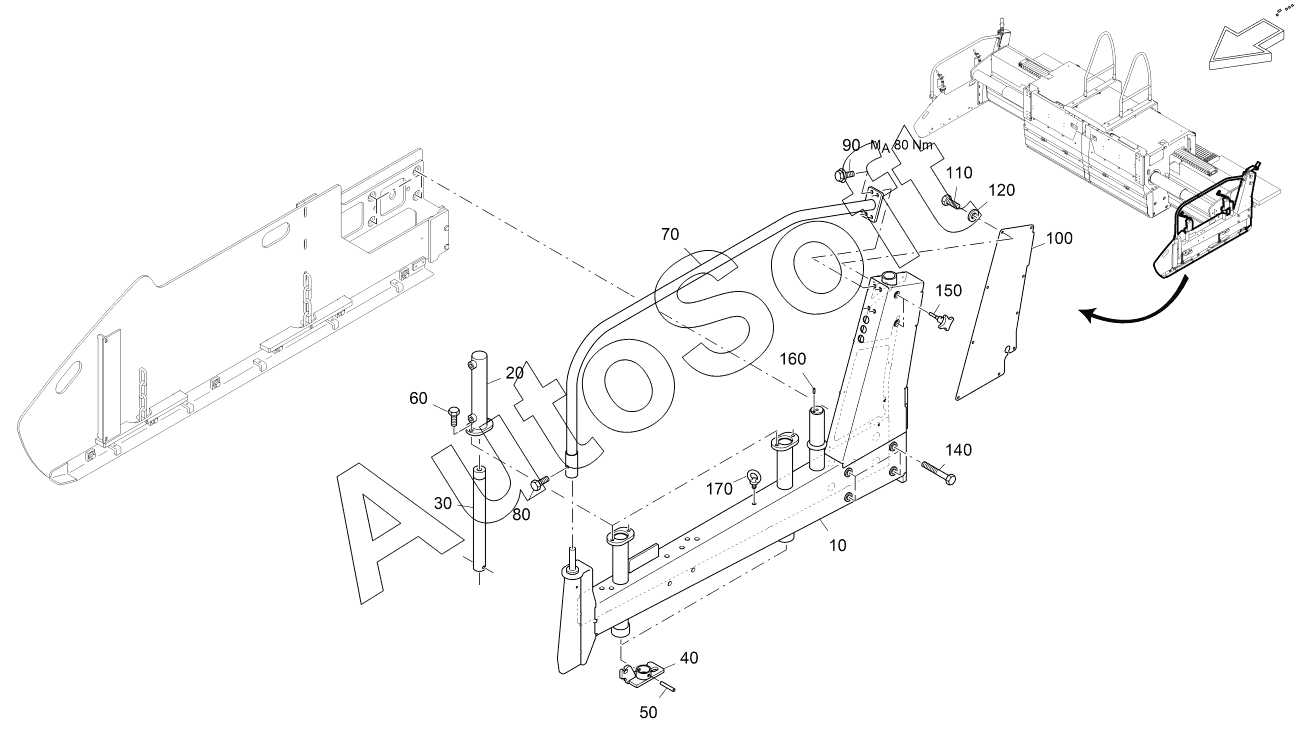

Каталог запасных частей к технике: VOGELE AB500-3 TV (2016). GIRDER, LEFT SIDE HYD.
90
170
160
150
150
140
120
110
100
10
80
70
60
50
40
30
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***6 | CARRIER, LEFT SIDE | |
| 20 | 2***2 | HYDRAULIC RAM | |
| 30 | 2***0 | GUIDANCE | |
| 40 | 2***9 | BRACKET, LEFT SIDE | |
| 50 | 9***1 | TENSIONER PIN | |
| 60 | 9***3 | SCREW | |
| 70 | 2***9 | HANDRAIL | |
| 80 | 9***3 | SCREW | |
| 90 | 2***6 | SCREW | |
| 100 | 2***2 | LID | |
| 110 | 9***3 | SCREW | |
| 120 | 9***5 | WASHER | |
| 140 | 9***1 | SCREW | |
| 150 | 2***2 | CROSS HANDLE | |
| 150 | 2***3 | STAR HANDLE | |
| 160 | 2***3 | STRAIGHT PIN | |
| 170 | 9***0 | SCREW |
