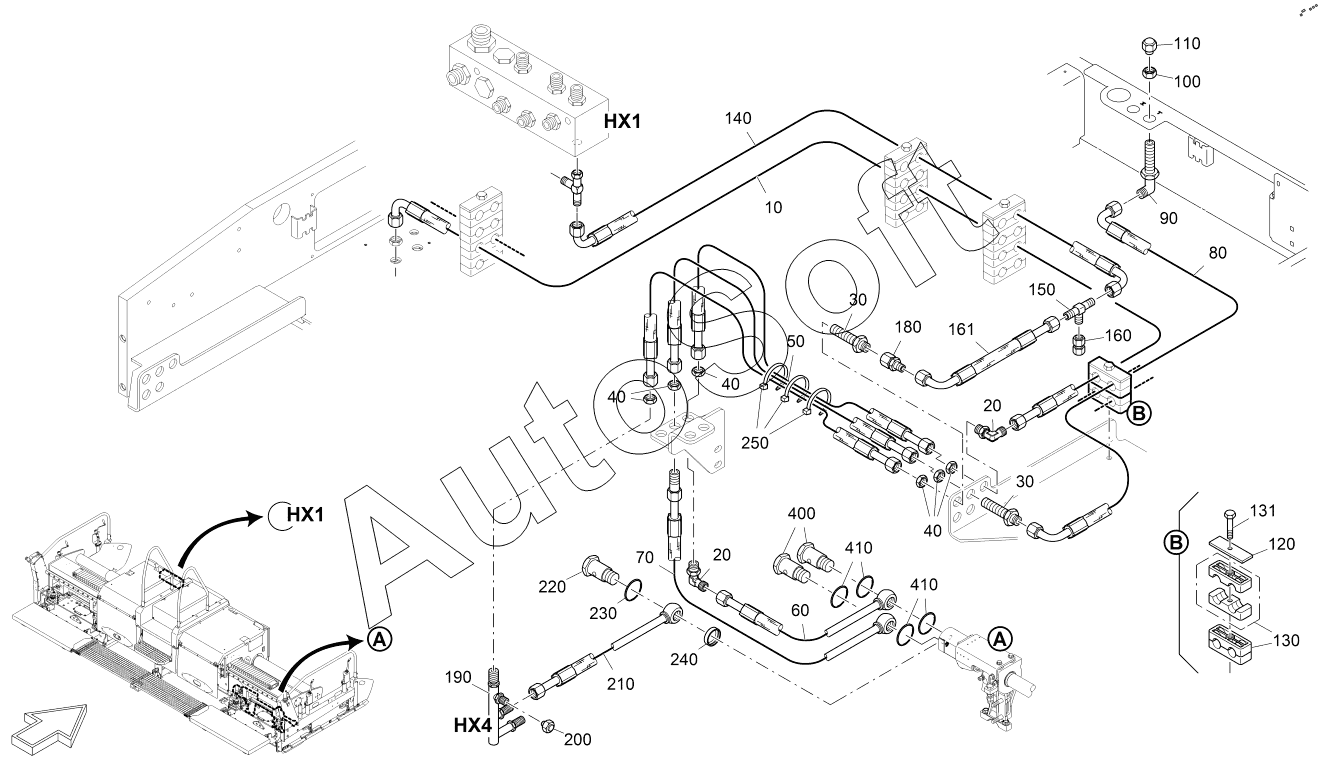

Каталог запасных частей к технике: VOGELE AB500-3 TV (2016). HYD.EXTENDING UNIT: TAMPER RI
140
410
410
400
250
240
230
220
210
200
190
180
161
160
150
10
131
130
120
110
100
90
80
70
60
50
40
40
40
30
30
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***8 | HOSE | |
| 20 | 9***1 | SCREWED JOINT | |
| 30 | 9***0 | SCREW CONNECTION | |
| 40 | 9***0 | NUT | |
| 50 | 2***2 | HOSE | |
| 60 | 2***9 | PIPEWORK/HOSES: TAMPER-HD | |
| 70 | 2***8 | PIPEWORK/HOSES: TAMPER-ND | |
| 80 | 2***3 | HOSE | |
| 90 | 9***1 | SCREW CONNECTION | |
| 100 | 9***0 | NUT | |
| 110 | 9***7 | SEALING PLUG | |
| 120 | 9***5 | TOP COVER | |
| 130 | 9***5 | PAIR OF CLAMPING HALVES | |
| 131 | 9***2 | SCREW | |
| 140 | 2***7 | HOSE | |
| 150 | 9***8 | SCREW | |
| 160 | 9***7 | SCREWED JOINT | |
| 161 | 3***5 | HOSE | |
| 180 | 9***0 | SCREW | |
| 190 | 4***7 | LEAKAGE OIL PIPE | |
| 200 | 9***7 | FILLER CAP | |
| 210 | 2***0 | PIPEWORK/HOSES: TAMPER-L | |
| 220 | 9***3 | SCREW | |
| 230 | 9***3 | SEAL RING | |
| 240 | 9***8 | SEALING RING | |
| 250 | 3***9 | CABLE TAPE | |
| 400 | 2***8 | SCREW | |
| 410 | 2***1 | O-RING SEAL |
