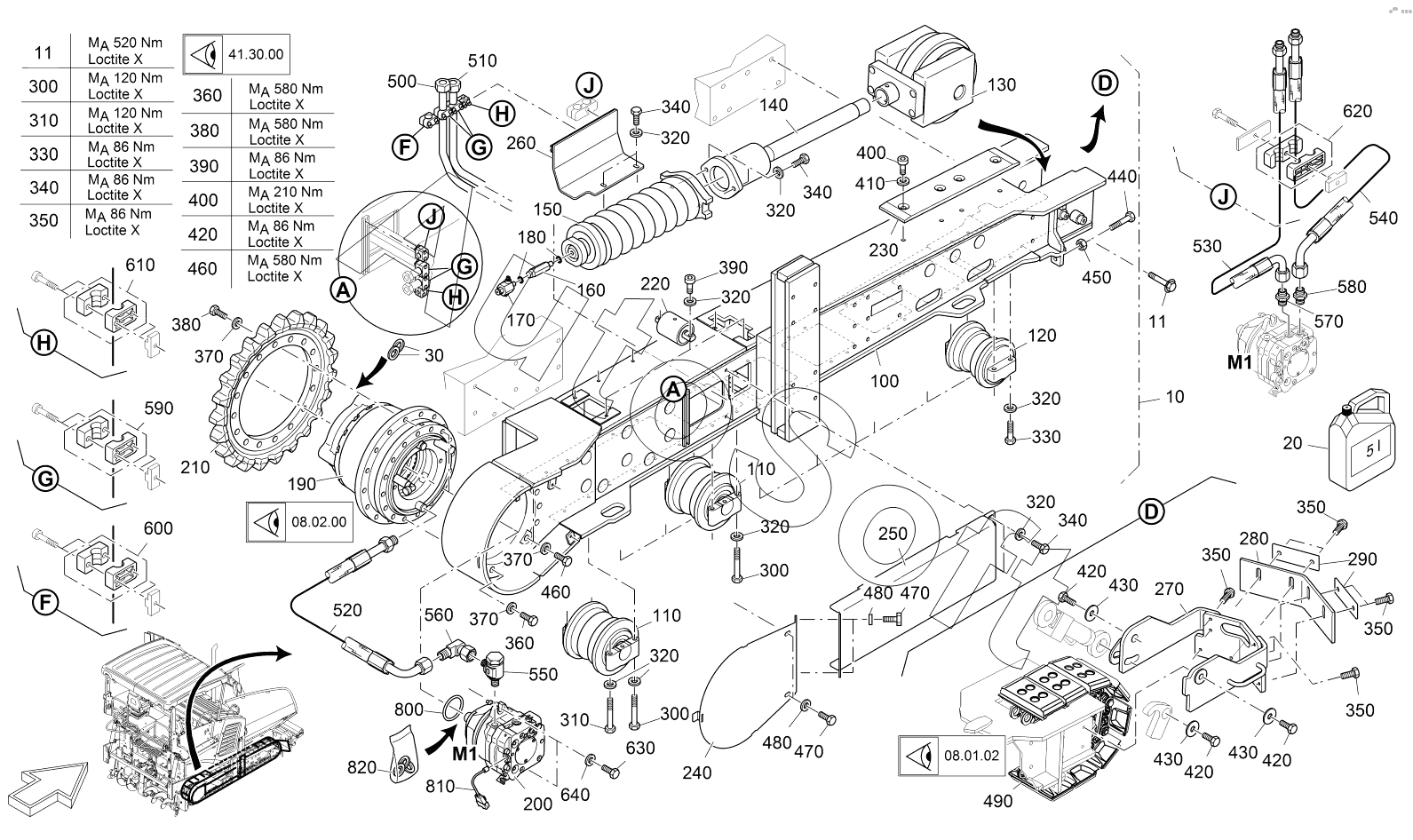

Каталог запасных частей к технике: VOGELE SUPER 1800-3 (2021). CRAWLER TRACK, RIGHT SIDE
530
380
380
390
390
400
400
410
420
420
420
420
430
430
430
440
450
460
460
470
470
480
480
490
500
510
520
370
370
370
540
550
560
570
580
590
600
610
620
630
640
800
810
820
220
11
11
20
30
100
110
110
120
130
140
150
160
170
180
190
200
210
10
230
240
250
260
270
280
290
300
300
300
310
310
320
320
320
320
320
320
320
330
330
340
340
340
340
350
350
350
350
350
360
360
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***8 | CRAWLER UNIT, RIGHT SIDE | |
| 11 | 2***3 | SCREW | |
| 20 | 1***1 | SPECIAL OIL, PACK. UNIT 5 LTR. | |
| 30 | 9***3 | SEAL RING | |
| 100 | 2***9 | FRAME | |
| 110 | 4***9 | ROLLER | |
| 120 | 4***8 | ROLLER | |
| 130 | 2***0 | GUIDE WHEEL | |
| 140 | 2***3 | PUSH ROD | |
| 150 | 2***4 | CLAMPING UNIT | |
| 160 | 2***2 | ADAPTER | |
| 170 | 2***4 | RELIEF VALVE | |
| 180 | 4***2 | RING | |
| 190 | 2***1 | TRACTION TRANSMISSION | |
| 200 | 2***3 | HYDRAULIC MOTOR | |
| 210 | 4***8 | TRACK SPROCKET | |
| 220 | 2***6 | ROLLER | |
| 230 | 2***8 | WEARING PLATE | |
| 240 | 2***9 | PROTECTING COVER | |
| 250 | 2***0 | PROTECTING COVER | |
| 260 | 2***1 | ANGLE | |
| 270 | 2***2 | MATERIAL DEFLECTOR, RIGHT SIDE | |
| 280 | 2***2 | DEFLECTORS | |
| 290 | 2***1 | SHEET | |
| 300 | 2***0 | SCREW | |
| 310 | 2***5 | SCREW | |
| 320 | 2***1 | WASHER | |
| 330 | 2***6 | SCREW | |
| 340 | 2***7 | SCREW | |
| 350 | 2***7 | SCREW | |
| 360 | 2***8 | SCREW | |
| 370 | 2***9 | WASHER | |
| 380 | 2***8 | SCREW | |
| 390 | 2***1 | SCREW | |
| 400 | 2***2 | SCREW | |
| 410 | 2***3 | WASHER | |
| 420 | 2***4 | SCREW | |
| 430 | 2***5 | WASHER | |
| 440 | 2***6 | SCREW | |
| 450 | 2***7 | NUT | |
| 460 | 2***8 | SCREW | |
| 470 | 2***0 | SCREW | |
| 480 | 2***2 | WASHER | |
| 490 | 4***4 | CURRENT CHAIN + RUBBER PLATES | |
| 500 | 2***3 | PIPE COMPLETE | |
| 510 | 2***9 | PIPE COMPLETE | |
| 520 | 2***5 | HYDRAULIC HOSE | |
| 530 | 2***0 | HOSE | |
| 540 | 2***2 | HYDRAULIC HOSE | |
| 550 | 2***3 | SCREW CONNECTION | |
| 560 | 2***1 | ELBOW ADJUSTABLE | |
| 570 | 2***4 | STRAIGHT SCREWED SOCKET | |
| 580 | 2***5 | SCREW NECK | |
| 590 | 2***0 | PIPE CLIP | |
| 600 | 2***9 | CLIP | |
| 610 | 2***4 | CLIP | |
| 620 | 2***5 | PIPE CLIP | |
| 630 | 9***3 | SCREW | |
| 640 | 9***5 | DISC | |
| 800 | 9***2 | O-RING | |
| 810 | 2***1 | SENSOR | |
| 820 | 9***3 | SEAL KIT |
