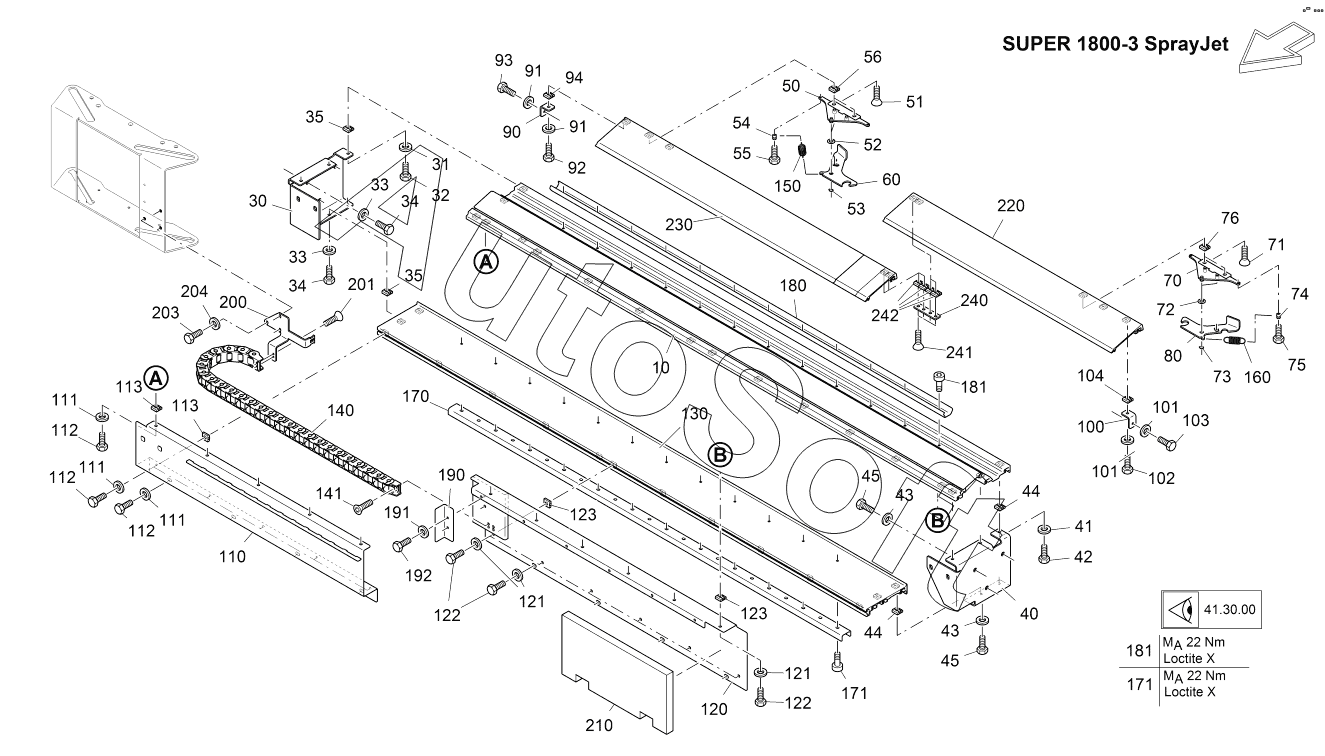

Каталог запасных частей к технике: VOGELE SUPER 1800-3 (2021). CONSOLE RAIL: POWER CABLE
120
160
150
141
140
130
123
123
122
122
121
121
170
113
113
112
112
112
111
111
111
110
104
103
102
101
101
201
242
241
240
230
220
210
204
203
100
200
192
191
190
181
181
180
171
171
41
53
52
51
50
45
45
44
44
43
43
42
54
40
35
35
34
34
33
33
32
31
30
74
94
93
92
91
91
90
80
76
75
10
73
72
71
70
60
56
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***0 | JOINING PIECE | |
| 30 | 2***4 | METAL PLATE | |
| 31 | 9***9 | WASHER | |
| 32 | 9***3 | SCREW | |
| 33 | 9***9 | WASHER | |
| 34 | 9***3 | SCREW | |
| 35 | 2***4 | THREADED PLATE | |
| 40 | 2***3 | METAL PLATE | |
| 41 | 9***9 | WASHER | |
| 42 | 9***3 | SCREW | |
| 43 | 9***9 | WASHER | |
| 44 | 2***4 | THREADED PLATE | |
| 45 | 9***3 | SCREW | |
| 50 | 2***7 | HOLDER | |
| 51 | 9***1 | SCREW | |
| 52 | 2***3 | WASHER | |
| 53 | 9***1 | SEEGER CIRCLIP RING | |
| 54 | 2***2 | SLEEVE | |
| 55 | 9***3 | SCREW | |
| 56 | 2***4 | THREADED PLATE | |
| 60 | 2***9 | LEVER | |
| 70 | 2***7 | HOLDER | |
| 71 | 9***1 | SCREW | |
| 72 | 2***3 | WASHER | |
| 73 | 9***1 | SEEGER CIRCLIP RING | |
| 74 | 2***2 | SLEEVE | |
| 75 | 9***3 | SCREW | |
| 76 | 2***4 | THREADED PLATE | |
| 80 | 2***4 | LEVER | |
| 90 | 2***4 | METAL PLATE | |
| 91 | 9***9 | WASHER | |
| 92 | 9***3 | SCREW | |
| 93 | 9***3 | SCREW | |
| 94 | 2***4 | THREADED PLATE | |
| 100 | 2***4 | METAL PLATE | |
| 101 | 9***9 | WASHER | |
| 102 | 9***3 | SCREW | |
| 103 | 9***3 | SCREW | |
| 104 | 2***4 | THREADED PLATE | |
| 110 | 2***9 | METAL PLATE | |
| 111 | 9***9 | WASHER | |
| 112 | 9***3 | SCREW | |
| 113 | 2***4 | THREADED PLATE | |
| 120 | 2***9 | METAL PLATE | |
| 121 | 9***9 | WASHER | |
| 122 | 9***3 | SCREW | |
| 123 | 2***4 | THREADED PLATE | |
| 130 | 2***2 | JOINING PIECE | |
| 140 | 2***2 | ENERGY CHAIN | |
| 141 | 2***8 | SCREW | |
| 150 | 2***9 | SPRING | |
| 160 | 2***9 | SPRING | |
| 170 | 2***8 | GUIDE RAIL | |
| 171 | 2***3 | SCREW | |
| 180 | 2***0 | GUIDE RAIL | |
| 181 | 2***3 | SCREW | |
| 190 | 2***4 | METAL PLATE | |
| 191 | 9***9 | WASHER | |
| 192 | 9***3 | SCREW | |
| 200 | 2***6 | METAL PLATE | |
| 201 | 2***8 | SCREW | |
| 203 | 9***3 | SCREW | |
| 204 | 9***5 | WASHER | |
| 210 | 2***7 | FOAM RUBBER | |
| 220 | 2***4 | JOINING PIECE | |
| 230 | 2***7 | JOINING PIECE | |
| 240 | 2***4 | JOINING ELEMENT | |
| 241 | 9***1 | SCREW | |
| 242 | 2***4 | THREADED PLATE |
