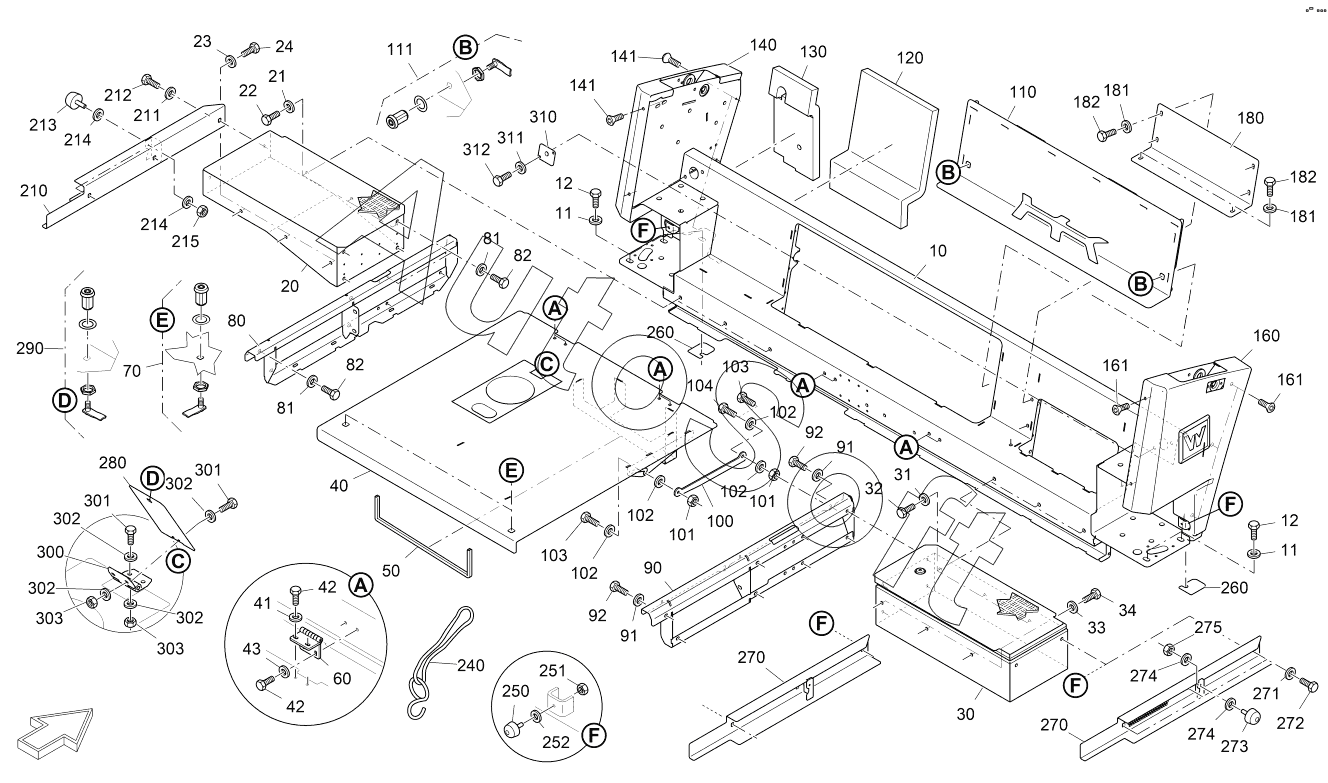

Каталог запасных частей к технике: VOGELE SUPER 1800-3 (2021). STAGE
181
181
250
240
215
214
214
213
212
211
210
182
182
251
180
161
161
160
141
141
140
130
120
111
275
312
311
310
303
303
302
302
302
301
301
300
300
290
280
110
274
274
273
272
271
270
270
270
270
260
260
252
23
40
34
33
33
32
31
31
30
24
41
23
22
21
21
20
12
12
11
11
10
90
104
103
103
103
103
102
102
102
102
101
101
100
92
92
91
91
90
10
82
82
81
81
80
70
60
50
43
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***8 | ENGINE COVER | |
| 10 | 2***9 | ENGINE COVER | |
| 11 | 9***9 | WASHER | |
| 12 | 9***3 | SCREW | |
| 20 | 2***5 | METAL PLATE | |
| 21 | 9***9 | WASHER | |
| 21 | 9***1 | DISC | |
| 22 | 9***3 | SCREW | |
| 23 | 9***9 | WASHER | |
| 23 | 9***1 | DISC | |
| 24 | 9***3 | SCREW | |
| 30 | 2***1 | STORAGE COMPARTMENT | |
| 31 | 9***9 | WASHER | |
| 31 | 9***1 | DISC | |
| 32 | 9***3 | SCREW | |
| 33 | 9***9 | WASHER | |
| 33 | 9***1 | DISC | |
| 34 | 9***3 | SCREW | |
| 40 | 2***5 | MAINTENANCE FLAP | |
| 41 | 9***5 | WASHER | |
| 42 | 9***3 | SCREW | |
| 43 | 9***9 | WASHER | |
| 50 | 4***1 | JOINING PIECE | |
| 60 | 2***1 | HINGE | |
| 70 | 2***1 | CLOSURE | |
| 80 | 2***5 | HOLDER | |
| 81 | 9***5 | WASHER | |
| 82 | 9***3 | SCREW | |
| 90 | 2***2 | HOLDER | |
| 90 | 2***9 | HOLDER | |
| 91 | 9***5 | WASHER | |
| 92 | 9***3 | SCREW | |
| 100 | 2***8 | BRACING | |
| 101 | 9***4 | NUT | |
| 102 | 9***1 | DISC | |
| 103 | 9***3 | SCREW | |
| 103 | 9***3 | SCREW | |
| 104 | 9***3 | SCREW | |
| 110 | 2***8 | LID | |
| 111 | 2***1 | CLOSURE | |
| 120 | 2***1 | FOAM RUBBER | |
| 130 | 2***3 | FOAM RUBBER | |
| 140 | 2***3 | CLADDING | |
| 141 | 2***7 | SCREW | |
| 160 | 2***7 | CLADDING | |
| 161 | 2***7 | SCREW | |
| 180 | 2***4 | METAL PLATE | |
| 181 | 9***9 | WASHER | |
| 182 | 9***3 | SCREW | |
| 210 | 2***5 | SEALING SHEET | |
| 211 | 9***9 | WASHER | |
| 212 | 9***3 | SCREW | |
| 213 | 4***2 | RUBBER BUFFER | |
| 214 | 9***9 | WASHER | |
| 215 | 9***4 | NUT | |
| 240 | 4***6 | RUBBER RING | |
| 250 | 4***2 | RUBBER BUFFER | |
| 251 | 9***4 | NUT | |
| 252 | 9***9 | WASHER | |
| 260 | 2***4 | METAL PLATE | |
| 270 | 2***9 | SEALING SHEET | |
| 270 | 2***9 | SEALING SHEET | |
| 271 | 9***9 | WASHER | |
| 272 | 9***3 | SCREW | |
| 273 | 4***2 | RUBBER BUFFER | |
| 274 | 9***9 | WASHER | |
| 275 | 9***4 | NUT | |
| 280 | 2***7 | CHECKERED PLATE | |
| 290 | 2***1 | CLOSURE | |
| 300 | 4***0 | HINGE | |
| 301 | 9***3 | SCREW | |
| 302 | 9***5 | WASHER | |
| 303 | 9***4 | NUT | |
| 310 | 2***7 | METAL PLATE | |
| 311 | 9***5 | WASHER | |
| 312 | 9***3 | SCREW |
