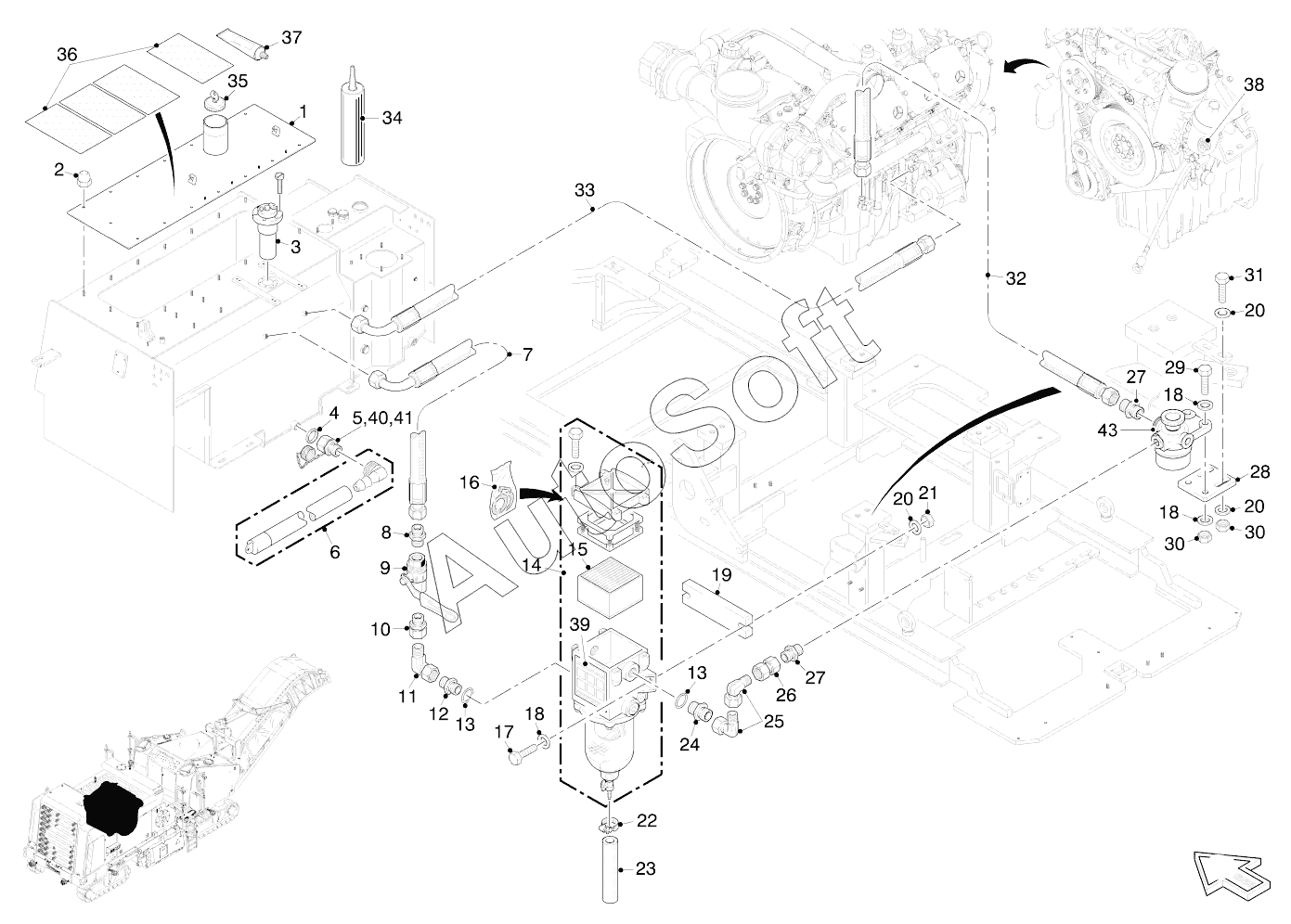

Каталог запасных частей к технике: WIRTGEN W1500 (2008). FUEL SUPPLY
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
19
20
20
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | TANK CAP | |
| 2 | 6***9 | CAP NUT | |
| 3 | 6***6 | TANK LEVEL SENSOR | |
| 4 | 1***1 | COPPER RING | |
| 5 | 1***1 | VALVE | |
| 5 | 1***2 | VALVE | |
| 6 | 1***1 | CONNECTOR | |
| 7 | 1***3 | FUEL HOSE | |
| 8 | 1***7 | MALE STUD COUPLING | |
| 9 | 7***6 | BALL-CLOSURE COCK | |
| 10 | 1***3 | STUD STANDPIPE ADAPTOR | |
| 11 | 4***0 | ADJUSTABLE MALE STUD ELBOW | |
| 12 | 2***0 | MALE STUD COUPLING | |
| 13 | 1***8 | O-RING SEAL | |
| 14 | 1***7 | FUEL FILTER | |
| 15 | 1***8 | FUEL PREFILTER/WATER SEPARATOR | |
| 16 | 1***2 | SET OF SEALS | |
| 17 | 5***5 | SCREW | |
| 18 | 5***6 | WASHER | |
| 19 | 1***7 | INTERMEDIATE PIECE | |
| 20 | 5***1 | WASHER | |
| 21 | 1***7 | HEXAGON NUT | |
| 22 | 3***7 | HOSE CLAMP | |
| 23 | 1***2 | FUEL HOSE | |
| 24 | 3***7 | MALE STUD COUPLING | |
| 25 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 26 | 5***5 | STRAIGHT COUPLING | |
| 27 | 3***1 | MALE STUD COUPLING | |
| 28 | 1***4 | PLATE | |
| 29 | 5***4 | SCREW | |
| 30 | 5***0 | HEXAGON NUT | |
| 31 | 4***1 | SCREW | |
| 32 | 1***8 | FUEL HOSE | |
| 33 | 1***2 | FUEL HOSE | |
| 34 | 5***7 | SEALANT | |
| 35 | 3***3 | TANK CAP | |
| 36 | 1***5 | ANTISLIP FLOOR COVERING | |
| 37 | 5***3 | ADHESIVE | |
| 38 | 1***0 | FUEL FILTER | |
| 39 | 1***0 | STICKERS | |
| 40 | 3***7 | CAP NUT | |
| 41 | 3***2 | CUTTING RING | |
| 43 | 2***4 | MANUAL PUMP |
