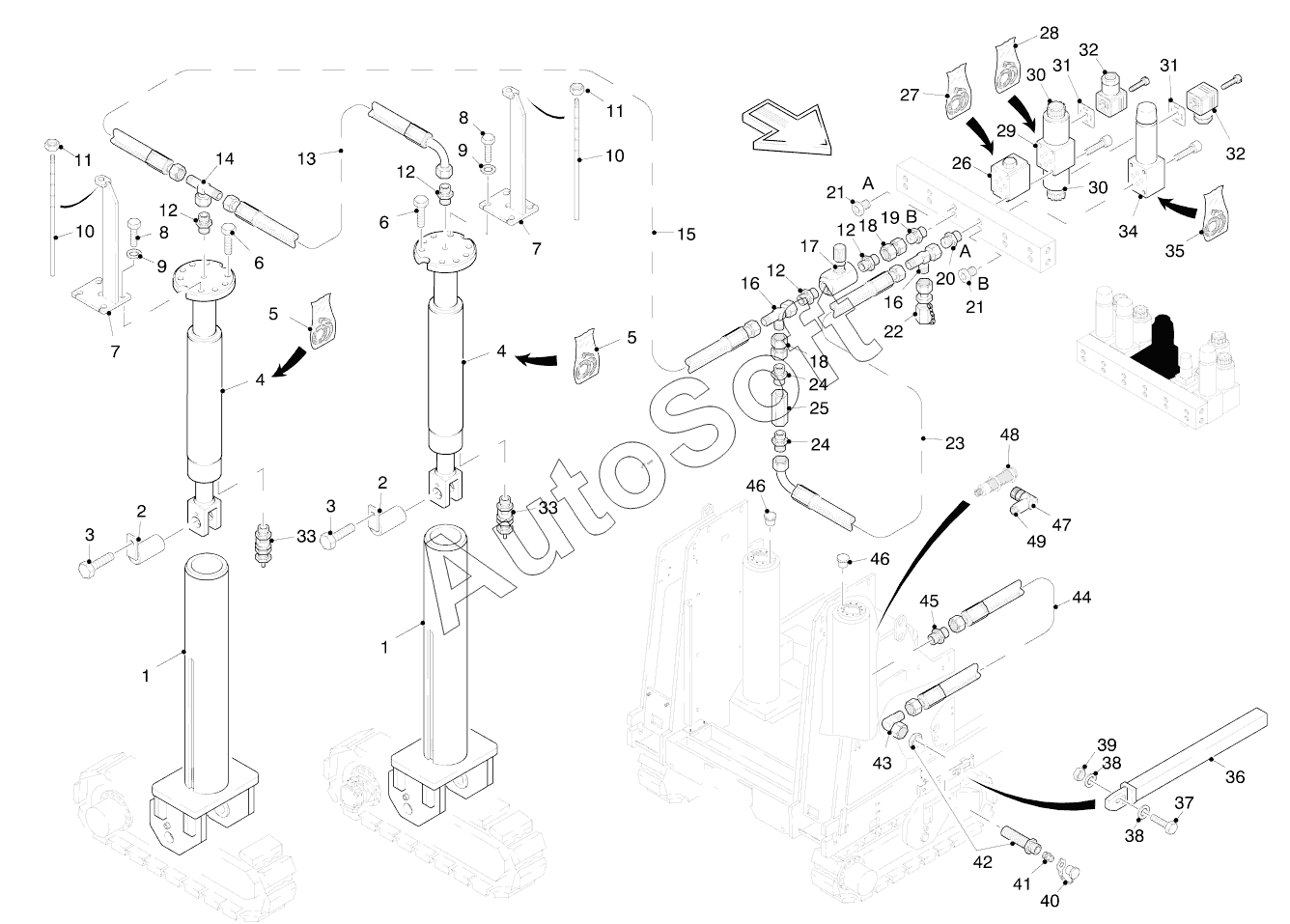

Каталог запасных частей к технике: WIRTGEN W1500 (2008). HEIGHT ADJUSTMENT REAR
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
16
17
18
18
19
20
21
21
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
46
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | UNDERCARRIAGE BRACKET | |
| 2 | 5***4 | BOLT | |
| 3 | 4***9 | SCREW | |
| 4 | 6***3 | HYDRAULIC CYLINDER | |
| 5 | 6***9 | SET OF SEALS | |
| 6 | 4***2 | SCREW | |
| 7 | 9***6 | SUPPORT | |
| 8 | 4***3 | SCREW | |
| 9 | 5***1 | WASHER | |
| 10 | 9***5 | ROD | |
| 11 | 5***1 | HEXAGON NUT | |
| 12 | 1***6 | MALE STUD COUPLING | |
| 13 | 1***5 | HYDRAULIC HOSE | |
| 14 | 1***7 | ADJUSTABLE EQUAL TEE | |
| 15 | 1***5 | HYDRAULIC HOSE | |
| 16 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 17 | 4***3 | ORIFICE CHECK VALVE | |
| 18 | 5***5 | STRAIGHT COUPLING | |
| 19 | 6***8 | THROTTLE CONNECTOR | |
| 20 | 1***9 | THROTTLE CONNECTOR | |
| 21 | 9***2 | SCREWED SEALING PLUG | |
| 22 | 4***6 | MEASURING CONNECTOR | |
| 23 | 1***6 | HYDRAULIC HOSE | |
| 23 | 3***7 | HYDRAULIC HOSE | |
| 24 | 1***9 | MALE STUD COUPLING | |
| 25 | 4***0 | NONRETURN VALVE | |
| 26 | 5***4 | NONRETURN VALVE | |
| 27 | 1***5 | SET OF SEALS | |
| 28 | 1***1 | SET OF SEALS | |
| 29 | 1***1 | DIRECTIONAL VALVE | |
| 30 | 1***0 | SOLENOID | |
| 31 | 2***1 | SEAL | |
| 32 | 1***7 | FEMALE PLUG | |
| 33 | 1***8 | RELIEF VALVE | |
| 34 | 1***0 | PRESSURE REDUCTION VALVE | |
| 35 | 1***7 | SET OF SEALS | |
| 36 | 5***3 | SUPPORT | |
| 37 | 4***7 | SCREW | |
| 38 | 5***5 | WASHER | |
| 39 | 5***3 | HEXAGON NUT | |
| 40 | 1***1 | CAP | |
| 41 | 1***5 | GREASING NIPPLE | |
| 42 | 4***0 | BULKHEAD COUPLING | |
| 43 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 44 | 1***1 | HYDRAULIC HOSE | |
| 45 | 4***1 | MALE STUD COUPLING | |
| 46 | 3***8 | PLUG | |
| 47 | 8***9 | FEMALE PLUG | |
| 48 | 1***6 | PROXIMITY SWITCH | |
| 48 | 5***2 | PROXIMITY SWITCH | |
| 49 | 2***6 | CABLE JOINT |
