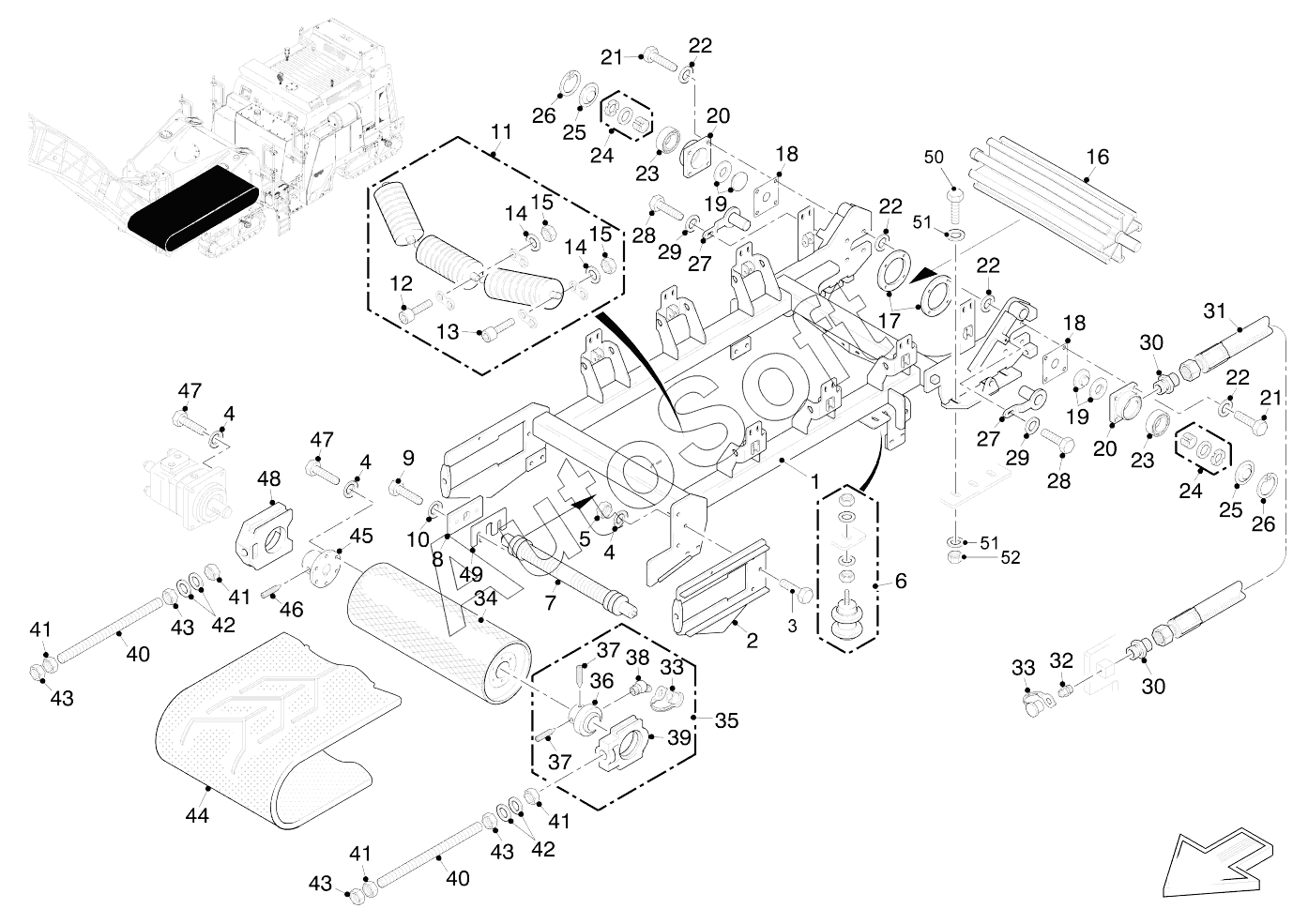

Каталог запасных частей к технике: WIRTGEN W1500 (2008). PRIMARY CONVEYOR
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
41
41
41
42
42
43
43
43
43
44
45
46
47
47
48
49
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | FRAME | |
| 2 | 5***3 | SIDE PLATE | |
| 3 | 4***4 | SCREW | |
| 4 | 5***7 | WASHER | |
| 5 | 5***3 | HEXAGON NUT | |
| 6 | 5***4 | GUIDE ROLLER | |
| 7 | 5***9 | BELT ROLLER B800 | |
| 8 | 7***5 | ROLLER SUPPORT | |
| 9 | 4***1 | SCREW | |
| 10 | 5***8 | WASHER | |
| 11 | 6***7 | ROLLER B800 | |
| 12 | 1***8 | SCREW | |
| 13 | 1***9 | SCREW | |
| 14 | 5***6 | WASHER | |
| 15 | 1***7 | HEXAGON NUT | |
| 16 | 5***6 | RETURN PULLEY B800 | |
| 17 | 8***6 | FLANGE | |
| 18 | 5***0 | COVER | |
| 19 | 8***4 | SEALING LAMELLA | |
| 20 | 8***2 | HOUSING | |
| 21 | 4***6 | SCREW | |
| 22 | 5***5 | WASHER | |
| 23 | 8***4 | SPHERICAL ROLLER BEARING | |
| 24 | 8***3 | CLAMPING SLEEVE | |
| 25 | 8***3 | COVER | |
| 26 | 1***3 | LOCKING RING | |
| 27 | 5***2 | BOLT | |
| 28 | 4***2 | SCREW | |
| 29 | 3***4 | WASHER | |
| 30 | 7***9 | MALE STUD COUPLING | |
| 31 | 1***0 | HYDRAULIC HOSE | |
| 32 | 9***5 | GREASING NIPPLE | |
| 33 | 1***1 | CAP | |
| 34 | 5***7 | DRIVE PULLEY B800 | |
| 35 | 5***1 | TENSIONER BEARING | |
| 36 | 2***1 | FLANGE BEARING INSERT | |
| 37 | 7***6 | THREADED PIN | |
| 38 | 1***5 | GREASING NIPPLE | |
| 39 | 5***3 | BEARING HOUSING | |
| 40 | 5***7 | THREADED ROD | |
| 41 | 4***2 | HEXAGON NUT | |
| 42 | 5***8 | WASHER | |
| 43 | 3***1 | HEXAGON NUT | |
| 44 | 5***0 | CONVEYOR BELT B800 | |
| 45 | 5***5 | FLANGE | |
| 46 | 1***7 | THREADED PIN | |
| 47 | 4***3 | SCREW | |
| 48 | 5***4 | GUIDE ELEMENT | |
| 49 | 1***9 | SPACER BLOCK | |
| 50 | 4***4 | SCREW | |
| 51 | 5***1 | WASHER | |
| 52 | 5***4 | HEXAGON NUT |
