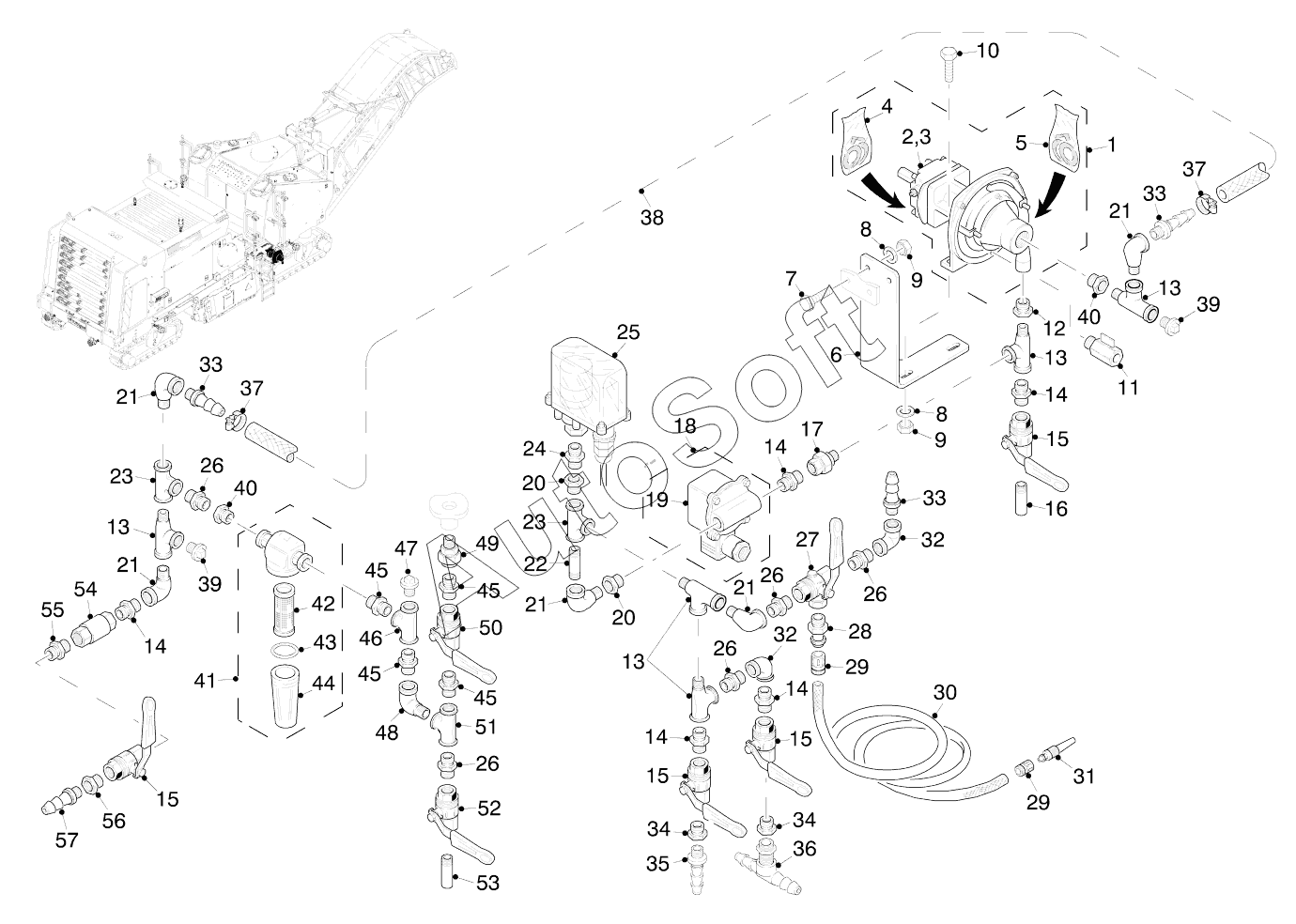

Каталог запасных частей к технике: WIRTGEN W1500 (2008). PUMP CONNECTORS
44
30
31
32
32
33
33
33
34
34
35
36
37
37
38
39
39
40
40
41
42
43
29
29
45
45
45
45
46
47
48
49
50
51
52
53
54
55
56
57
15
15
15
15
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
13
13
14
14
14
14
14
1
16
17
18
19
20
20
21
21
21
21
21
22
23
23
24
25
26
26
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | WATER PUMP HYDRAULIC WITH D. | |
| 2 | 7***8 | PUMP HOUSING | |
| 3 | 7***9 | PUMP GEAR | |
| 4 | 7***0 | REPAIR KIT F. HYD.MOTOR | |
| 5 | 1***7 | SEALING KIT F.WATER PUMP | |
| 6 | 1***8 | BRACKET | |
| 7 | 4***6 | SCREW | |
| 8 | 5***5 | WASHER | |
| 9 | 5***9 | HEXAGON NUT | |
| 10 | 4***2 | SCREW | |
| 11 | 1***2 | BALL-CLOSURE COCK | |
| 12 | 8***1 | REDUCING BUSH | |
| 13 | 5***1 | T-PIECE | |
| 14 | 4***2 | HEX NIPPLE, REDUCING | |
| 15 | 7***6 | BALL-CLOSURE COCK | |
| 16 | 9***0 | WELD-ON CONNECTOR | |
| 17 | 4***6 | SCREWED JOINT | |
| 18 | 2***1 | SOLENOID VALVE | |
| 19 | 2***4 | SOLENOID | |
| 20 | 5***0 | REDUCING BUSH | |
| 21 | 5***2 | ANGLE | |
| 22 | 5***4 | TWIN NIPPLE | |
| 23 | 1***2 | T-PIECE | |
| 24 | 4***7 | HEX NIPPLE, REDUCING | |
| 25 | 1***0 | PRESSURE MONITOR | |
| 26 | 5***4 | TWIN NIPPLE | |
| 27 | 4***0 | BALL-CLOSURE COCK | |
| 28 | 4***4 | UNIVERSAL ADAPTER | |
| 29 | 4***3 | HOSE PART | |
| 30 | 4***9 | PVC HOSE | |
| 31 | 4***5 | SPRAY NOZZLE | |
| 32 | 1***3 | ANGLE | |
| 33 | 1***4 | HOSE NOZZLE | |
| 34 | 5***9 | REDUCING BUSH | |
| 35 | 8***9 | THREADED SOCKET | |
| 36 | 9***4 | T-PIECE | |
| 37 | 3***9 | HOSE CLAMP | |
| 38 | 1***1 | PVC HOSE | |
| 39 | 5***7 | PLUG | |
| 40 | 4***2 | REDUCING BUSH | |
| 41 | 2***8 | WATER FILTER | |
| 42 | 2***2 | WATER FILTER INSERT | |
| 43 | 1***9 | SEAL | |
| 44 | 2***5 | FILTER HOUSING | |
| 45 | 4***9 | TWIN NIPPLE | |
| 46 | 7***9 | T-PIECE | |
| 47 | 5***9 | PLUG | |
| 48 | 7***7 | ANGLE | |
| 49 | 5***8 | SCREWED JOINT | |
| 50 | 4***1 | BALL-CLOSURE COCK | |
| 51 | 4***5 | T-PIECE | |
| 52 | 4***0 | BALL-CLOSURE COCK | |
| 53 | 7***7 | CONNECTION PIECE | |
| 54 | 1***0 | NONRETURN VALVE | |
| 55 | 5***2 | TWIN NIPPLE | |
| 56 | 5***6 | REDUCING BUSH | |
| 57 | 1***3 | CONNECTOR |
