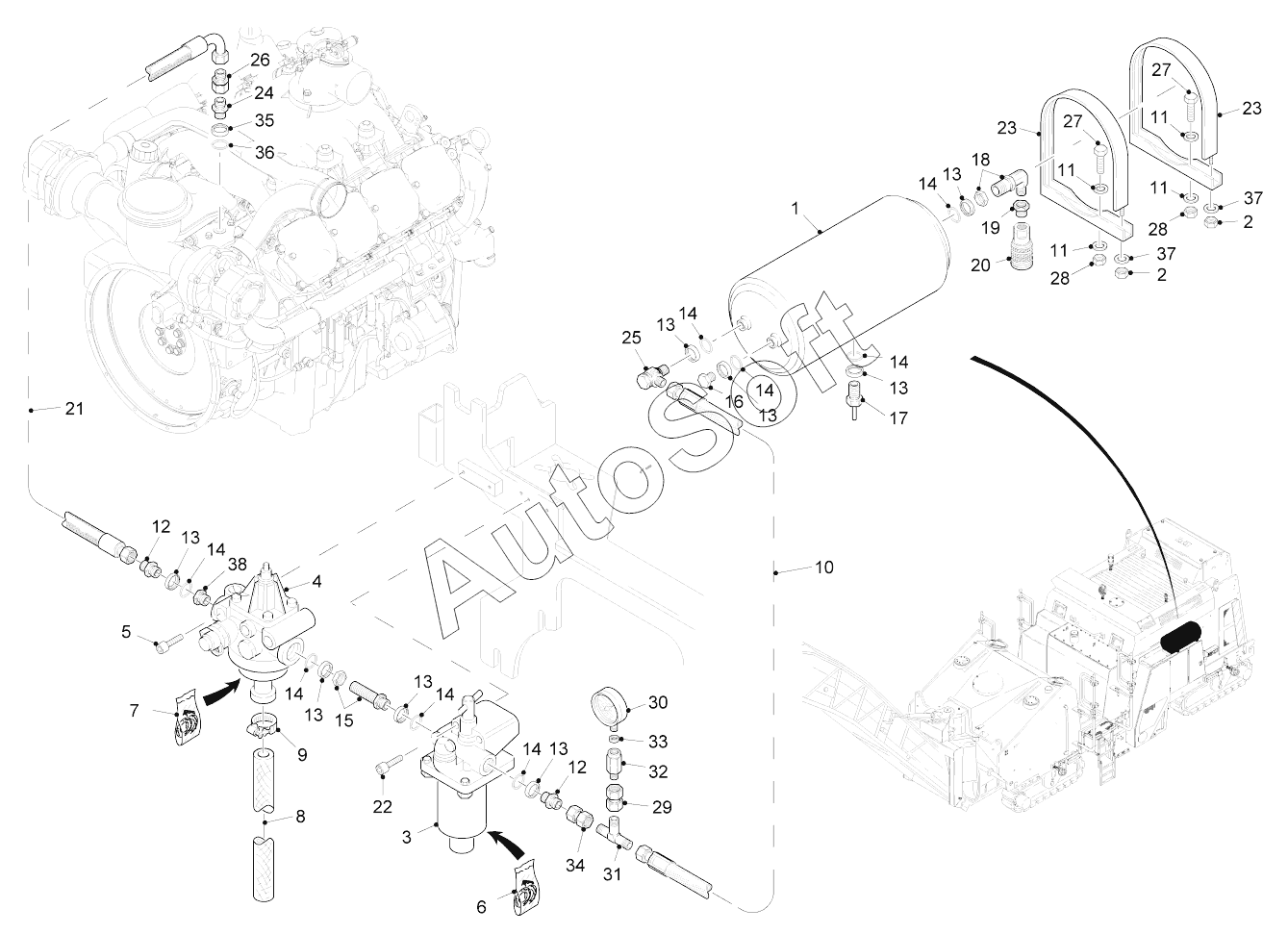

Каталог запасных частей к технике: WIRTGEN W1500 (2008). COMPRESSED AIR SYSTEM
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | AIR TANK | |
| 2 | 5***3 | HEXAGON NUT | |
| 3 | 6***7 | DEFROSTER | |
| 4 | 6***8 | PRESSURE GOVERNOR | |
| 5 | 4***9 | SCREW | |
| 6 | 3***7 | REPAIR SET | |
| 7 | 3***6 | REPAIR SET | |
| 8 | 1***9 | PVC HOSE | |
| 9 | 3***9 | HOSE CLAMP | |
| 10 | 1***6 | HYDRAULIC HOSE | |
| 11 | 5***4 | WASHER | |
| 12 | 2***4 | MALE STUD COUPLING | |
| 13 | 1***3 | SEALING RING | |
| 14 | 1***8 | O-RING SEAL | |
| 15 | 3***3 | BULKHEAD COUPLING | |
| 16 | 1***2 | SCREWED SEALING PLUG | |
| 17 | 1***4 | DRAIN VALVE | |
| 18 | 1***9 | BULKHEAD ELBOW | |
| 19 | 1***8 | REDUCING ADAPTOR | |
| 20 | 1***0 | HOSE COUPLING | |
| 21 | 3***0 | FLEXIBLE STEEL HOSE | |
| 22 | 4***8 | SCREW | |
| 23 | 1***8 | SUPPORT | |
| 24 | 2***3 | MALE STUD COUPLING | |
| 25 | 3***8 | BANJO COUPLING,ONE-PIECE BOLT | |
| 26 | 5***0 | REDUCING COUPLING | |
| 27 | 4***9 | SCREW | |
| 28 | 5***8 | HEXAGON NUT | |
| 29 | 5***5 | STRAIGHT COUPLING | |
| 30 | 9***6 | PRESSURE GAUGE | |
| 31 | 3***6 | REDUCING TEE | |
| 32 | 4***9 | PARALLE FEMALE STUD COUPLING | |
| 33 | 1***9 | SEALING RING | |
| 34 | 5***6 | STRAIGHT COUPLING | |
| 35 | 1***2 | SEALING RING | |
| 36 | 1***4 | O-RING SEAL | |
| 37 | 5***5 | WASHER | |
| 38 | 2***3 | REDUCING ADAPTOR |
