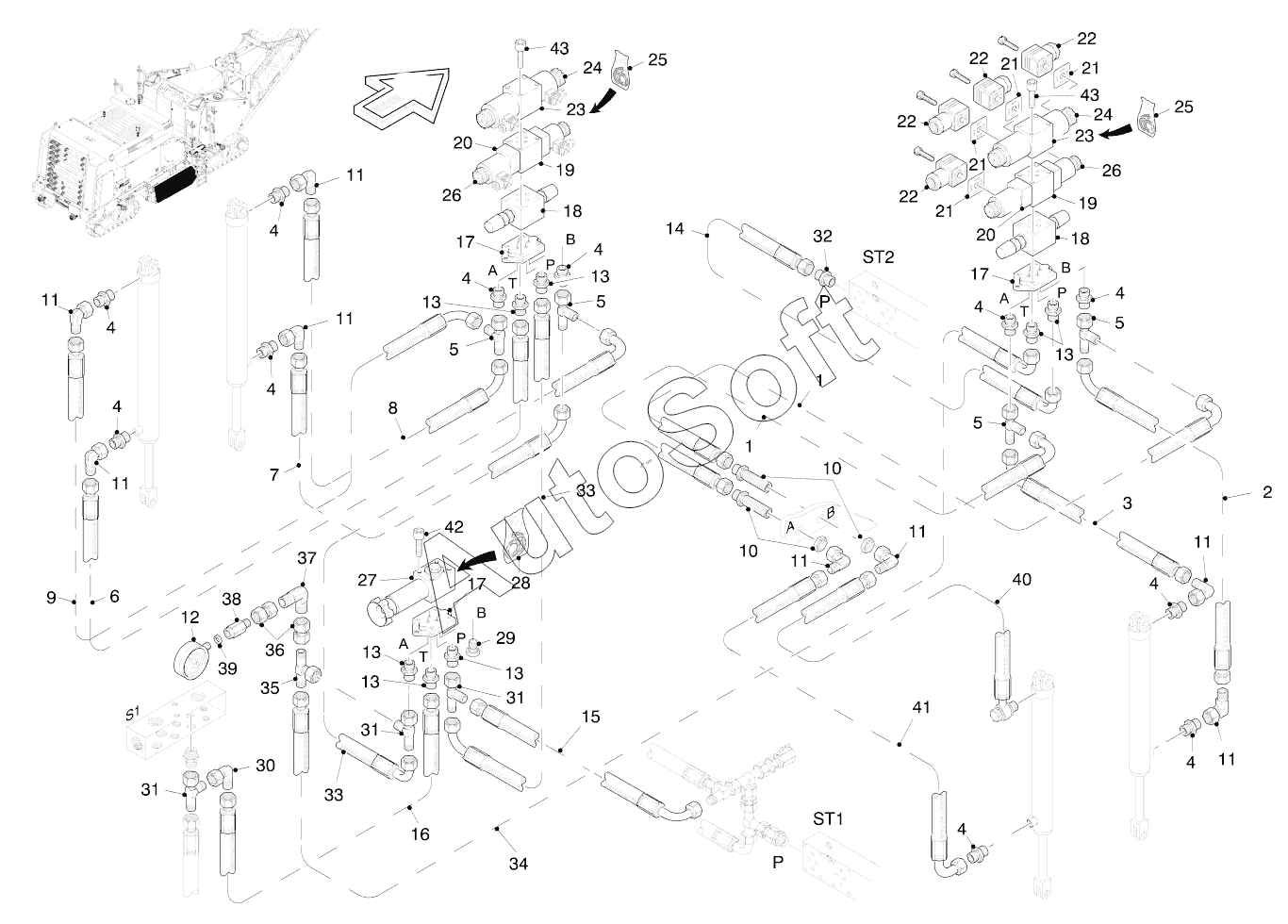

Каталог запасных частей к технике: WIRTGEN W1500 (2008). SIDE PLATE LIFTING/LOWER
33
33
23
23
24
24
25
25
26
26
27
28
29
30
31
31
31
32
22
22
22
22
34
35
36
37
38
39
40
41
42
43
43
12
2
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
7
8
9
10
10
11
11
11
11
11
11
11
11
1
1
13
13
13
13
13
13
14
15
16
17
17
17
18
18
19
19
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | HYDRAULIC HOSE | |
| 2 | 1***2 | HYDRAULIC HOSE | |
| 3 | 1***9 | HYDRAULIC HOSE | |
| 4 | 3***3 | MALE STUD COUPLING | |
| 5 | 2***7 | ADJ.MALE STUD TEE-STUD BARREL | |
| 6 | 1***8 | HYDRAULIC HOSE | |
| 7 | 1***8 | HYDRAULIC HOSE | |
| 8 | 1***0 | HYDRAULIC HOSE | |
| 9 | 1***4 | HYDRAULIC HOSE | |
| 10 | 2***4 | BULKHEAD COUPLING | |
| 11 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 12 | 5***2 | PRESSURE GAUGE | |
| 13 | 1***6 | MALE STUD COUPLING | |
| 14 | 1***6 | HYDRAULIC HOSE | |
| 15 | 4***5 | HYDRAULIC HOSE | |
| 16 | 1***2 | HYDRAULIC HOSE | |
| 17 | 3***6 | CONNECTION PLATE | |
| 18 | 4***5 | PRESSURE-RELIEF VALVE | |
| 19 | 1***1 | DIRECTIONAL VALVE | |
| 20 | 1***7 | DIRECTIONAL VALVE | |
| 21 | 2***1 | SEAL | |
| 22 | 1***7 | FEMALE PLUG | |
| 23 | 1***1 | DIRECTIONAL VALVE | |
| 24 | 1***0 | SOLENOID | |
| 25 | 1***1 | SET OF SEALS | |
| 26 | 1***2 | SOLENOID | |
| 27 | 1***6 | PRESSURE REDUCTION VALVE | |
| 28 | 1***7 | SET OF SEALS | |
| 29 | 9***2 | SCREWED SEALING PLUG | |
| 30 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 31 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 32 | 1***9 | MALE STUD COUPLING | |
| 33 | 1***8 | HYDRAULIC HOSE | |
| 34 | 1***3 | HYDRAULIC HOSE | |
| 35 | 1***7 | ADJUSTABLE EQUAL TEE | |
| 36 | 5***5 | STRAIGHT COUPLING | |
| 37 | 3***0 | EQUAL ELBOW | |
| 38 | 4***9 | PARALLE FEMALE STUD COUPLING | |
| 39 | 1***9 | SEALING RING | |
| 40 | 1***1 | HYDRAULIC HOSE | |
| 41 | 1***6 | HYDRAULIC HOSE | |
| 42 | 5***2 | SCREW | |
| 43 | 1***4 | SCREW |
