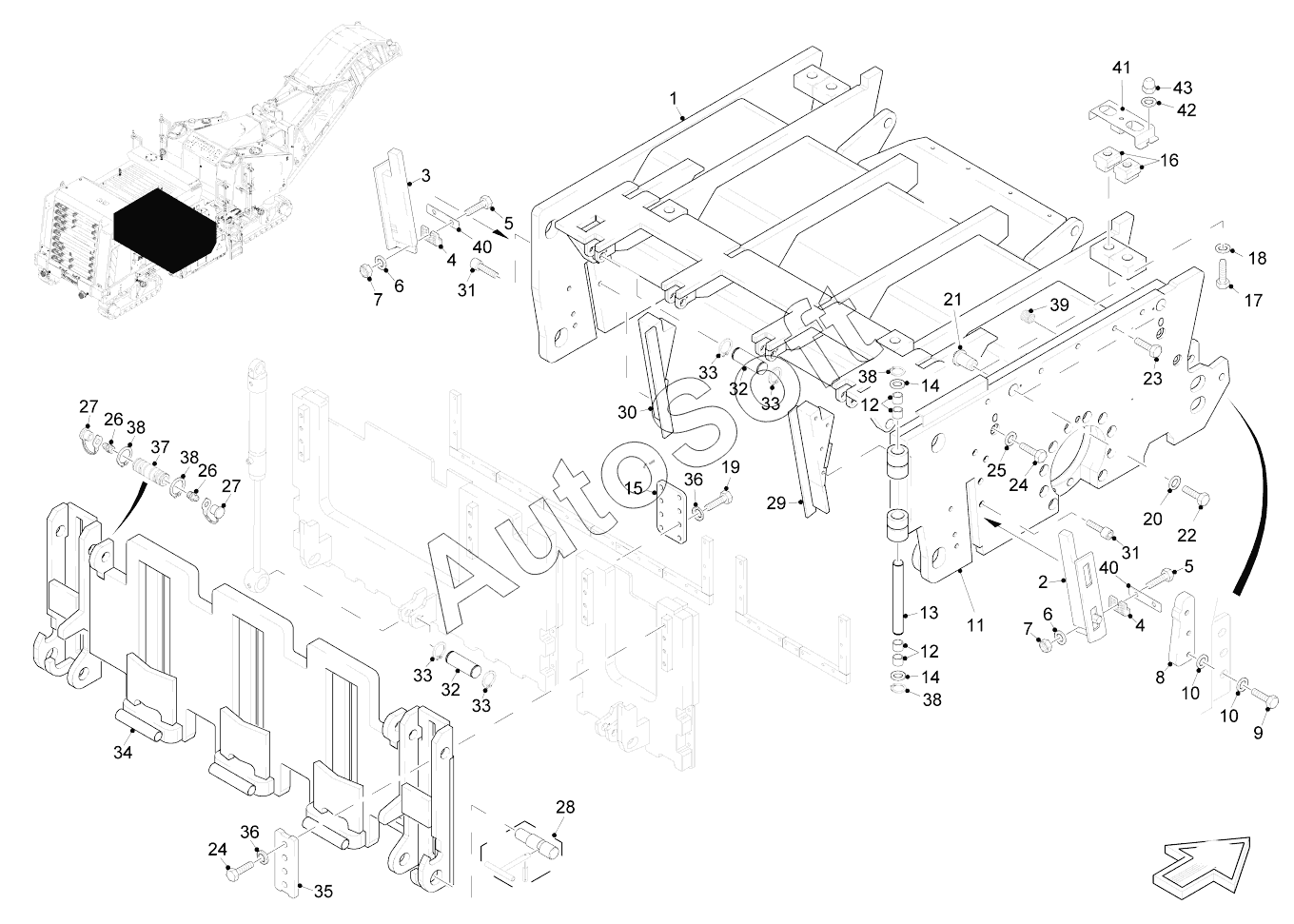

Каталог запасных частей к технике: WIRTGEN W1500 (2008). MILLING DRUM SUSPENSION FCS
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
31
32
32
33
33
33
33
34
35
36
36
37
38
38
38
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | MILLING DRUM HOUSING | |
| 2 | 1***5 | SEAL | |
| 3 | 1***2 | SEAL | |
| 4 | 8***8 | SCRAPER FB50 | |
| 5 | 4***0 | SCREW | |
| 6 | 5***4 | WASHER | |
| 7 | 5***8 | HEXAGON NUT | |
| 8 | 1***3 | GUIDE | |
| 9 | 2***0 | SCREW | |
| 10 | 2***8 | WASHER | |
| 11 | 1***4 | SIDE PLATE | |
| 12 | 2***0 | BUSHING | |
| 13 | 7***8 | BOLT | |
| 14 | 1***5 | WASHER | |
| 15 | 1***9 | PLATE | |
| 16 | 5***4 | T-SLOT NUT | |
| 16 | 5***4 | T-SLOT NUT | |
| 17 | 1***7 | SCREW | |
| 17 | 1***7 | SCREW | |
| 18 | 3***1 | WASHER | |
| 18 | 3***1 | WASHER | |
| 19 | 4***9 | SCREW | |
| 20 | 1***9 | WASHER | |
| 21 | 1***3 | ALIGNMENT BOLT | |
| 22 | 4***8 | SCREW | |
| 23 | 5***3 | SCREW | |
| 24 | 4***3 | SCREW | |
| 25 | 2***5 | WASHER | |
| 26 | 1***5 | GREASING NIPPLE | |
| 27 | 1***1 | CAP | |
| 28 | 1***5 | BOLT | |
| 29 | 1***3 | HOUSING | |
| 30 | 1***8 | HOUSING | |
| 31 | 4***6 | SCREW | |
| 32 | 1***6 | BOLT | |
| 33 | 1***1 | LOCKING RING | |
| 34 | 1***5 | SCRAPER BLADE,TOP PART | |
| 35 | 1***6 | RETAINING PLATE | |
| 36 | 5***0 | WASHER | |
| 37 | 1***3 | BOLT | |
| 38 | 8***9 | LOCKING RING | |
| 39 | 1***9 | THREADED INSERT | |
| 40 | 1***0 | RAIL | |
| 41 | 1***3 | SUPPORT | |
| 42 | 5***6 | WASHER | |
| 43 | 6***3 | CAP NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
