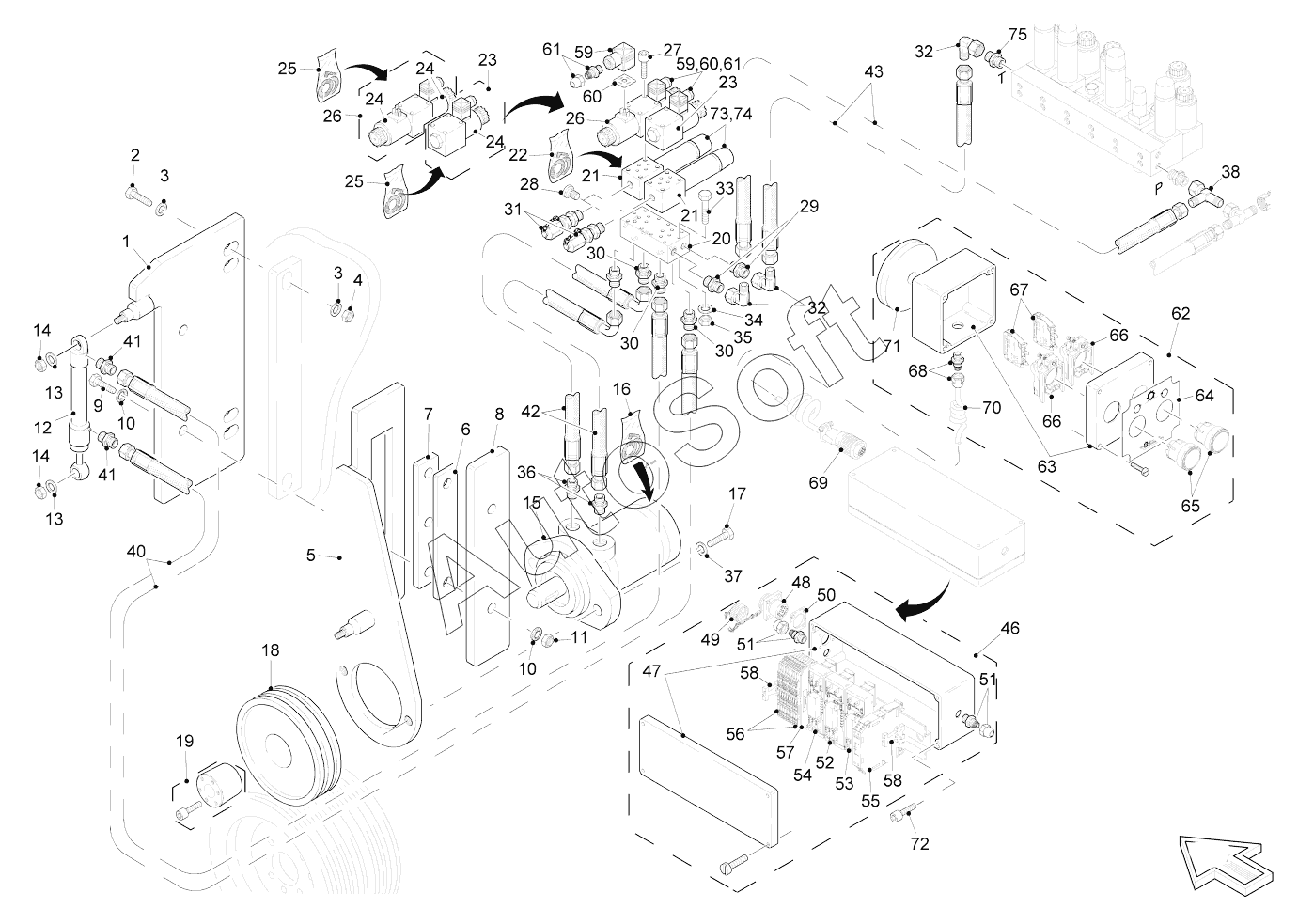

Каталог запасных частей к технике: WIRTGEN W1500 (2008). DRUM TURNING JIG
49
57
56
55
54
53
52
51
51
50
58
58
48
47
46
43
42
41
41
40
38
67
75
74
73
72
71
70
69
68
37
66
66
65
64
63
62
61
61
60
60
59
59
10
10
18
17
16
15
14
14
13
13
12
11
19
9
8
7
6
5
4
3
3
2
28
36
35
34
33
32
32
31
30
30
30
29
1
27
26
26
25
25
24
24
24
23
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | SUPPORT | |
| 2 | 4***6 | SCREW | |
| 3 | 3***4 | WASHER | |
| 4 | 5***2 | HEXAGON NUT | |
| 5 | 1***7 | CONSOLE | |
| 6 | 1***0 | RAIL | |
| 7 | 1***1 | RAIL | |
| 8 | 1***0 | RAIL | |
| 9 | 4***5 | SCREW | |
| 10 | 5***1 | WASHER | |
| 11 | 5***9 | HEXAGON NUT | |
| 12 | 8***4 | HYDRAULIC CYLINDER | |
| 13 | 5***6 | WASHER | |
| 14 | 1***7 | HEXAGON NUT | |
| 15 | 1***1 | HYDRAULIC MOTOR | |
| 16 | 1***3 | SET OF SEALS | |
| 17 | 4***2 | SCREW | |
| 18 | 1***6 | WHEEL OF BROACH | |
| 19 | 1***5 | TENSIONING ASSEMBLY | |
| 20 | 3***7 | MANIFOLD PLATE | |
| 21 | 1***8 | PRESSURE REDUCTION VALVE | |
| 22 | 1***7 | SET OF SEALS | |
| 23 | 1***5 | DIRECTIONAL VALVE | |
| 24 | 1***0 | SOLENOID | |
| 25 | 1***1 | SET OF SEALS | |
| 26 | 1***1 | DIRECTIONAL VALVE | |
| 27 | 5***1 | SCREW | |
| 28 | 7***4 | SCREWED SEALING PLUG | |
| 29 | 1***9 | MALE STUD COUPLING | |
| 30 | 3***3 | MALE STUD COUPLING | |
| 31 | 4***3 | SCREWED JOINT | |
| 32 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 33 | 6***7 | SCREW | |
| 34 | 5***0 | WASHER | |
| 35 | 4***5 | HEXAGON NUT | |
| 36 | 1***8 | MALE STUD COUPLING | |
| 37 | 5***5 | WASHER | |
| 38 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 40 | 9***2 | HYDRAULIC HOSE | |
| 41 | 5***0 | MALE STUD COUPLING | |
| 42 | 9***9 | HYDRAULIC HOSE | |
| 43 | 1***3 | HYDRAULIC HOSE | |
| 46 | 1***8 | PLUG BOX | |
| 47 | 1***4 | HOUSING | |
| 48 | 2***4 | PLUG SOCKET | |
| 49 | 2***5 | DUST CAP | |
| 50 | 2***6 | SEAL | |
| 51 | 2***9 | CABLE JOINT | |
| 52 | 1***1 | TIMER RELAY | |
| 53 | 3***2 | TIMER RELAY | |
| 54 | 2***3 | RELAY | |
| 55 | 2***0 | TERMINAL BLOCK | |
| 56 | 1***6 | TERMINAL BLOCK | |
| 57 | 1***7 | PLATE | |
| 58 | 2***4 | END STOP BRACKET | |
| 59 | 1***7 | FEMALE PLUG | |
| 60 | 2***1 | SEAL | |
| 61 | 6***2 | CABLE JOINT | |
| 62 | 1***0 | REMOTE CONTROL | |
| 63 | 1***3 | HOUSING | |
| 64 | 1***2 | INSTRUMENT BOARD | |
| 65 | 1***4 | FRONT ELEMENT | |
| 66 | 1***8 | FLANGE | |
| 67 | 1***6 | AUXILIARY SWITCH | |
| 68 | 2***9 | CABLE JOINT | |
| 69 | 2***3 | PLUG | |
| 70 | 6***2 | SPIRAL CABLE | |
| 71 | 1***5 | MAGNETIC BRACKET | |
| 72 | 6***7 | SCREW | |
| 73 | 4***7 | NUT | |
| 74 | 4***9 | ADJUSTMENT | |
| 75 | 1***9 | MALE STUD COUPLING |
