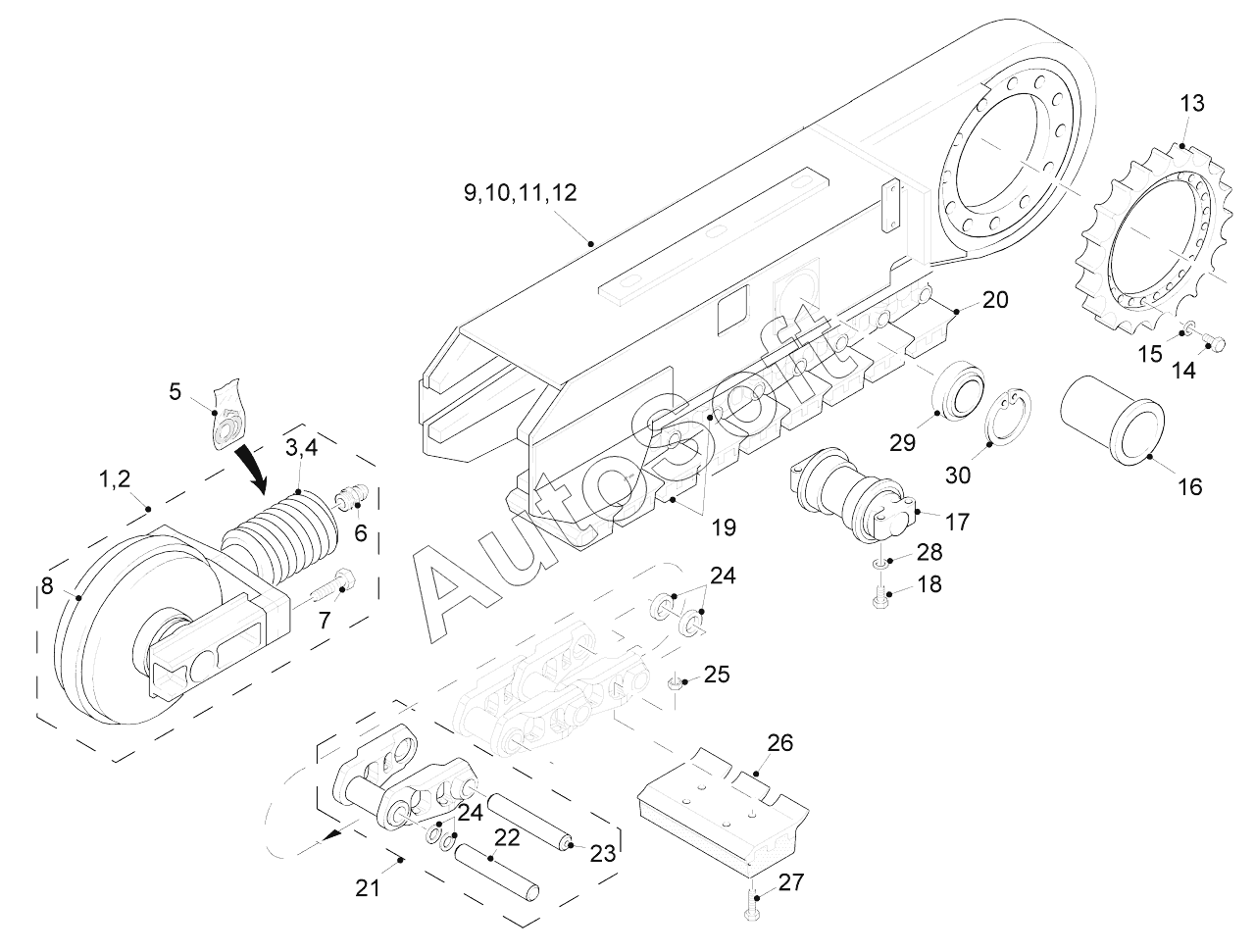

Каталог запасных частей к технике: WIRTGEN W1900 (2008). CRAWLER UNIT
16
30
29
28
27
26
26
25
24
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | IDLER UNIT FRONT | |
| 2 | 1***1 | IDLER UNIT REAR | |
| 3 | 1***5 | TENSIONER UNIT FRONT | |
| 4 | 1***6 | TENSIONER UNIT REAR | |
| 5 | 1***4 | SET OF SEALS | |
| 6 | 3***0 | GREASING NIPPLE | |
| 7 | 1***3 | SCREW | |
| 8 | 8***5 | FRONT IDLER | |
| 9 | 1***0 | SIDE PART | |
| 10 | 1***8 | SIDE PART | |
| 11 | 1***9 | SIDE PART | |
| 12 | 1***0 | SIDE PART | |
| 13 | 5***2 | DRIVING WHEEL W1 | |
| 14 | 1***3 | SCREW | |
| 15 | 4***3 | WASHER | |
| 16 | 5***0 | BUSHING | |
| 17 | 3***7 | TRACK ROLLER W1 FRICT.BEARING | |
| 18 | 4***0 | SCREW | |
| 19 | 1***6 | TRACK ASSY W1 INC. 24 T.P. | |
| 20 | 1***0 | TRACK CHAIN W1 WITHOUT T.P. | |
| 21 | 1***1 | REPAIR SEGMENT | |
| 22 | 1***7 | BOLT | |
| 23 | 1***6 | BOLT | |
| 24 | 1***0 | LOCKING PLATE | |
| 25 | 1***2 | NUT FOR PAD W1 | |
| 26 | 1***3 | PLASTIC TRACK PAD | |
| 26 | 1***0 | POLY GRIP TRACK PAD W1 | |
| 27 | 1***1 | BOLT FOR TRACK PAD W1 | |
| 28 | 5***7 | WASHER | |
| 29 | 1***3 | PIVOTING BEARING | |
| 30 | 1***3 | LOCKING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
