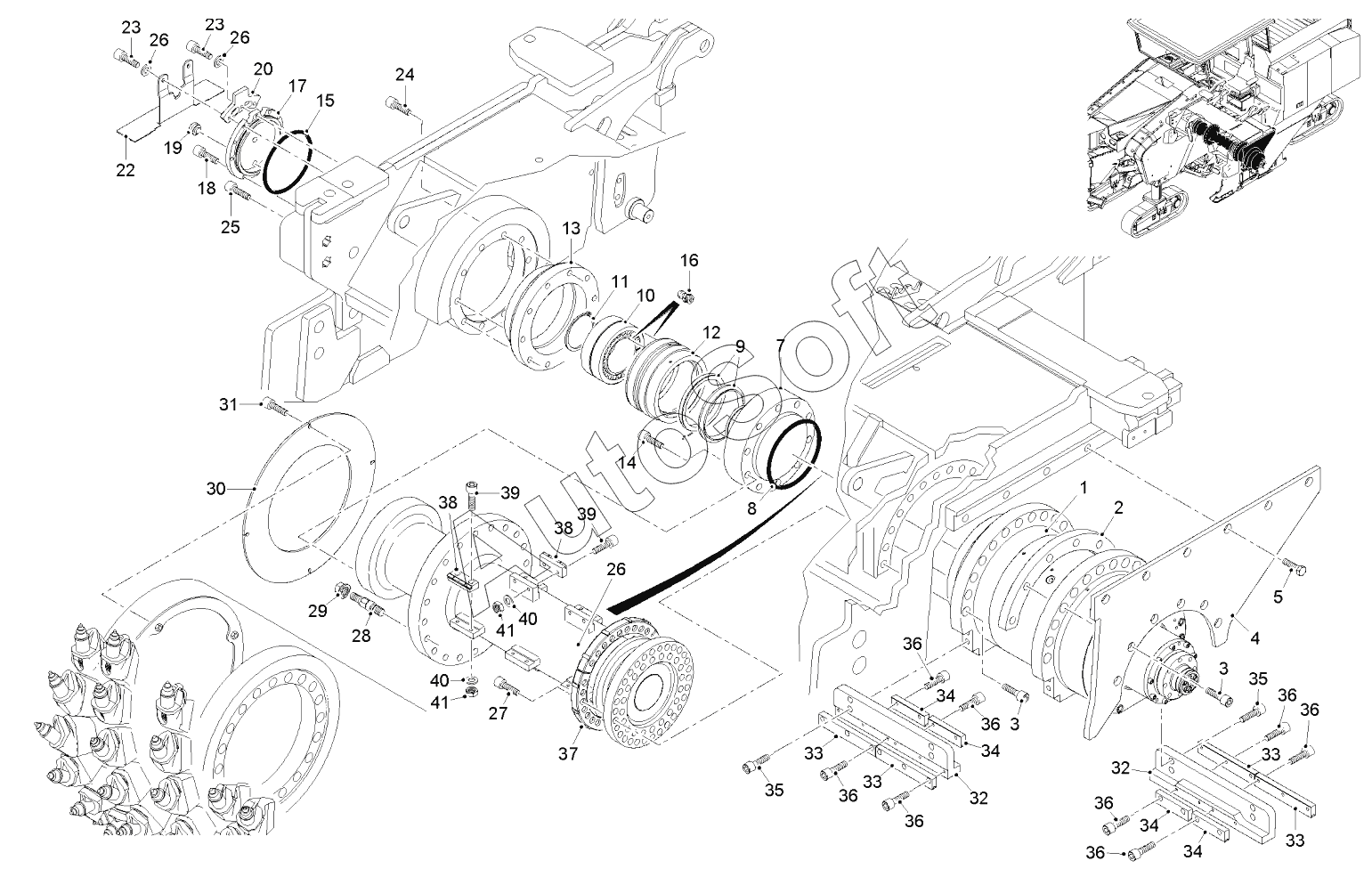

Каталог запасных частей к технике: WIRTGEN W200 (2018). FCS-DRUM BEARING FB600-1200
32
32
23
23
24
25
26
26
26
27
28
29
30
31
22
33
33
33
33
34
34
34
34
35
35
36
36
36
36
36
36
36
36
37
38
38
39
39
40
40
41
41
12
2
3
3
4
5
7
8
9
10
11
1
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | GEARBOX | |
| 2 | 2***8 | CLAMPING SHEET | |
| 3 | 2***5 | SCREW | |
| 4 | 2***5 | BRACING | |
| 5 | 8***5 | SCREW | |
| 7 | 2***6 | BEARING SHAFT | |
| 8 | 1***5 | O-RING SEAL | |
| 9 | 9***0 | AXIAL FACE SEAL | |
| 10 | 2***5 | SPHERICAL ROLLER BEARING | |
| 11 | 3***6 | LOCKING RING | |
| 12 | 9***0 | BEARING HOUSING | |
| 13 | 2***1 | BEARING SHELL | |
| 14 | 5***5 | SCREW | |
| 15 | 2***0 | O-RING SEAL | |
| 16 | 1***5 | GREASING NIPPLE | |
| 17 | 2***0 | LID | |
| 18 | 4***8 | SCREW | |
| 19 | 1***9 | SCREWED SEALING PLUG | |
| 20 | 2***1 | LOCKING SHEET | |
| 22 | 2***1 | LID | |
| 23 | 4***1 | SCREW | |
| 24 | 4***3 | SCREW | |
| 25 | 4***0 | SCREW | |
| 26 | 2***8 | MILLING DRUM TUBE | |
| 27 | 4***1 | SCREW | |
| 28 | 1***0 | THREADED BOLT | |
| 29 | 6***1 | HEXAGON NUT | |
| 30 | 2***1 | PROTECTING COVER | |
| 31 | 4***6 | SCREW | |
| 32 | 2***4 | CONSOLE | |
| 33 | 4***8 | SCRAPER BLADE | |
| 34 | 6***7 | SCRAPER BLADE | |
| 35 | 4***7 | SCREW | |
| 36 | 4***7 | SCREW | |
| 37 | 2***4 | PROTECTIVE RING | |
| 38 | 1***9 | SCRAPER BLADE B 100 TYPE2 | |
| 39 | 4***0 | SCREW | |
| 40 | 5***4 | WASHER | |
| 41 | 5***9 | HEXAGON NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
