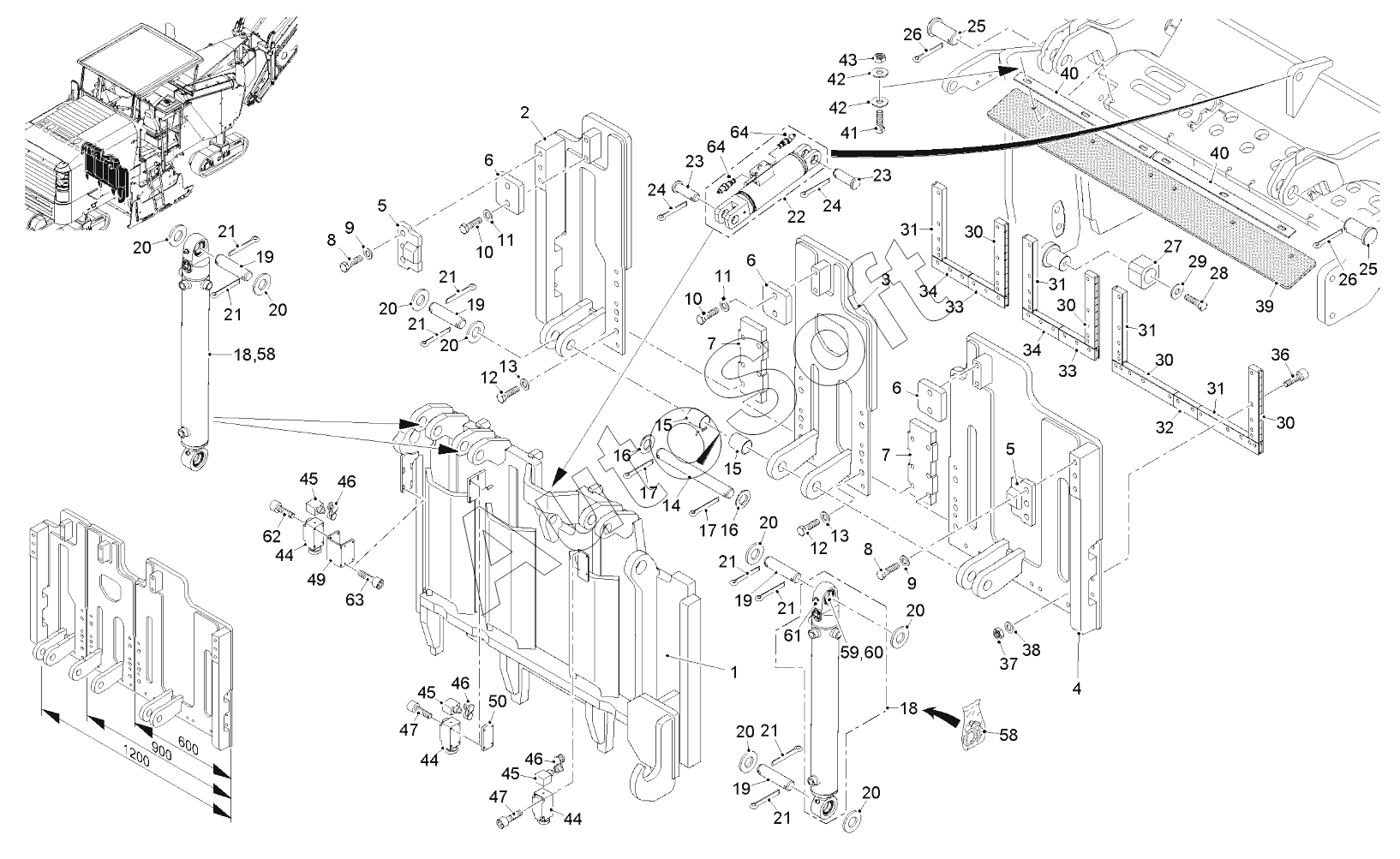

Каталог запасных частей к технике: WIRTGEN W200 (2018). FCS-SCRAPER FB600-1200
43
29
30
30
30
30
31
31
31
31
32
33
33
34
34
36
37
38
39
40
40
41
42
42
28
44
44
44
45
45
45
46
46
46
47
47
49
50
58
58
59
60
61
62
63
64
64
15
15
2
3
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
1
16
16
17
17
18
18
19
19
19
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
22
23
23
24
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | SCRAPER BLADE,TOP PART | |
| 2 | 2***3 | SCRAPER | |
| 3 | 2***2 | SCRAPER | |
| 4 | 2***1 | SCRAPER | |
| 5 | 2***5 | HOLDER | |
| 6 | 2***0 | STRIP | |
| 7 | 2***5 | LOCKING DEVICE | |
| 8 | 5***1 | WASHER | |
| 9 | 5***2 | SCREW | |
| 10 | 4***2 | SCREW | |
| 11 | 5***1 | WASHER | |
| 12 | 4***0 | SCREW | |
| 13 | 5***1 | WASHER | |
| 14 | 2***4 | BOLT | |
| 15 | 2***3 | PIPE | |
| 16 | 4***6 | WASHER | |
| 17 | 5***4 | SPLIT PIN | |
| 18 | 2***0 | HYDRAULIC CYLINDER W POSITION MEASURING | |
| 19 | 2***9 | BOLT | |
| 20 | 4***6 | WASHER | |
| 21 | 5***4 | SPLIT PIN | |
| 22 | 2***7 | HYDRAULIC CYLINDER | |
| 23 | 8***9 | BOLT | |
| 24 | 5***4 | SPLIT PIN | |
| 25 | 2***6 | BOLT | |
| 26 | 9***5 | SPLIT PIN | |
| 27 | 2***6 | STOP | |
| 28 | 4***0 | SCREW | |
| 29 | 1***6 | WASHER | |
| 30 | 4***8 | SCRAPER BLADE | |
| 31 | 4***9 | SCRAPER BLADE | |
| 32 | 5***1 | SCRAPER BLADE B 100 | |
| 33 | 5***5 | SCRAPER BLADE B 145 R | |
| 34 | 5***6 | SCRAPER BLADE B 145 L | |
| 36 | 4***9 | SCREW | |
| 37 | 5***9 | HEXAGON NUT | |
| 38 | 5***4 | WASHER | |
| 39 | 2***5 | SEALING RUBBER | |
| 40 | 3***3 | RAIL | |
| 41 | 4***2 | SCREW | |
| 42 | 5***5 | WASHER | |
| 43 | 5***8 | HEXAGON NUT | |
| 44 | 1***1 | LIMIT SWITCH | |
| 45 | 1***8 | SWITCH CONNECTOR | |
| 46 | 1***0 | ROLLER LEVER | |
| 47 | 5***3 | SCREW | |
| 49 | 2***2 | DISTANCE PIECE | |
| 50 | 2***1 | PLATE | |
| 58 | 2***0 | SET OF SEALS | |
| 59 | 6***0 | PIVOTING BEARING | |
| 60 | 6***1 | LOCKING RING | |
| 61 | 1***5 | GREASING NIPPLE | |
| 62 | 5***4 | SCREW | |
| 63 | 5***9 | SCREW | |
| 64 | 1***5 | VALVE CARTRIDGE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
