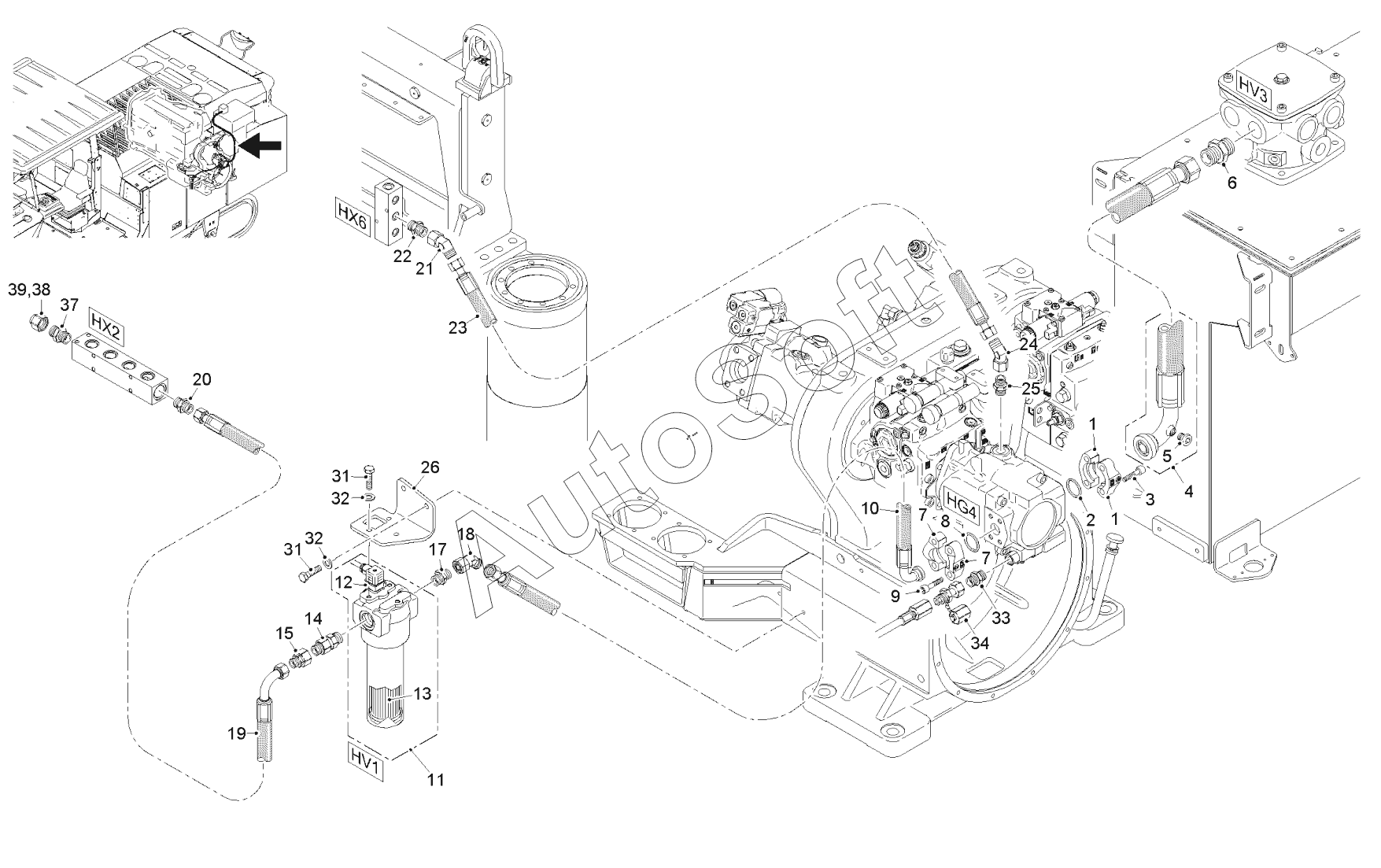

Каталог запасных частей к технике: WIRTGEN W200 (2018). CYL.FUNCTIONS-PUMP CONNECTORS
18
39
38
37
34
33
32
32
31
31
26
25
24
23
22
21
20
19
1
1
17
15
14
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | SAE FLANGE | |
| 2 | 4***7 | O-RING SEAL | |
| 3 | 7***5 | SCREW | |
| 4 | 2***5 | SUCTION TUBE | |
| 5 | 2***3 | LOCKING SCREW | |
| 6 | 2***2 | MALE STUD COUPLING | |
| 7 | 4***2 | SAE FLANGE | |
| 8 | 1***8 | O-RING SEAL | |
| 9 | 7***6 | SCREW | |
| 10 | 2***6 | HYDRAULIC HOSE | |
| 11 | 2***1 | OIL FILTER | |
| 12 | 2***3 | DIFF.PRESS.SWITCH 28V DC | |
| 13 | 2***2 | FILTER ELEMENT | |
| 14 | 1***3 | NON-RETURN VALVE | |
| 15 | 4***5 | REDUCING COUPLING | |
| 17 | 1***0 | MALE STUD COUPLING | |
| 18 | 1***6 | ADJUSTABLE MALE STUD ELBOW | |
| 19 | 2***5 | HYDRAULIC HOSE | |
| 20 | 1***0 | MALE STUD COUPLING | |
| 21 | 1***9 | ADJUSTABLE MALE STUD ELBOW | |
| 22 | 1***6 | MALE STUD COUPLING | |
| 23 | 3***5 | HYDRAULIC HOSE | |
| 24 | 1***9 | ADJUSTABLE MALE STUD ELBOW | |
| 25 | 4***4 | MALE STUD COUPLING | |
| 26 | 2***7 | HOLDER | |
| 31 | 4***8 | SCREW | |
| 32 | 5***4 | WASHER | |
| 33 | 1***6 | MALE STUD COUPLING | |
| 34 | 1***7 | MEASURING CONNECTOR | |
| 37 | 3***7 | MALE STUD COUPLING | |
| 38 | 3***6 | CAP NUT | |
| 39 | 5***1 | DUMMY PLUG |
