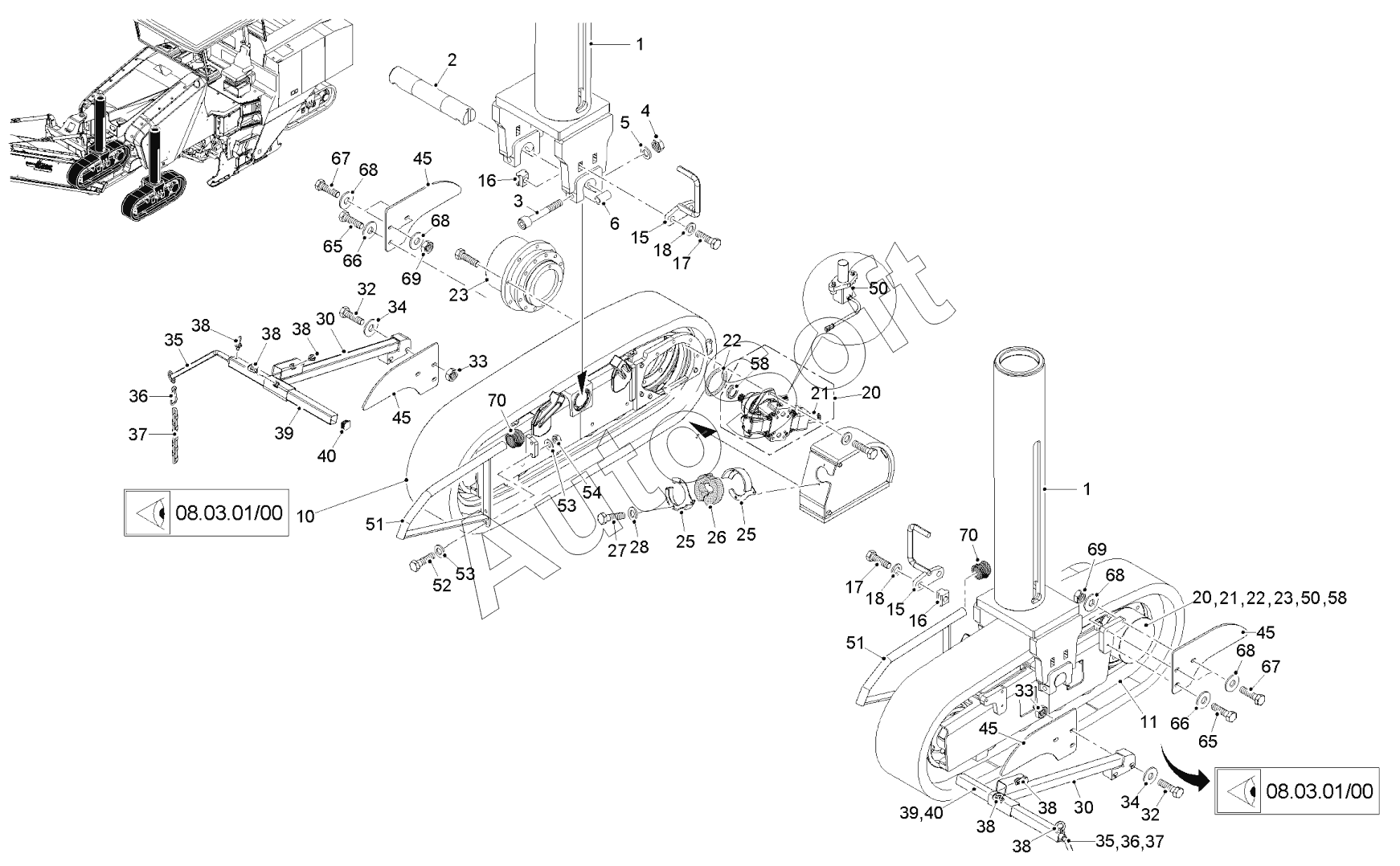

Каталог запасных частей к технике: WIRTGEN W200 (2018). CRAWLER UNIT FRONT
51
51
33
33
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
40
40
45
45
45
45
50
50
32
32
52
53
53
54
58
58
65
65
66
66
67
67
68
68
68
68
69
69
70
70
18
18
2
3
4
5
6
10
11
15
15
16
16
17
17
1
1
20
20
21
21
22
22
23
23
25
25
26
27
28
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | UNDERCARRIAGE BRACKET | |
| 2 | 2***3 | BOLT | |
| 3 | 2***7 | SCREW | |
| 4 | 3***5 | HEXAGONAL NUT | |
| 5 | 5***8 | WASHER | |
| 6 | 2***1 | PIPE | |
| 10 | 2***9 | CRAWLER-UNIT | |
| 11 | 2***0 | CRAWLER-UNIT | |
| 15 | 2***7 | HOLDER | |
| 16 | 4***3 | T-SLOT NUT | |
| 17 | 4***3 | SCREW | |
| 18 | 5***1 | WASHER | |
| 20 | 2***6 | HYDRAULIC MOTOR | |
| 21 | 2***1 | SOLENOID COIL | |
| 22 | 8***0 | O-RING SEAL | |
| 23 | 2***9 | GEARBOX | |
| 25 | 2***6 | MOUNTING FIXTURE | |
| 26 | 2***5 | CLIP | |
| 27 | 4***8 | SCREW | |
| 28 | 5***6 | WASHER | |
| 30 | 2***1 | HOLDER | |
| 32 | 4***1 | SCREW | |
| 33 | 5***9 | HEXAGON NUT | |
| 34 | 5***8 | WASHER | |
| 35 | 7***7 | LEVEL STICK | |
| 36 | 1***4 | SPRING HOOK | |
| 37 | 7***9 | CHAIN | |
| 38 | 4***1 | SCREW | |
| 39 | 3***4 | GUIDE TUBE | |
| 40 | 4***4 | PLUG | |
| 45 | 2***8 | CARRIER | |
| 50 | 2***2 | HALL SENSOR 8V-36V DC | |
| 51 | 2***2 | DEFLECTOR | |
| 52 | 5***6 | SCREW | |
| 53 | 5***9 | HEXAGON NUT | |
| 54 | 5***4 | WASHER | |
| 58 | 8***7 | SHAFT SEAL | |
| 65 | 4***9 | SCREW | |
| 66 | 5***8 | WASHER | |
| 67 | 5***6 | SCREW | |
| 68 | 5***8 | WASHER | |
| 69 | 5***9 | HEXAGON NUT | |
| 70 | 1***0 | LAMELLAR PLUG |
