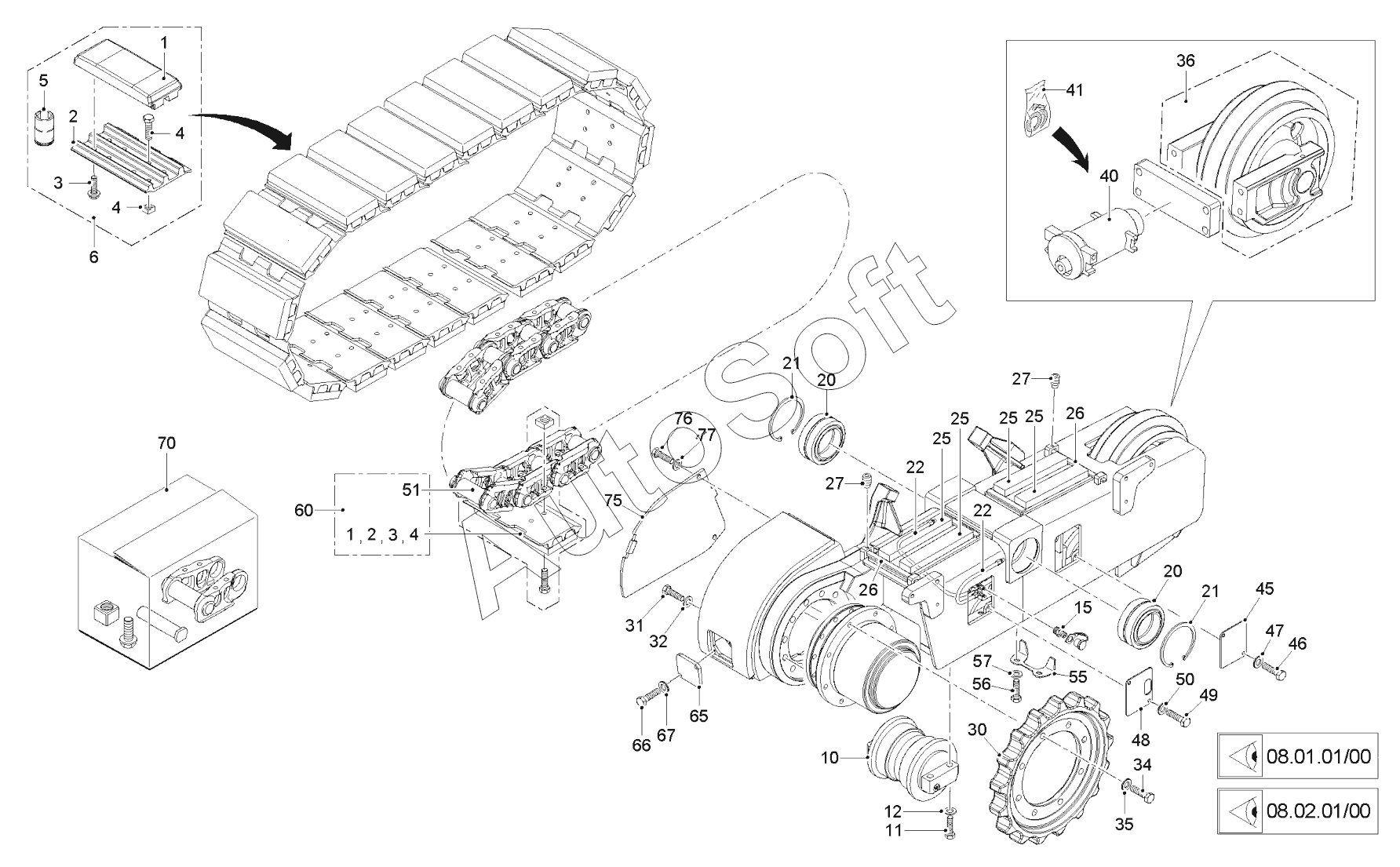

Каталог запасных частей к технике: WIRTGEN W200 (2018). CRAWLER-UNIT
56
40
41
45
46
47
48
49
50
51
55
36
57
60
65
66
67
70
75
76
77
21
21
2
2
3
3
4
4
4
5
6
10
11
12
15
20
20
1
1
22
22
25
25
25
25
26
26
27
27
30
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | PAD EPS | |
| 2 | 2***9 | BASIS PLATE EPS | |
| 3 | 2***2 | SCREW KIT | |
| 4 | 2***3 | SCREW KIT | |
| 5 | 2***8 | HEXAGONAL SOCKET | |
| 6 | 2***8 | PAD KIT I | |
| 10 | 1***6 | TRACK ROLLER W1 ON ROL.BEARING | |
| 11 | 3***2 | SCREW | |
| 12 | 1***4 | WASHER | |
| 15 | 8***1 | GREASING NIPPLE | |
| 20 | 1***8 | ROD END BALL JOINT | |
| 21 | 1***5 | CIRCLIP | |
| 22 | 2***2 | LUBRICATION SYSTEM | |
| 25 | 2***9 | WEARING COMPONENT | |
| 26 | 2***7 | LOCKING BAR | |
| 27 | 6***8 | THREADED PIN | |
| 30 | 5***2 | DRIVING WHEEL W1 | |
| 31 | 7***9 | SCREW | |
| 32 | 5***1 | WASHER | |
| 34 | 7***9 | SCREW | |
| 35 | 5***1 | WASHER | |
| 36 | 2***6 | FRONT IDLER | |
| 40 | 2***5 | TENSION ADJUSTER | |
| 41 | 2***2 | SET OF SEALS | |
| 45 | 2***2 | LID | |
| 46 | 4***9 | SCREW | |
| 47 | 5***6 | WASHER | |
| 48 | 2***3 | LID | |
| 49 | 4***8 | SCREW | |
| 50 | 5***6 | WASHER | |
| 51 | 1***0 | TRACK CHAIN W1 WITHOUT T.P. | |
| 55 | 2***5 | BENT PART | |
| 56 | 4***8 | SCREW | |
| 57 | 5***4 | WASHER | |
| 60 | 2***7 | CHAIN WITH PADS | |
| 65 | 2***7 | LID | |
| 66 | 4***8 | SCREW | |
| 67 | 5***6 | WASHER | |
| 70 | 1***1 | REPAIR SEGMENT | |
| 75 | 2***6 | LID | |
| 76 | 4***0 | SCREW | |
| 77 | 5***5 | WASHER |
