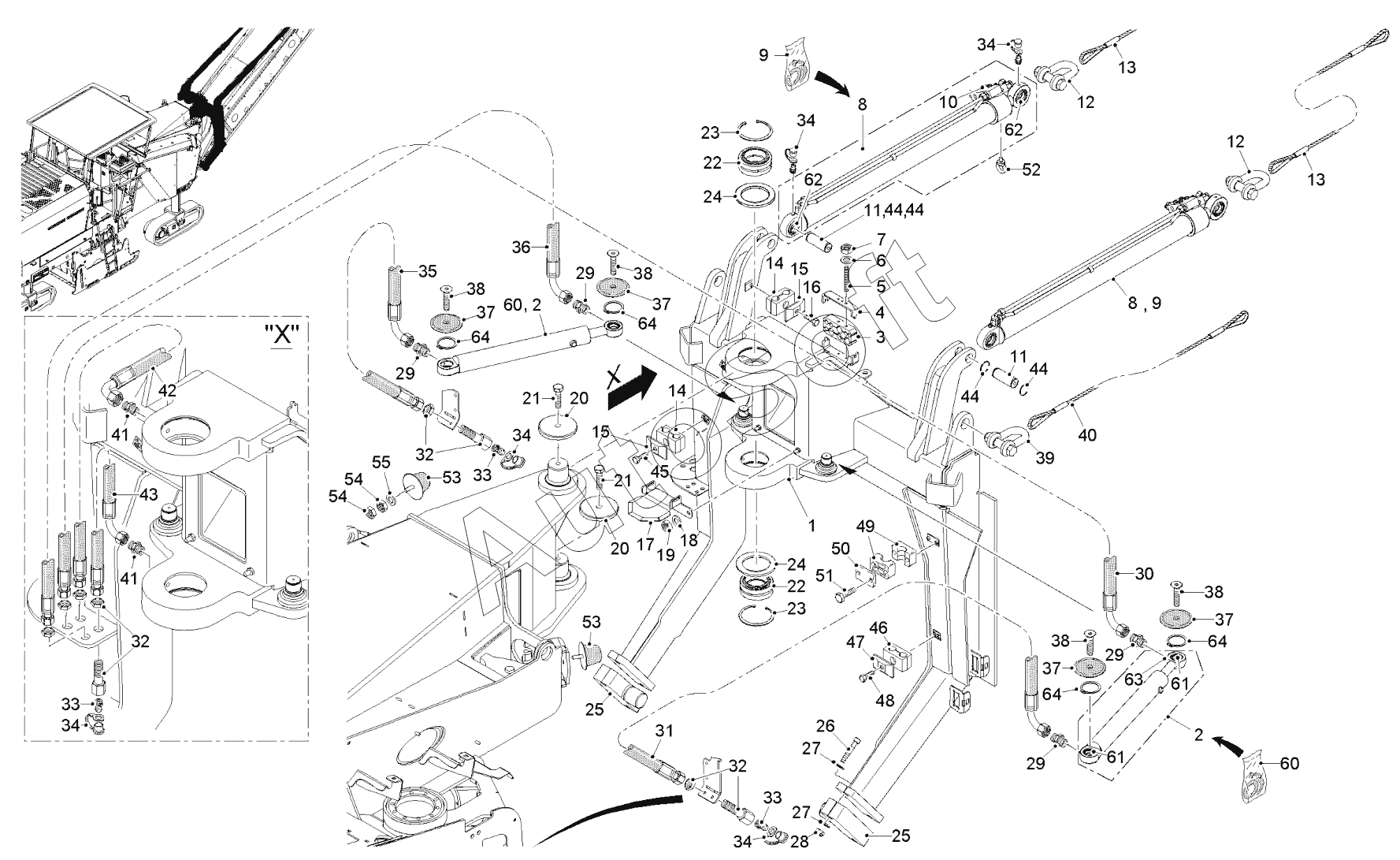

Каталог запасных частей к технике: WIRTGEN W200 (2018). DISCHARGE CONVEYOR - SUPPORT
46
32
32
32
33
33
33
34
34
34
34
34
35
36
37
37
37
37
38
38
38
38
39
40
41
41
42
43
44
44
44
44
45
31
47
48
49
50
51
52
53
53
54
54
55
60
60
61
61
62
62
63
64
64
64
64
16
2
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
1
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
28
29
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | SLEWING BRACKET | |
| 2 | 2***4 | HYDRAULIC CYLINDER | |
| 3 | 2***6 | CLAMP | |
| 4 | 1***3 | BRACKET | |
| 5 | 1***7 | THREADED PIN | |
| 6 | 5***6 | WASHER | |
| 7 | 1***7 | HEXAGON NUT | |
| 8 | 2***1 | HYDRAULIC CYLINDER | |
| 9 | 2***7 | SET OF SEALS | |
| 10 | 2***7 | OVER-CENTER VALVE | |
| 11 | 2***6 | BOLT | |
| 12 | 1***6 | SHACKLE | |
| 13 | 1***5 | WIRE ROPE | |
| 14 | 1***6 | PIPE CLIP | |
| 15 | 4***6 | COVER PLATE | |
| 16 | 5***0 | SCREW | |
| 17 | 2***1 | GUIDING SHEET | |
| 18 | 5***4 | WASHER | |
| 19 | 5***9 | HEXAGON NUT | |
| 20 | 4***1 | WASHER | |
| 21 | 4***9 | SCREW | |
| 22 | 2***5 | PIVOTING BEARING | |
| 23 | 7***4 | LOCKING RING | |
| 24 | 4***4 | WASHER | |
| 25 | 2***8 | MOUNTING FIXTURE | |
| 26 | 1***5 | SCREW | |
| 27 | 5***8 | WASHER | |
| 28 | 2***2 | HEXAGON NUT | |
| 29 | 1***3 | MALE STUD COUPLING | |
| 30 | 2***7 | HYDRAULIC HOSE | |
| 31 | 2***6 | HYDRAULIC HOSE | |
| 32 | 4***0 | BULKHEAD COUPLING | |
| 33 | 1***5 | GREASING NIPPLE | |
| 34 | 1***1 | CAP | |
| 35 | 2***6 | HYDRAULIC HOSE | |
| 36 | 2***4 | HYDRAULIC HOSE | |
| 37 | 2***3 | PROTECTIVE CAP | |
| 38 | 6***8 | SCREW | |
| 39 | 1***8 | SHACKLE | |
| 40 | 2***7 | WIRE ROPE | |
| 41 | 4***8 | MALE STUD COUPLING | |
| 42 | 1***5 | HYDRAULIC HOSE | |
| 43 | 2***8 | HYDRAULIC HOSE | |
| 44 | 1***8 | LOCKING RING | |
| 45 | 5***4 | SCREW | |
| 46 | 2***9 | PIPE CLIP | |
| 47 | 1***4 | TOP COVER | |
| 48 | 4***2 | SCREW | |
| 49 | 4***6 | PIPE CLIP | |
| 50 | 4***9 | TOP COVER | |
| 51 | 5***7 | SCREW | |
| 52 | 4***8 | SCREW | |
| 53 | 5***9 | RUBBER BUFFER | |
| 54 | 5***4 | HEXAGON NUT | |
| 55 | 5***1 | WASHER | |
| 60 | 2***8 | SET OF SEALS | |
| 61 | 8***1 | PIVOTING BEARING | |
| 62 | 2***8 | ROD END BALL JOINT | |
| 63 | 1***5 | GREASING NIPPLE | |
| 64 | 1***8 | LOCKING RING |
