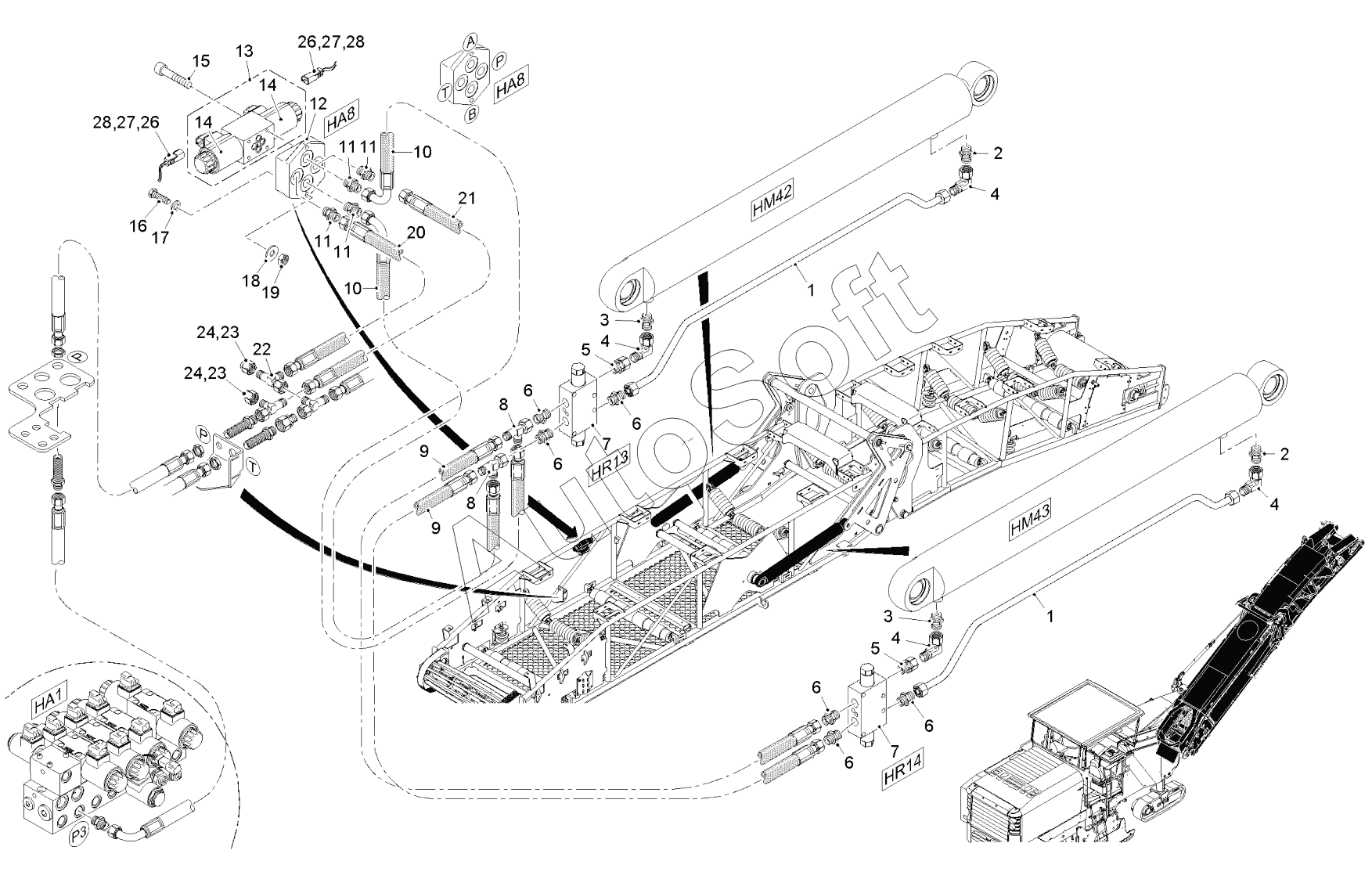

Каталог запасных частей к технике: WIRTGEN W200 (2018). FOLDING CONVEYOR FOLDING
1
1
2
2
3
3
4
4
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | BENT TUBE | |
| 2 | 3***4 | THROTTLE CONNECTOR | |
| 3 | 4***3 | THROTTLE CONNECTOR | |
| 4 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 5 | 9***0 | STUD STANDPIPE ADAPTOR | |
| 6 | 1***6 | MALE STUD COUPLING | |
| 7 | 2***1 | OVER-CENTER VALVE | |
| 8 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 9 | 1***0 | HYDRAULIC HOSE | |
| 10 | 1***3 | HYDRAULIC HOSE | |
| 11 | 1***6 | MALE STUD COUPLING | |
| 12 | 3***6 | CONNECTION PLATE | |
| 13 | 2***9 | DIRECTIONAL VALVE | |
| 14 | 2***1 | SOLENOID COIL | |
| 15 | 5***3 | SCREW | |
| 16 | 5***3 | SCREW | |
| 17 | 5***0 | WASHER | |
| 18 | 6***7 | WASHER | |
| 19 | 4***5 | HEXAGON NUT | |
| 20 | 1***4 | HYDRAULIC HOSE | |
| 21 | 1***0 | HYDRAULIC HOSE | |
| 22 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 23 | 3***6 | CAP NUT | |
| 24 | 5***1 | DUMMY PLUG | |
| 26 | 2***4 | PLUG | |
| 27 | 2***7 | LOCKING MECHANISM | |
| 28 | 1***9 | CRIMP CONNECTOR |
