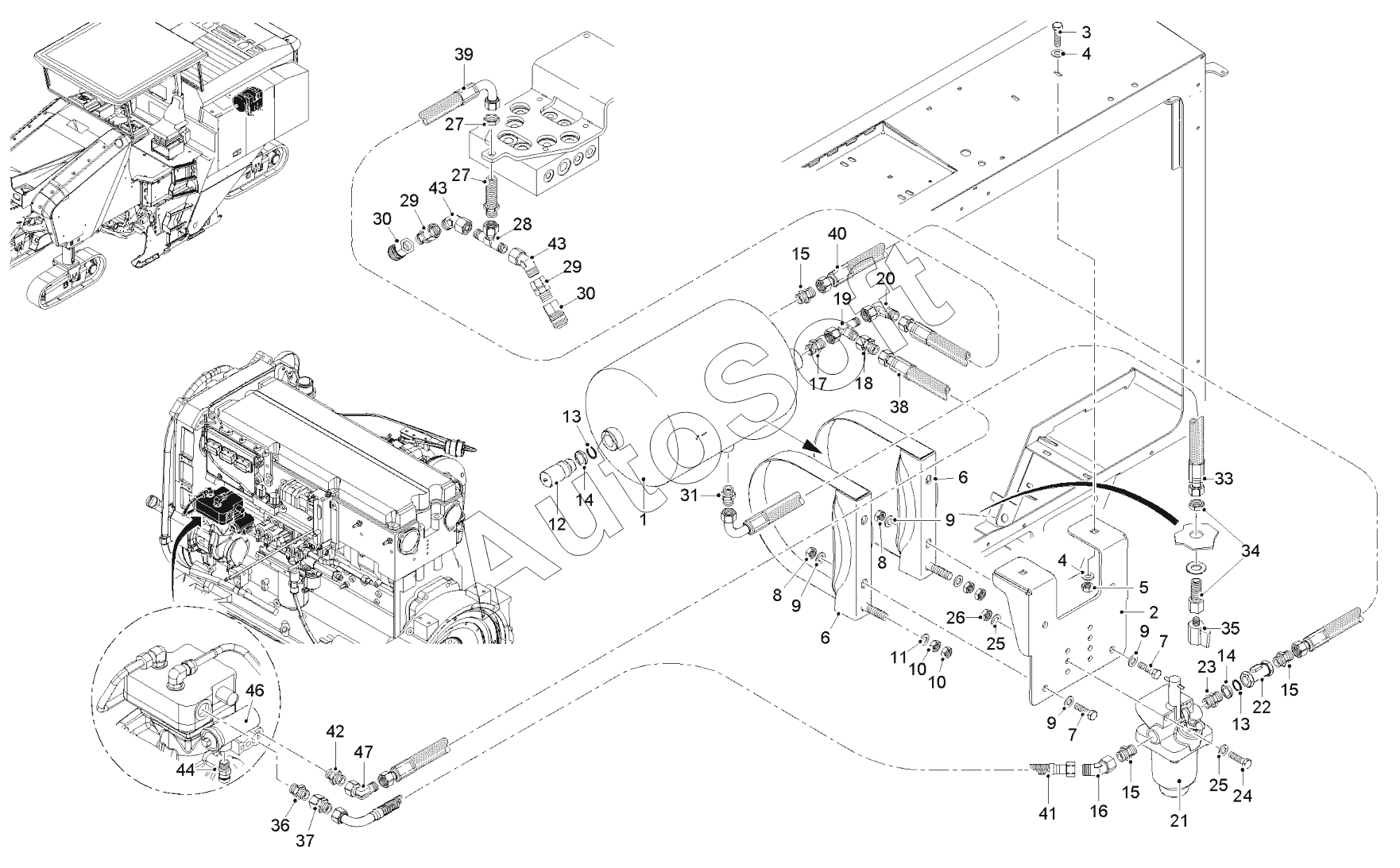

Каталог запасных частей к технике: WIRTGEN W200 (2018). COMPRESSED AIR SYSTEM
36
24
25
25
26
27
27
28
29
29
30
30
31
33
34
35
23
37
38
39
40
41
42
43
43
44
46
47
12
2
3
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
1
13
13
14
14
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | AIR TANK | |
| 2 | 2***3 | HOLDER | |
| 3 | 4***9 | SCREW | |
| 4 | 5***4 | WASHER | |
| 5 | 5***9 | HEXAGON NUT | |
| 6 | 7***0 | HOLDER | |
| 7 | 4***9 | SCREW | |
| 8 | 5***9 | HEXAGON NUT | |
| 9 | 5***4 | WASHER | |
| 10 | 5***3 | HEXAGON NUT | |
| 11 | 5***5 | WASHER | |
| 12 | 1***3 | RELIEF VALVE | |
| 13 | 1***8 | O-RING SEAL | |
| 14 | 1***3 | SEALING RING | |
| 15 | 2***4 | MALE STUD COUPLING | |
| 16 | 1***9 | ADJUSTABLE MALE STUD ELBOW | |
| 17 | 3***7 | MALE STUD COUPLING | |
| 18 | 5***7 | REDUCING COUPLING | |
| 19 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 20 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 21 | 6***7 | DEFROSTER | |
| 22 | 6***6 | NON-RETURN VALVE | |
| 23 | 2***0 | MALE STUD COUPLING | |
| 24 | 4***2 | SCREW | |
| 25 | 1***7 | HEXAGON NUT | |
| 26 | 5***6 | WASHER | |
| 27 | 4***6 | BULKHEAD COUPLING | |
| 28 | 1***6 | ADJUSTABLE EQUAL TEE | |
| 29 | 2***1 | STUD STANDPIPE ADAPTOR | |
| 30 | 1***0 | HOSE COUPLING | |
| 31 | 3***5 | MALE STUD COUPLING | |
| 33 | 1***8 | HYDRAULIC HOSE | |
| 34 | 4***0 | BULKHEAD COUPLING | |
| 35 | 1***2 | BALL-CLOSURE COCK | |
| 36 | 1***5 | MALE STUD COUPLING | |
| 37 | 5***0 | REDUCING COUPLING | |
| 38 | 1***7 | HYDRAULIC HOSE | |
| 39 | 2***9 | HYDRAULIC HOSE | |
| 40 | 4***7 | HYDRAULIC HOSE | |
| 41 | 3***0 | FLEXIBLE STEEL HOSE | |
| 42 | 1***8 | MALE STUD COUPLING | |
| 43 | 1***5 | ADJUSTABLE MALE STUD ELBOW | |
| 44 | 1***1 | BREATHER FILTER | |
| 46 | 2***5 | PRESSURE GOVERNOR | |
| 47 | 2***8 | ADJUSTABLE MALE STUD ELBOW |
