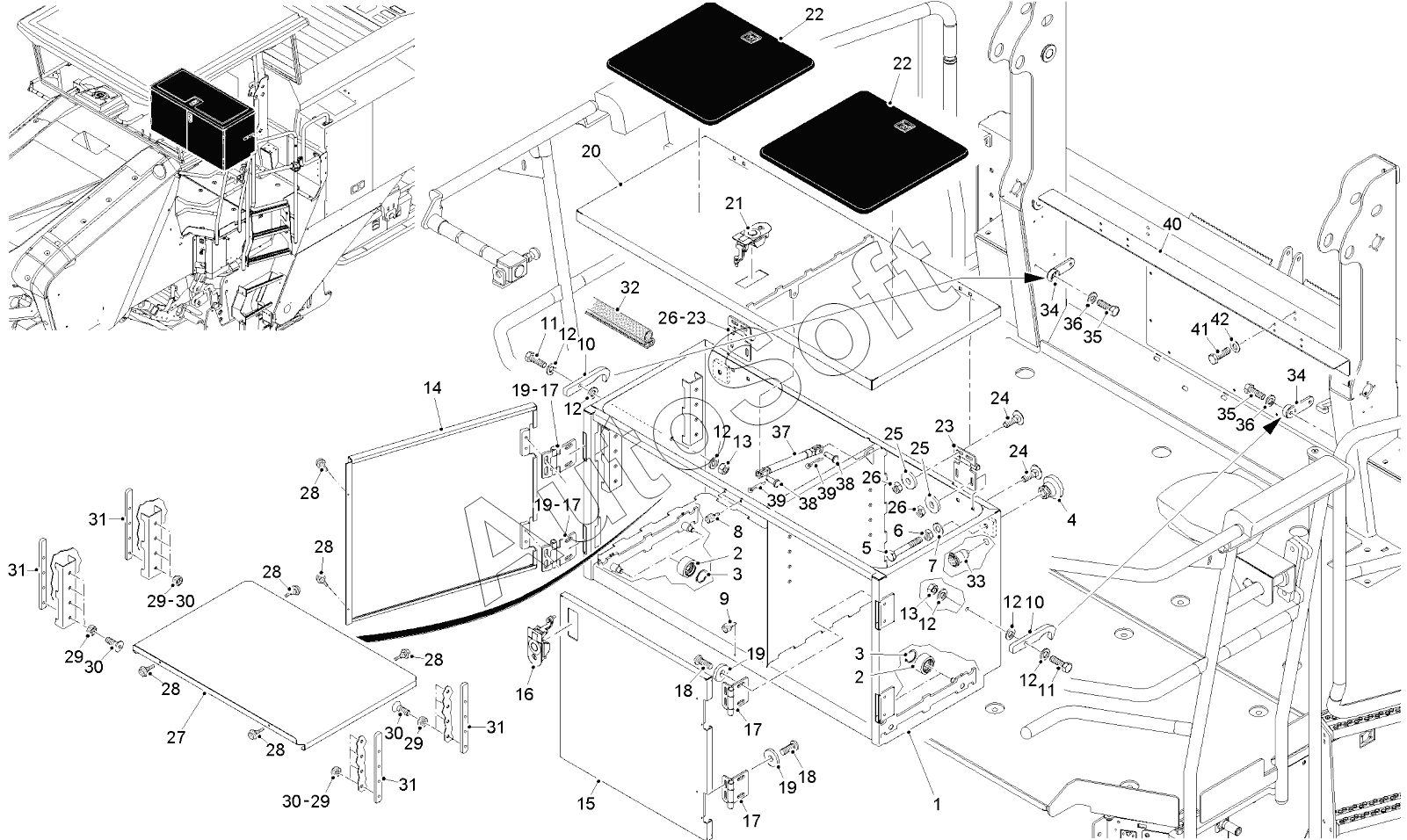

Каталог запасных частей к технике: WIRTGEN W200 (2018). STORAGE COMPARTMENT
33
23
23
24
24
25
25
26
26
26
27
28
28
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
31
32
22
22
34
34
35
35
36
36
37
38
38
39
39
40
41
42
12
12
12
12
12
12
2
2
3
3
4
5
6
7
8
9
10
10
11
11
1
13
13
14
15
16
17
17
17
17
18
18
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | CRATE | |
| 2 | 2***6 | TRACK ROLLER | |
| 3 | 1***0 | CIRCLIP | |
| 4 | 2***5 | JOINT | |
| 5 | 4***5 | SCREW | |
| 6 | 5***7 | HEXAGONAL NUT | |
| 7 | 5***4 | WASHER | |
| 8 | 2***2 | RUBBER BUFFER | |
| 9 | 2***9 | RUBBER BUFFER | |
| 10 | 2***5 | HOOK | |
| 11 | 4***1 | SCREW | |
| 12 | 5***4 | WASHER | |
| 13 | 5***9 | HEXAGON NUT | |
| 14 | 2***7 | DOOR LH | |
| 15 | 2***8 | DOOR RH | |
| 16 | 2***8 | FASTENER | |
| 17 | 2***6 | HINGE | |
| 18 | 1***1 | SCREW | |
| 19 | 5***7 | WASHER | |
| 20 | 2***9 | FLAP | |
| 21 | 2***8 | FASTENER | |
| 22 | 2***4 | SEAT SUPPORT | |
| 23 | 2***6 | HINGE | |
| 24 | 1***7 | SCREW | |
| 25 | 5***7 | WASHER | |
| 26 | 1***7 | HEXAGON NUT | |
| 27 | 2***5 | INSERTED PART | |
| 28 | 2***3 | RUBBER BUFFER | |
| 29 | 1***5 | WASHER | |
| 30 | 7***8 | SCREW | |
| 31 | 2***7 | STRIP | |
| 32 | 2***1 | SEALING RUBBER | |
| 33 | 7***9 | PLUG SOCKET | |
| 34 | 2***4 | HOLDER | |
| 35 | 4***9 | SCREW | |
| 36 | 5***6 | WASHER | |
| 37 | 2***1 | GAS SPRING | |
| 38 | 6***1 | BOLT | |
| 39 | 9***3 | SPLIT PIN | |
| 40 | 2***3 | COVER | |
| 41 | 5***1 | SCREW | |
| 42 | 5***0 | WASHER |
