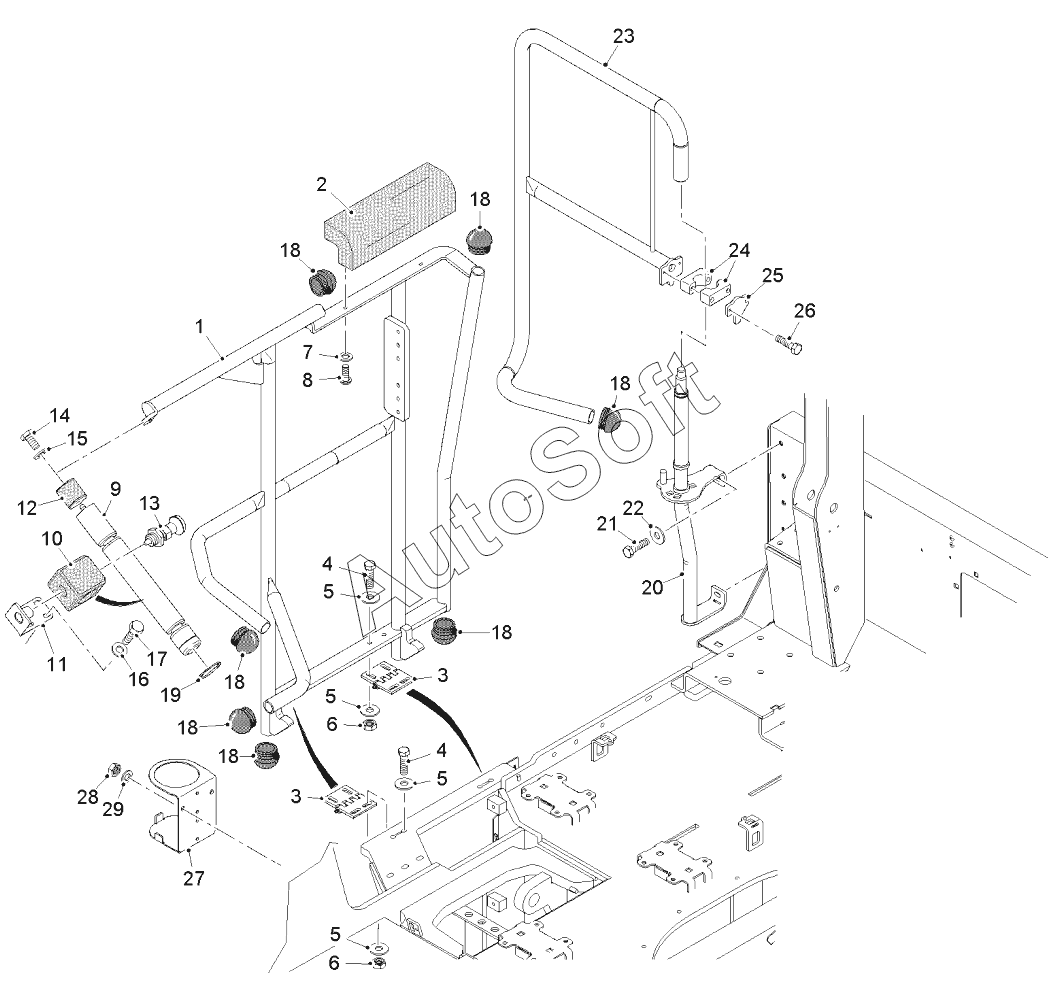

Каталог запасных частей к технике: WIRTGEN W200 (2018). HANDRAIL, RIGHT
1
2
3
3
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | HANDRAIL | |
| 2 | 2***3 | ARMREST | |
| 3 | 2***7 | FRAME JOINT FOR HOOD | |
| 4 | 5***6 | SCREW | |
| 5 | 5***8 | WASHER | |
| 6 | 5***6 | SCREW | |
| 7 | 5***0 | WASHER | |
| 8 | 1***6 | SCREW | |
| 9 | 2***7 | LOCKING MECHANISM | |
| 10 | 2***4 | GUIDANCE | |
| 11 | 2***5 | CENTERING | |
| 12 | 9***7 | RUBBER BUFFER | |
| 13 | 2***2 | LOCATING PIN | |
| 14 | 4***9 | SCREW | |
| 15 | 5***6 | WASHER | |
| 16 | 5***0 | WASHER | |
| 17 | 5***0 | SCREW | |
| 18 | 1***0 | LAMELLAR PLUG | |
| 19 | 1***8 | LOCKING RING | |
| 20 | 2***5 | HAND-RAIL | |
| 21 | 4***9 | SCREW | |
| 22 | 5***8 | WASHER | |
| 23 | 2***5 | HANDRAIL | |
| 24 | 1***2 | PIPE CLIP | |
| 25 | 2***8 | STRAP | |
| 26 | 1***0 | SCREW | |
| 27 | 1***0 | BOTTLE-SUPPORT | |
| 28 | 1***7 | HEXAGON NUT | |
| 29 | 5***6 | WASHER |
