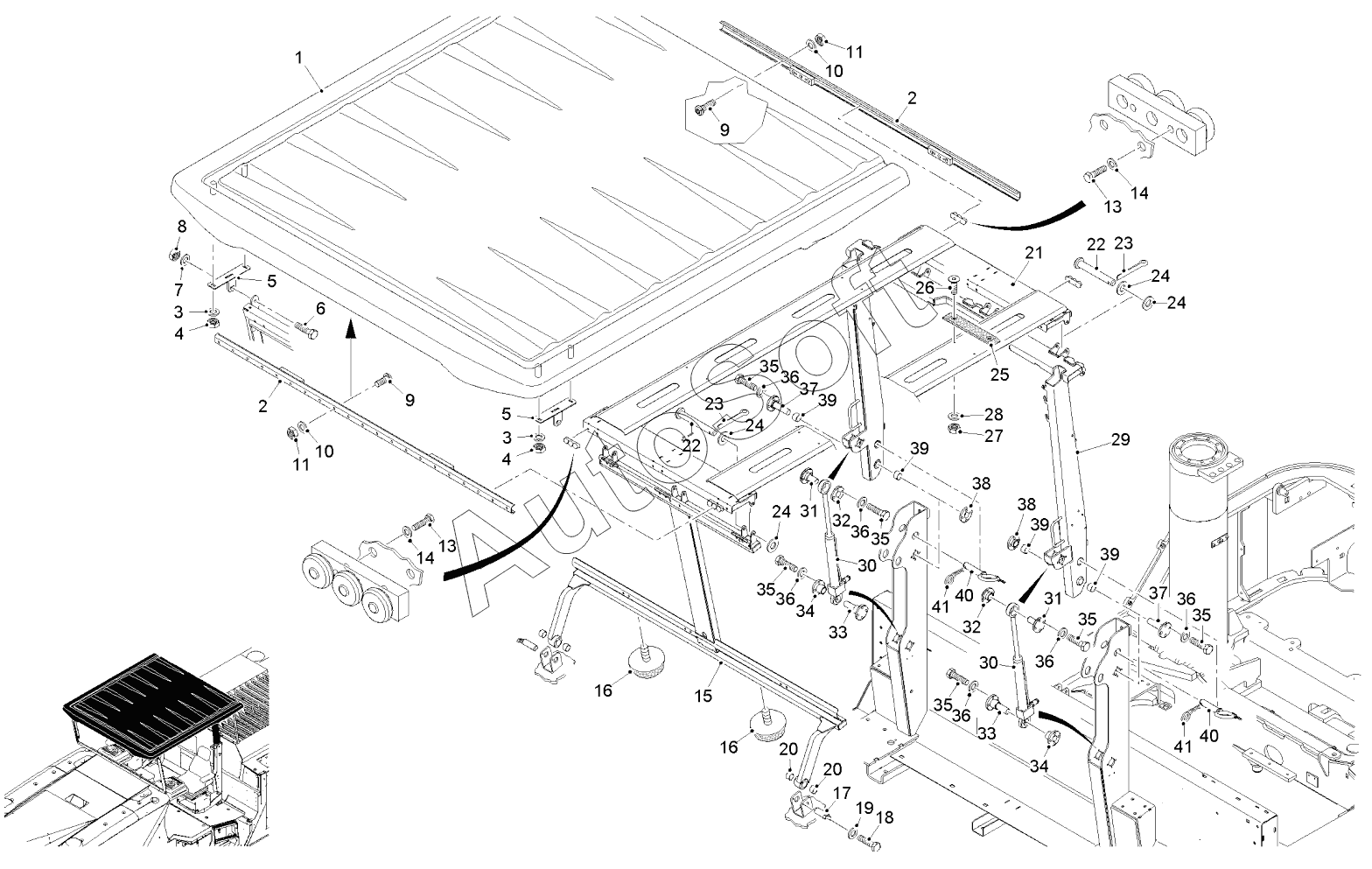

Каталог запасных частей к технике: WIRTGEN W200 (2018). PROTECTIVE ROOF
30
30
21
22
22
23
23
24
24
24
24
25
26
27
28
29
20
20
31
31
33
33
33
35
35
35
35
35
35
36
36
36
36
36
36
37
37
39
39
39
39
40
40
41
41
10
10
2
2
3
3
4
4
5
5
6
7
8
9
9
1
11
11
13
13
14
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | ROOF | |
| 2 | 2***0 | SLIDE RAIL | |
| 3 | 5***5 | WASHER | |
| 4 | 5***3 | HEXAGON NUT | |
| 5 | 2***1 | MOUNTING FIXTURE | |
| 6 | 4***2 | SCREW | |
| 7 | 5***8 | WASHER | |
| 8 | 5***9 | HEXAGON NUT | |
| 9 | 2***6 | SCREW | |
| 10 | 5***9 | WASHER | |
| 11 | 4***5 | HEXAGON NUT | |
| 13 | 5***0 | SCREW | |
| 14 | 5***0 | WASHER | |
| 15 | 2***6 | WINDOW FRAME | |
| 16 | 2***1 | RUBBER BUFFER | |
| 17 | 1***2 | BOLT | |
| 18 | 4***8 | SCREW | |
| 19 | 5***6 | WASHER | |
| 20 | 2***3 | BUSHING | |
| 21 | 2***6 | ROOF FRAME | |
| 22 | 2***7 | BOLT | |
| 23 | 5***6 | SPLIT PIN | |
| 24 | 5***4 | WASHER | |
| 25 | 1***4 | SLIDING PLATE | |
| 26 | 1***1 | SCREW | |
| 27 | 6***4 | CAP NUT | |
| 28 | 5***0 | WASHER | |
| 29 | 2***4 | FRAME | |
| 30 | 2***7 | HYDRAULIC CYLINDER | |
| 31 | 2***7 | AXLE | |
| 33 | 2***6 | AXLE | |
| 35 | 4***8 | SCREW | |
| 36 | 5***6 | WASHER | |
| 37 | 2***7 | AXLE | |
| 39 | 2***3 | BUSHING | |
| 40 | 2***1 | BOLT | |
| 41 | 7***5 | SPRING PIN |
