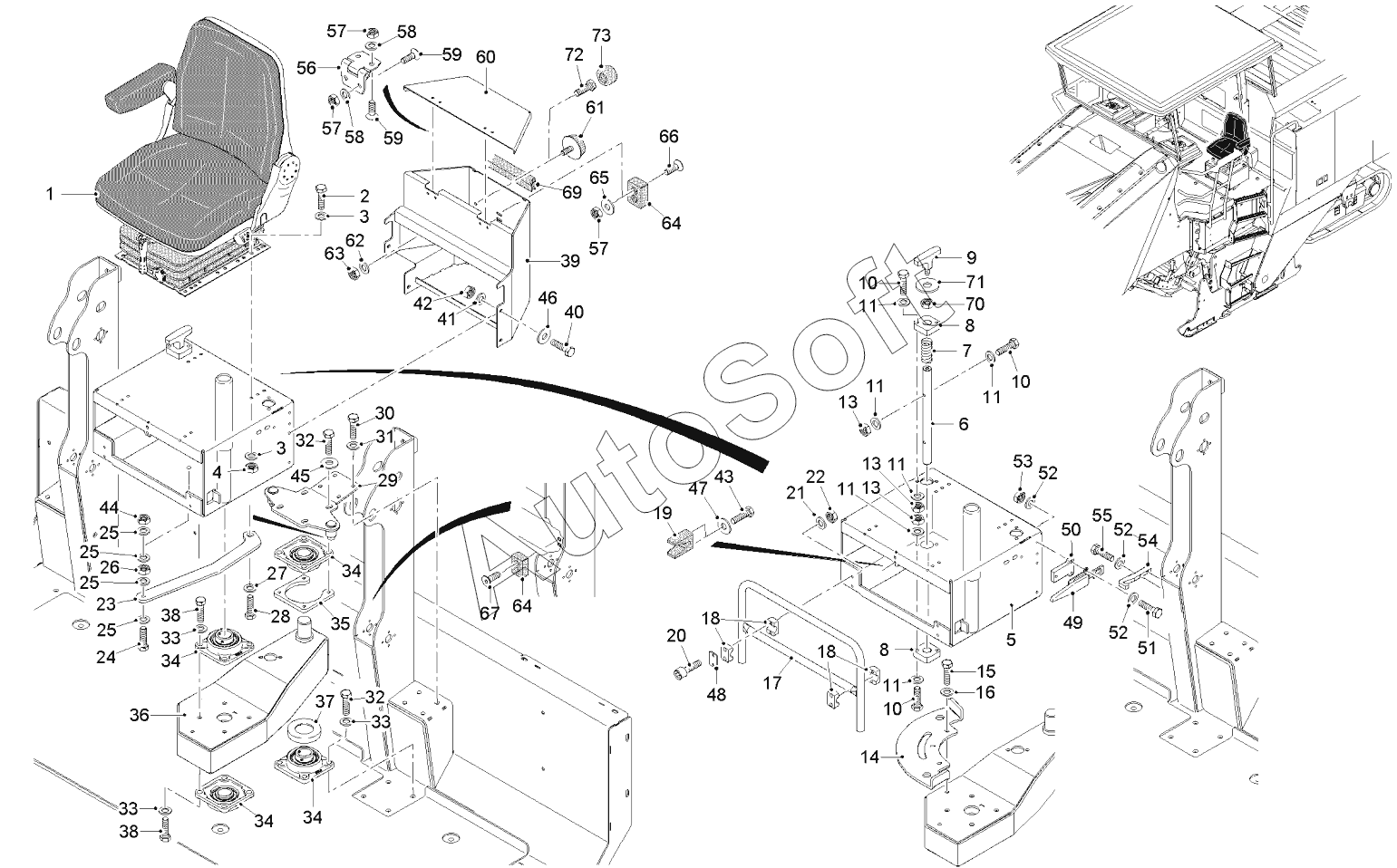

Каталог запасных частей к технике: WIRTGEN W200 (2018). OPERATORВґS SEAT LEFT
45
53
52
52
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
38
37
62
71
70
69
67
66
65
64
64
63
36
61
60
59
59
58
58
57
57
57
56
55
9
18
18
17
16
15
14
13
13
13
11
11
11
11
11
11
10
10
10
19
8
8
7
6
5
4
3
3
2
27
35
34
34
34
34
33
33
33
32
32
31
30
29
28
1
26
25
25
25
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | OPERATORґS SEAT LEFT | |
| 2 | 4***9 | SCREW | |
| 3 | 5***6 | WASHER | |
| 4 | 5***0 | HEXAGON NUT | |
| 5 | 2***3 | SEAT PEDESTAL | |
| 6 | 2***1 | TENON | |
| 7 | 2***1 | COMPRESSION SPRING | |
| 8 | 2***8 | GUIDE PLATE | |
| 9 | 2***4 | HANDLE | |
| 10 | 4***2 | SCREW | |
| 11 | 5***6 | WASHER | |
| 13 | 5***0 | HEXAGON NUT | |
| 14 | 2***0 | PLATE | |
| 15 | 4***9 | SCREW | |
| 16 | 5***6 | WASHER | |
| 17 | 2***6 | FOOTBOARD | |
| 18 | 4***7 | PIPE CLIP | |
| 19 | 1***8 | CLAMPING PIECE | |
| 20 | 1***7 | SCREW | |
| 21 | 5***0 | WASHER | |
| 22 | 4***5 | HEXAGON NUT | |
| 23 | 2***8 | BRACE | |
| 24 | 4***4 | SCREW | |
| 25 | 5***5 | WASHER | |
| 26 | 5***3 | HEXAGON NUT | |
| 27 | 5***0 | WASHER | |
| 28 | 5***0 | SCREW | |
| 29 | 2***4 | STRAP | |
| 30 | 4***0 | SCREW | |
| 31 | 5***4 | WASHER | |
| 32 | 4***4 | SCREW | |
| 33 | 5***5 | WASHER | |
| 34 | 5***9 | FLANGED BEARING | |
| 35 | 2***8 | FLANGE | |
| 36 | 2***8 | LEVER | |
| 37 | 2***0 | PROTECTIVE CAP | |
| 38 | 4***4 | SCREW | |
| 39 | 2***7 | STORAGE COMPARTMENT | |
| 40 | 5***1 | SCREW | |
| 41 | 5***0 | WASHER | |
| 42 | 4***5 | HEXAGON NUT | |
| 43 | 5***1 | SCREW | |
| 44 | 5***2 | HEXAGON NUT | |
| 45 | 3***4 | WASHER | |
| 46 | 6***7 | WASHER | |
| 47 | 6***7 | WASHER | |
| 48 | 4***8 | COVER PLATE | |
| 49 | 4***1 | FASTENING | |
| 50 | 2***3 | DISTANCE PIECE | |
| 51 | 5***3 | SCREW | |
| 52 | 5***0 | WASHER | |
| 53 | 4***5 | HEXAGON NUT | |
| 54 | 2***6 | HOOK | |
| 55 | 5***2 | SCREW | |
| 56 | 1***5 | HINGE | |
| 57 | 4***5 | HEXAGON NUT | |
| 58 | 5***0 | WASHER | |
| 59 | 1***6 | SCREW | |
| 60 | 2***5 | LID | |
| 61 | 2***1 | RUBBER BUFFER | |
| 62 | 5***6 | WASHER | |
| 63 | 5***8 | HEXAGON NUT | |
| 64 | 2***8 | STOP | |
| 65 | 6***7 | WASHER | |
| 66 | 6***1 | SCREW | |
| 67 | 6***8 | SCREW | |
| 69 | 1***5 | SEALING PROFILE | |
| 70 | 5***8 | HEXAGON NUT | |
| 71 | 5***5 | WASHER |
