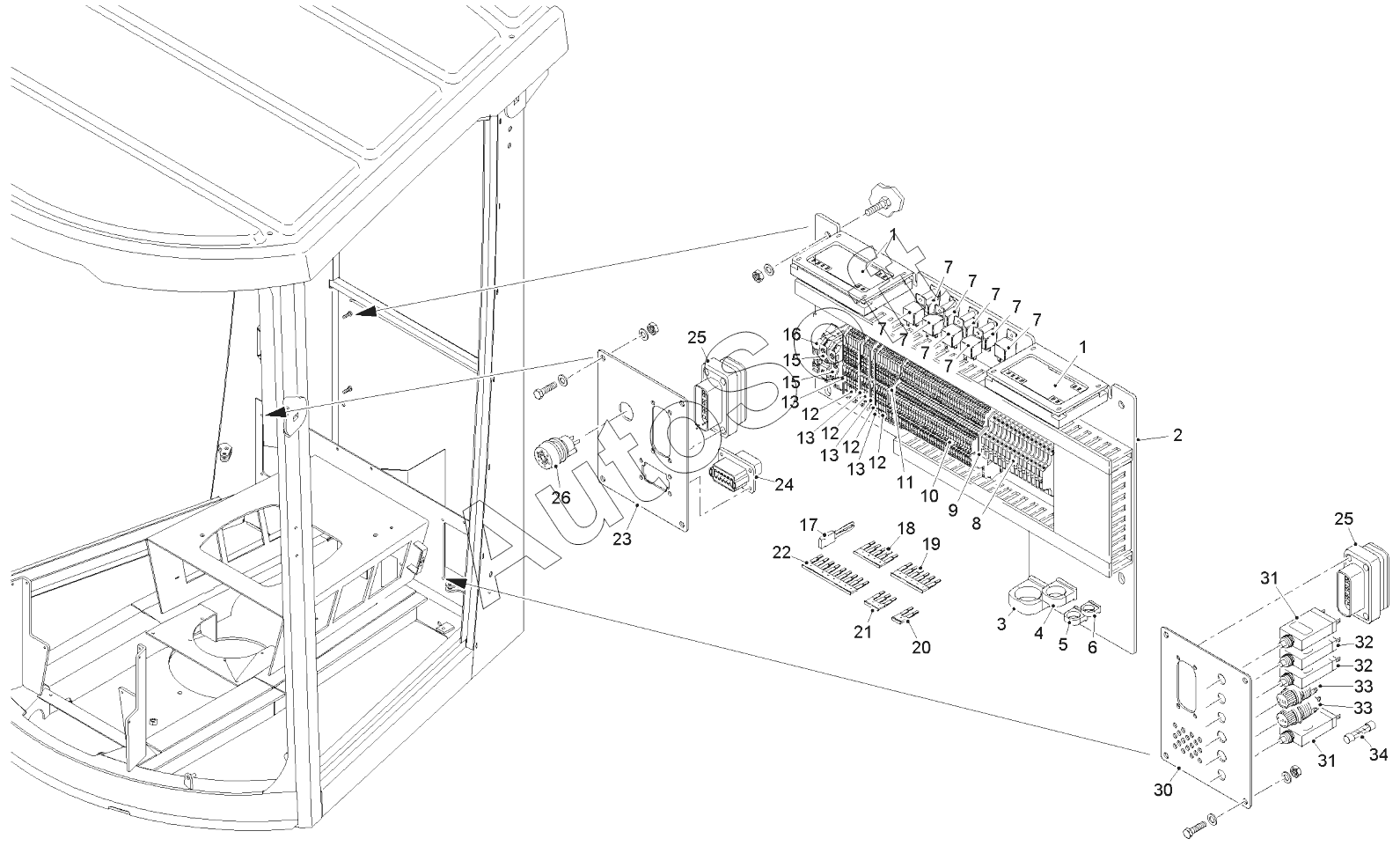

Каталог запасных частей к технике: WIRTGEN W200 (2018). CABIN MOUNTING PLATE
17
34
33
33
32
32
31
31
30
26
25
25
24
23
22
21
20
19
18
1
1
16
15
15
13
13
13
13
12
12
12
12
11
10
9
8
7
7
7
7
7
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | CAN NODE | |
| 2 | 2***7 | CONNECTING PLATE | |
| 3 | 1***9 | HOLDER | |
| 4 | 1***0 | HOLDER | |
| 5 | 1***1 | HOLDER | |
| 6 | 1***7 | HOLDER | |
| 7 | 4***2 | RELAY | |
| 8 | 1***6 | TERMINAL BLOCK | |
| 9 | 1***8 | PLATE | |
| 10 | 1***8 | TERMINAL BLOCK | |
| 11 | 1***7 | PLATE | |
| 12 | 1***6 | TERMINAL BLOCK | |
| 13 | 1***7 | PLATE | |
| 15 | 2***0 | TERMINAL BLOCK | |
| 16 | 2***4 | END STOP BRACKET | |
| 17 | 1***8 | JOINING ELEMENT | |
| 18 | 1***1 | JOINING ELEMENT | |
| 19 | 2***4 | JOINING ELEMENT | |
| 20 | 1***4 | JOINING ELEMENT | |
| 21 | 1***3 | JOINING ELEMENT | |
| 22 | 2***7 | JOINING ELEMENT | |
| 23 | 2***9 | METAL PLATE | |
| 24 | 2***7 | CONNECTOR SHELL | |
| 25 | 2***1 | PLUG | |
| 26 | 1***6 | ALARM TRANSMITTER | |
| 30 | 2***6 | METAL PLATE | |
| 31 | 2***0 | FUSE AUTOMAT | |
| 32 | 2***8 | FUSE AUTOMAT | |
| 33 | 1***8 | FUSE HOLDER | |
| 34 | 2***5 | GLASS-FUSE |
