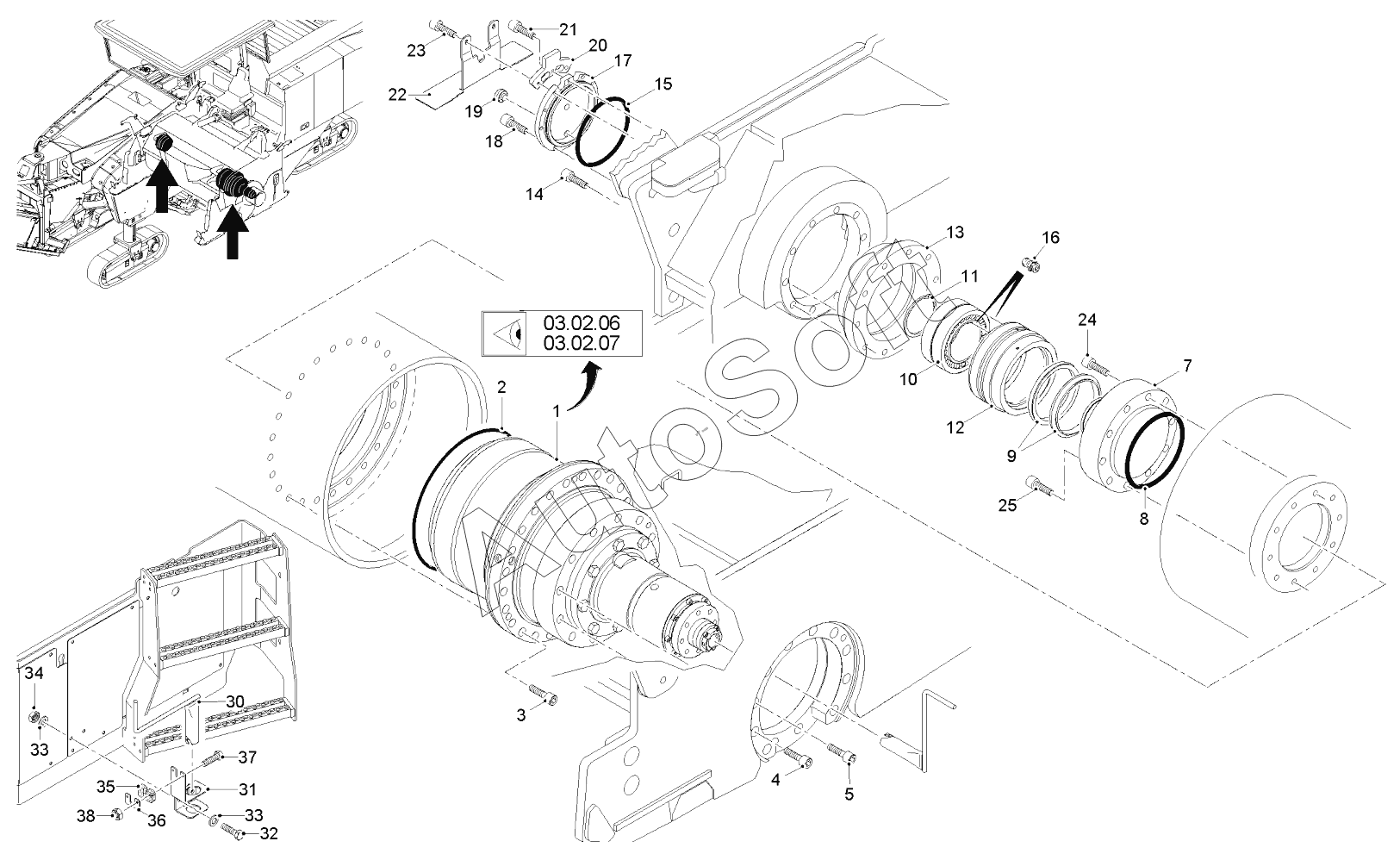

Каталог запасных частей к технике: WIRTGEN W200 (2018). DRUM BEARING FB2000/2200
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | GEARBOX | |
| 2 | 4***5 | O-RING SEAL | |
| 3 | 4***4 | SCREW | |
| 4 | 1***1 | SCREW | |
| 5 | 2***8 | SCREW | |
| 7 | 2***6 | BEARING SHAFT | |
| 8 | 1***5 | O-RING SEAL | |
| 9 | 9***0 | AXIAL FACE SEAL | |
| 10 | 2***5 | SPHERICAL ROLLER BEARING | |
| 11 | 3***6 | LOCKING RING | |
| 12 | 9***0 | BEARING HOUSING | |
| 13 | 2***1 | BEARING SHELL | |
| 14 | 5***5 | SCREW | |
| 15 | 2***0 | O-RING SEAL | |
| 16 | 1***5 | GREASING NIPPLE | |
| 17 | 2***0 | LID | |
| 18 | 4***8 | SCREW | |
| 19 | 1***9 | SCREWED SEALING PLUG | |
| 20 | 2***1 | LOCKING SHEET | |
| 21 | 4***0 | SCREW | |
| 22 | 2***1 | LID | |
| 23 | 4***1 | SCREW | |
| 24 | 4***3 | SCREW | |
| 25 | 4***0 | SCREW | |
| 30 | 2***3 | CRANK | |
| 31 | 2***8 | HOLDER | |
| 32 | 4***8 | SCREW | |
| 33 | 5***4 | WASHER | |
| 34 | 5***9 | HEXAGON NUT | |
| 35 | 2***0 | CLAMPING PIECE | |
| 36 | 2***5 | PLATE | |
| 37 | 5***6 | SCREW | |
| 38 | 5***9 | HEXAGON NUT |
