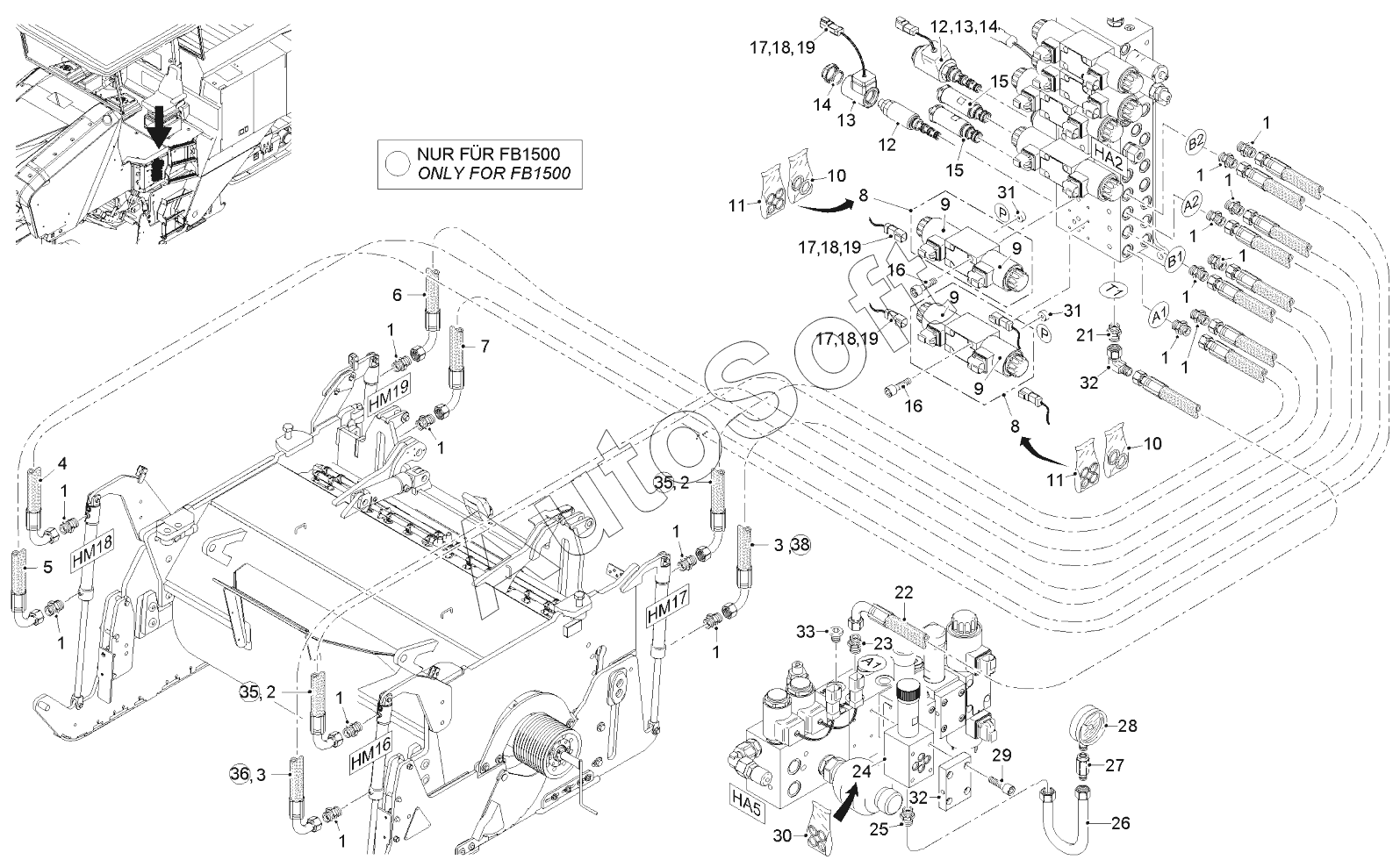

Каталог запасных частей к технике: WIRTGEN W200 (2018). SIDE PLATE UP/DOWN
28
19
19
19
21
22
23
24
25
26
27
18
18
18
29
30
31
31
32
32
33
35
35
36
38
10
10
2
2
3
3
4
5
6
7
8
8
9
9
9
9
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | MALE STUD COUPLING | |
| 2 | 1***1 | HYDRAULIC HOSE | |
| 3 | 3***8 | HYDRAULIC HOSE | |
| 4 | 9***3 | HYDRAULIC HOSE | |
| 5 | 1***9 | HYDRAULIC HOSE | |
| 6 | 2***7 | HYDRAULIC HOSE | |
| 7 | 2***8 | HYDRAULIC HOSE | |
| 8 | 2***9 | DIRECTIONAL VALVE | |
| 9 | 2***1 | SOLENOID COIL | |
| 10 | 1***6 | O-RING SEAL | |
| 11 | 4***2 | O-RING SEAL | |
| 12 | 2***3 | BASE CARTRIDGE | |
| 13 | 2***5 | SOLENOID COIL | |
| 14 | 1***7 | O-RING SEAL | |
| 15 | 2***6 | VALVE CARTRIDGE | |
| 16 | 5***3 | SCREW | |
| 17 | 2***4 | PLUG | |
| 18 | 2***7 | LOCKING MECHANISM | |
| 19 | 1***9 | CRIMP CONNECTOR | |
| 21 | 1***9 | MALE STUD COUPLING | |
| 22 | 1***0 | HYDRAULIC HOSE | |
| 23 | 1***6 | MALE STUD COUPLING | |
| 24 | 1***1 | PRESSURE REDUCTION VALVE | |
| 25 | 3***2 | MALE STUD COUPLING | |
| 26 | 2***6 | PIPE LINE | |
| 27 | 4***9 | PARALLE FEMALE STUD COUPLING | |
| 28 | 2***7 | MANOMETER | |
| 29 | 1***7 | SCREW | |
| 30 | 4***2 | O-RING SEAL | |
| 31 | 2***5 | ORIFICE PLATE | |
| 32 | 1***2 | COVER PLATE | |
| 33 | 9***2 | SCREWED SEALING PLUG | |
| 35 | 1***8 | HYDRAULIC HOSE | |
| 36 | 8***3 | HYDRAULIC HOSE | |
| 38 | 2***1 | HYDRAULIC HOSE |
