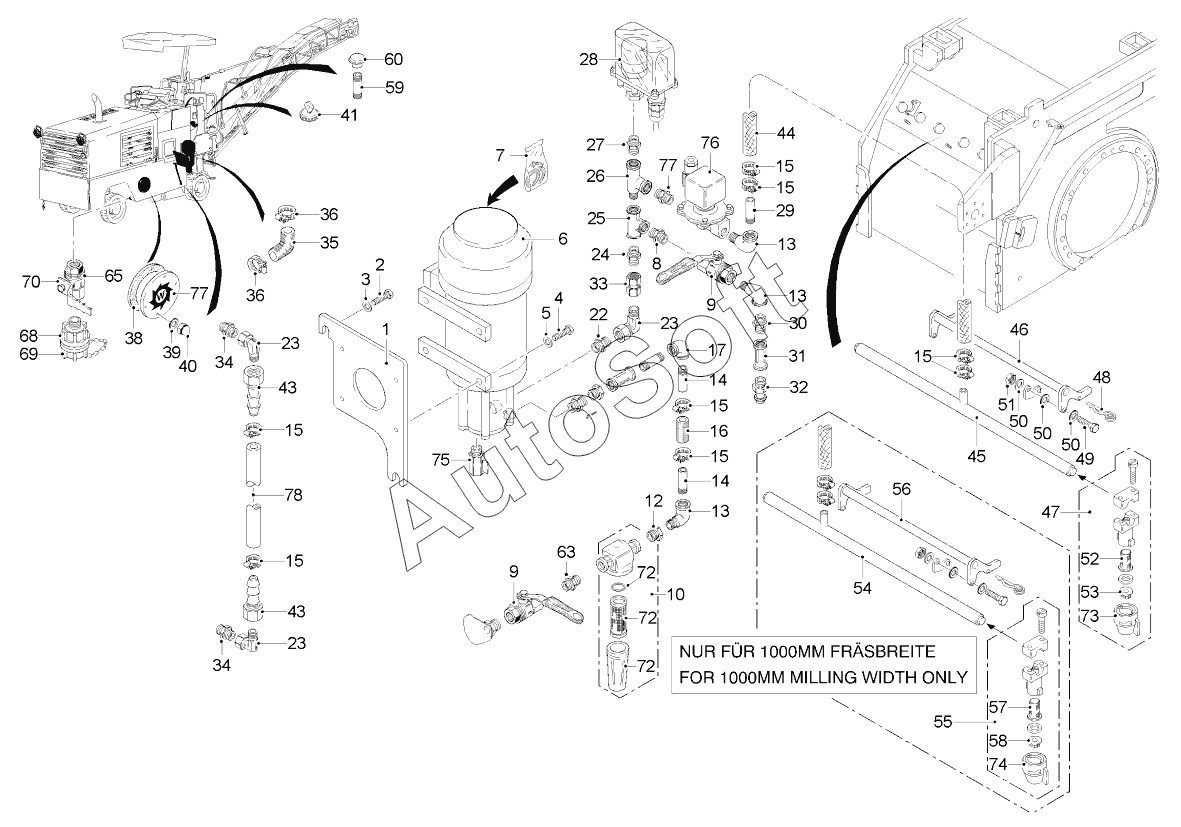

Каталог запасных частей к технике: WIRTGEN W1000L (2017). WATER SYSTEM
47
55
54
53
52
51
50
50
50
49
48
56
46
45
44
43
43
41
40
39
38
70
78
77
77
76
75
74
73
72
72
72
71
37
69
68
65
63
60
59
58
57
10
18
17
16
15
15
15
15
15
15
15
14
14
13
13
13
12
11
19
9
9
8
7
6
5
4
3
2
28
36
36
35
34
34
33
32
31
30
29
1
27
26
25
24
23
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | PLATE | |
| 2 | 4***9 | SCREW | |
| 3 | 5***5 | WASHER | |
| 4 | 5***1 | SCREW | |
| 5 | 5***9 | WASHER | |
| 6 | 2***6 | WATER PUMP ELECTRIC WITH DRIVE | |
| 7 | 1***7 | SEALING KIT FOR PUMP | |
| 8 | 5***2 | TWIN NIPPLE | |
| 9 | 7***6 | BALL-CLOSURE COCK | |
| 10 | 6***5 | WATER FILTER | |
| 11 | 6***6 | WATER FILTER INSERT | |
| 12 | 7***8 | REDUCING BUSH | |
| 13 | 5***5 | ANGLE | |
| 14 | 9***0 | WELD-ON CONNECTOR | |
| 15 | 3***9 | HOSE CLAMP | |
| 16 | 1***9 | PVC HOSE | |
| 17 | 5***3 | ANGLE | |
| 18 | 1***8 | TWIN PIPE NIPPLE | |
| 19 | 1***7 | PIPE FITTING | |
| 20 | 5***9 | REDUCING BUSH | |
| 21 | 5***1 | TWIN NIPPLE | |
| 22 | 1***6 | MALE STUD COUPLING | |
| 23 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 24 | 9***0 | MALE STUD COUPLING | |
| 25 | 5***6 | T-PIECE | |
| 26 | 4***3 | T-PIECE | |
| 27 | 4***7 | HEX NIPPLE, REDUCING | |
| 28 | 1***0 | PRESSURE MONITOR | |
| 29 | 2***4 | PIPE SOCKET | |
| 30 | 4***2 | HEX NIPPLE, REDUCING | |
| 31 | 5***6 | SOCKET | |
| 32 | 4***4 | UNIVERSAL ADAPTER | |
| 33 | 5***5 | STRAIGHT COUPLING | |
| 34 | 3***1 | MALE STUD COUPLING | |
| 35 | 4***5 | RUBBER BEND | |
| 36 | 3***4 | WORM DRIVE HOSE CLIP | |
| 37 | 2***0 | CONTAINER SEAL | |
| 38 | 6***6 | PROFILED SEAL | |
| 39 | 5***4 | WASHER | |
| 40 | 6***9 | CAP NUT | |
| 41 | 3***3 | TANK CAP | |
| 43 | 1***1 | HOSE SUPPORT | |
| 44 | 1***9 | PVC HOSE | |
| 45 | 1***3 | DISTRIBUTOR PIPE | |
| 46 | 1***6 | HOLDER | |
| 47 | 7***5 | NOZZLE UNIT | |
| 48 | 7***0 | SPRING PIN | |
| 49 | 4***1 | SCREW | |
| 50 | 5***6 | WASHER | |
| 51 | 1***7 | HEXAGON NUT | |
| 52 | 7***8 | VALVE FOR NOZZLE UNIT | |
| 53 | 1***7 | NOZZLE | |
| 54 | 7***3 | DISTRIBUTOR PIPE | |
| 55 | 1***7 | NOZZLE UNIT | |
| 56 | 7***1 | HOLDER | |
| 57 | 7***8 | VALVE FOR NOZZLE UNIT | |
| 58 | 1***7 | NOZZLE | |
| 59 | 1***7 | TWIN NIPPLE | |
| 60 | 1***1 | VENTILATION CAP | |
| 63 | 9***4 | HEX NIPPLE, REDUCING | |
| 65 | 3***8 | BALL-CLOSURE COCK | |
| 68 | 3***7 | COUPLING | |
| 69 | 1***6 | COUPLING | |
| 70 | 1***5 | HANDLE | |
| 71 | 6***7 | FILTER HOUSING | |
| 72 | 1***7 | O-RING SEAL | |
| 73 | 1***0 | CAP | |
| 74 | 1***0 | CAP | |
| 75 | 1***2 | BALL-CLOSURE COCK | |
| 76 | 2***1 | SOLENOID VALVE | |
| 77 | 5***2 | TWIN NIPPLE | |
| 78 | 1***9 | PVC HOSE |
