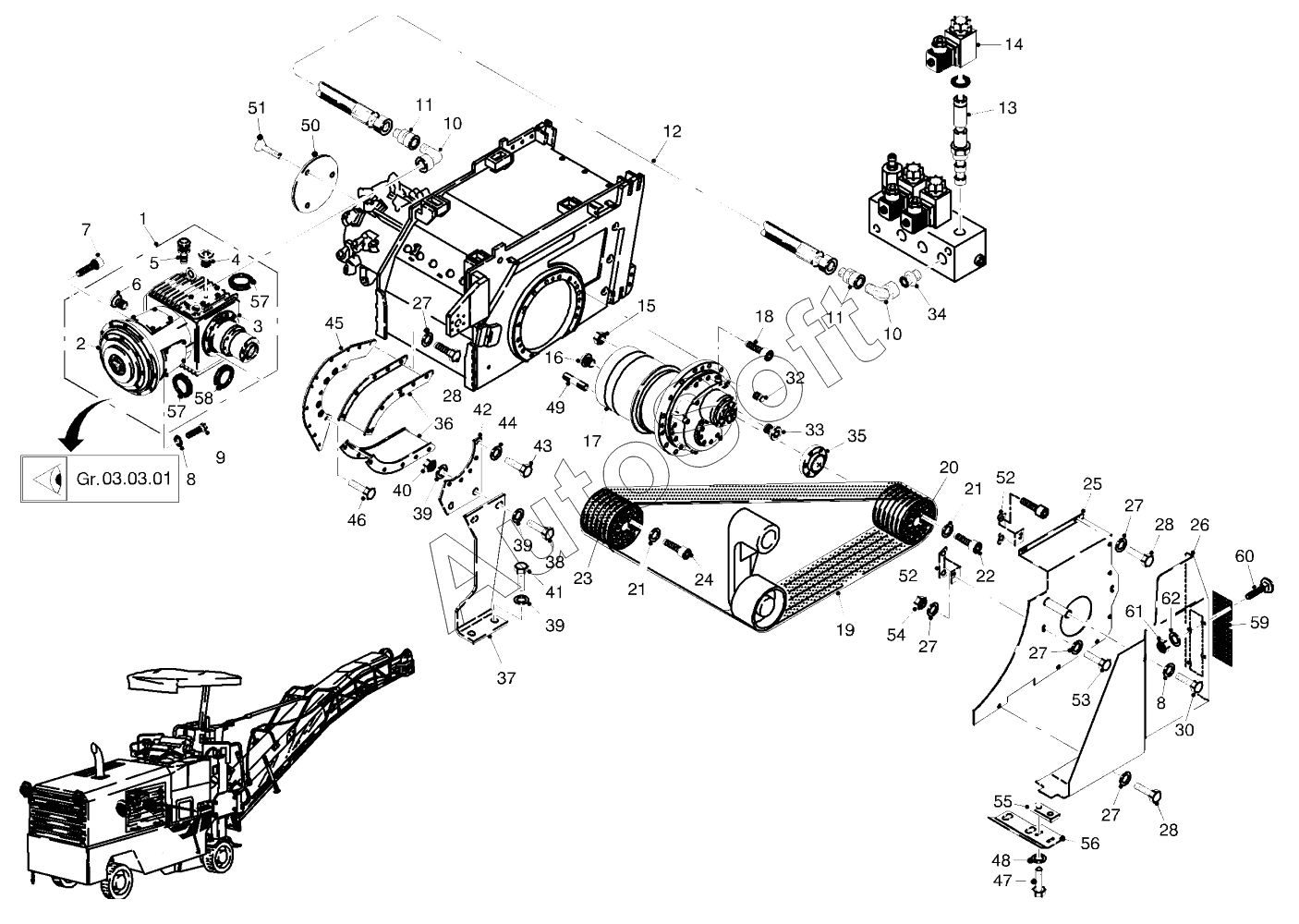

Каталог запасных частей к технике: WIRTGEN W1000L (2017). DRIVE/MILL.DRUM FB400/500/600
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
27
27
27
28
28
28
30
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | GEARBOX | |
| 2 | 7***6 | COUPLING | |
| 3 | 8***1 | GEARBOX | |
| 4 | 1***6 | SCREWED SEALING PLUG | |
| 5 | 5***4 | BREATHER FILTER | |
| 6 | 7***4 | SCREWED SEALING PLUG | |
| 7 | 4***4 | SCREW | |
| 8 | 5***1 | WASHER | |
| 9 | 4***0 | SCREW | |
| 10 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 11 | 5***7 | REDUCING COUPLING | |
| 12 | 2***5 | HYDRAULIC HOSE | |
| 13 | 7***6 | BASE CARTRIDGE | |
| 14 | 7***7 | SOLENOID COIL | |
| 15 | 6***1 | HEXAGON NUT | |
| 16 | 5***9 | CONE PLUG | |
| 17 | 9***8 | GEARBOX | |
| 18 | 4***2 | SCREW | |
| 19 | 9***3 | POWER BELT COMPOUND UNIT | |
| 20 | 9***8 | V-BELT PULLEY | |
| 21 | 5***7 | WASHER | |
| 22 | 4***2 | SCREW | |
| 23 | 9***6 | V-BELT PULLEY | |
| 24 | 4***8 | SCREW | |
| 25 | 1***8 | DRIVE BELT COVER | |
| 26 | 1***2 | DRIVE BELT COVER | |
| 27 | 5***5 | WASHER | |
| 28 | 4***8 | SCREW | |
| 30 | 4***6 | SCREW | |
| 32 | 1***5 | GREASING NIPPLE | |
| 33 | 8***3 | SCREWED SEALING PLUG | |
| 34 | 3***2 | MALE STUD COUPLING | |
| 35 | 9***7 | DISTANCE RING | |
| 36 | 1***2 | V-BELT PROTECTION | |
| 37 | 1***8 | GEARBOX SUPPORT | |
| 38 | 4***0 | SCREW | |
| 39 | 2***5 | WASHER | |
| 40 | 2***2 | HEXAGON NUT | |
| 41 | 4***3 | SCREW | |
| 42 | 1***9 | GEARBOX SUPPORT | |
| 43 | 4***6 | SCREW | |
| 44 | 5***7 | WASHER | |
| 45 | 1***1 | HOLDER | |
| 46 | 4***5 | SCREW | |
| 47 | 4***0 | SCREW | |
| 48 | 5***8 | WASHER | |
| 49 | 1***1 | WHEEL MOUNTING BOLT | |
| 50 | 1***6 | FLANGE | |
| 51 | 1***0 | SCREW | |
| 52 | 1***4 | HOLDER | |
| 53 | 4***9 | SCREW | |
| 54 | 5***9 | HEXAGON NUT | |
| 55 | 1***6 | PAD PLATE | |
| 56 | 1***6 | METAL SEALING SHEET | |
| 57 | 8***2 | SHAFT SEAL | |
| 58 | 7***7 | SHAFT SEAL | |
| 59 | 1***1 | PERFORATED SHEET | |
| 60 | 1***5 | SCREW | |
| 61 | 1***7 | HEXAGON NUT | |
| 62 | 5***1 | WASHER |
