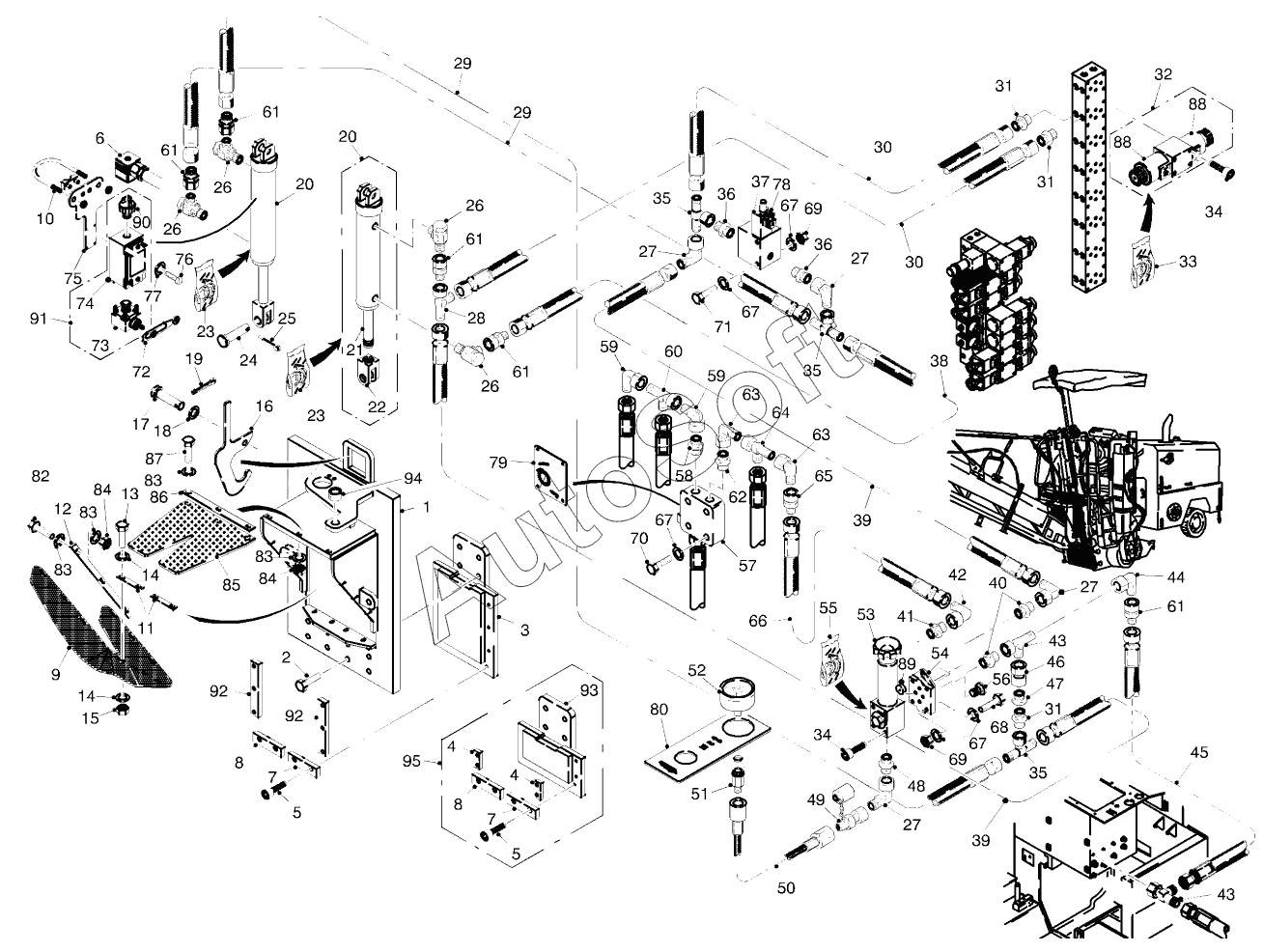

Каталог запасных частей к технике: WIRTGEN W1000L (2017). SCRAPER FB300
60
71
70
69
69
68
67
67
67
67
66
65
64
63
63
62
61
61
61
61
61
72
59
59
58
57
56
55
54
53
52
51
50
49
84
84
95
94
93
92
92
91
90
89
88
88
87
86
85
48
83
83
83
83
82
80
79
78
77
76
75
74
73
13
24
23
23
22
21
20
20
19
18
17
16
15
14
14
25
12
11
10
9
8
8
7
7
6
5
5
4
4
3
2
36
36
47
46
45
44
43
43
42
41
40
39
39
38
37
1
35
35
35
34
34
33
32
31
31
31
30
30
29
29
28
27
27
27
27
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | SCRAPER | |
| 2 | 4***3 | SCREW | |
| 3 | 1***1 | SHOVEL PLATE | |
| 4 | 5***1 | SCRAPER BLADE B 100 | |
| 5 | 4***7 | SCREW | |
| 6 | 1***7 | FEMALE PLUG | |
| 7 | 5***6 | SCRAPER BLADE B 145 L | |
| 8 | 5***5 | SCRAPER BLADE B 145 R | |
| 9 | 1***3 | EJECTOR RUBBER | |
| 10 | 3***7 | PIPE CLIP | |
| 11 | 4***9 | STRIP | |
| 12 | 3***3 | RAIL | |
| 13 | 4***1 | SCREW | |
| 14 | 5***5 | WASHER | |
| 15 | 5***9 | HEXAGON NUT | |
| 16 | 9***5 | LATCH | |
| 17 | 8***9 | BOLT | |
| 18 | 4***1 | WASHER | |
| 19 | 9***2 | SPLIT PIN | |
| 20 | 1***9 | HYDRAULIC CYLINDER | |
| 21 | 4***8 | PISTON ROD | |
| 22 | 1***8 | FORK HEAD | |
| 23 | 6***5 | SET OF SEALS | |
| 24 | 1***2 | BOLT | |
| 25 | 9***6 | SPLIT PIN | |
| 26 | 3***4 | BANJO COUPLING,ONE-PIECE BOLT | |
| 27 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 28 | 2***7 | ADJ.MALE STUD TEE-STUD BARREL | |
| 29 | 2***5 | HYDRAULIC HOSE | |
| 30 | 9***0 | HYDRAULIC HOSE | |
| 31 | 7***4 | THROTTLE CONNECTOR | |
| 32 | 1***3 | DIRECTIONAL VALVE | |
| 33 | 1***1 | SET OF SEALS | |
| 34 | 5***2 | SCREW | |
| 35 | 9***6 | ADJUSTABLE EQUAL TEE | |
| 36 | 3***3 | MALE STUD COUPLING | |
| 37 | 6***0 | DIRECTIONAL CONTROL VALVE | |
| 38 | 6***7 | HYDRAULIC HOSE | |
| 39 | 1***9 | HYDRAULIC HOSE | |
| 40 | 7***3 | THROTTLE CONNECTOR | |
| 41 | 1***4 | MALE STUD COUPLING | |
| 42 | 1***5 | ADJUSTABLE MALE STUD ELBOW | |
| 43 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 44 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 45 | 9***9 | HYDRAULIC HOSE | |
| 46 | 5***5 | STRAIGHT COUPLING | |
| 47 | 5***0 | FEMALE STUD COUPLING | |
| 48 | 5***0 | MALE STUD COUPLING | |
| 49 | 1***8 | KIT MEASURING CONNECTOR 8L/S | |
| 50 | 6***5 | MEASURING HOSE | |
| 51 | 4***9 | MANOMETER CONNECTOR | |
| 52 | 5***9 | MANOMETER | |
| 53 | 1***6 | PRESSURE REDUCTION VALVE | |
| 54 | 3***6 | CONNECTION PLATE | |
| 55 | 1***7 | SET OF SEALS | |
| 56 | 9***2 | SCREWED SEALING PLUG | |
| 57 | 1***2 | FLOW REGULATOR VALVE | |
| 58 | 2***4 | MALE STUD COUPLING | |
| 59 | 1***6 | ADJUSTABLE MALE STUD ELBOW | |
| 60 | 1***4 | ADJ.MALE STUD TEE-STUD BARREL | |
| 61 | 5***7 | REDUCING COUPLING | |
| 62 | 4***2 | MALE STUD COUPLING | |
| 63 | 3***2 | ADJUSTABLE MALE STUD ELBOW | |
| 64 | 4***7 | ADJUSTABLE STUD BARREL TEE | |
| 65 | 5***8 | REDUCING COUPLING | |
| 66 | 1***7 | HYDRAULIC HOSE | |
| 67 | 5***9 | WASHER | |
| 68 | 5***3 | SCREW | |
| 69 | 5***0 | HEXAGON NUT | |
| 70 | 5***0 | SCREW | |
| 71 | 5***9 | SCREW | |
| 72 | 2***0 | ROLLER LEVER | |
| 73 | 1***8 | SWITCH CONNECTOR | |
| 74 | 1***7 | POSITION SWITCH | |
| 75 | 1***6 | HOLDER SYSTEM | |
| 76 | 8***0 | SCREW | |
| 77 | 5***1 | WASHER | |
| 78 | 2***6 | FEMALE PLUG | |
| 79 | 9***6 | INSTRUMENT BOARD | |
| 80 | 9***2 | INSTRUMENT BOARD | |
| 82 | 5***5 | SCREW | |
| 83 | 5***1 | WASHER | |
| 84 | 5***9 | HEXAGON NUT | |
| 85 | 1***1 | EJECTOR RUBBER | |
| 86 | 1***9 | STRIP | |
| 87 | 4***9 | SCREW | |
| 88 | 1***0 | SOLENOID | |
| 89 | 1***1 | ORIFICE PLATE | |
| 90 | 1***7 | PLUG | |
| 91 | 1***1 | LIMIT SWITCH | |
| 92 | 4***8 | SCRAPER BLADE | |
| 93 | 1***2 | SHOVEL PLATE | |
| 94 | 4***3 | BUSHING | |
| 95 | 1***2 | PARTIAL LOADING |
