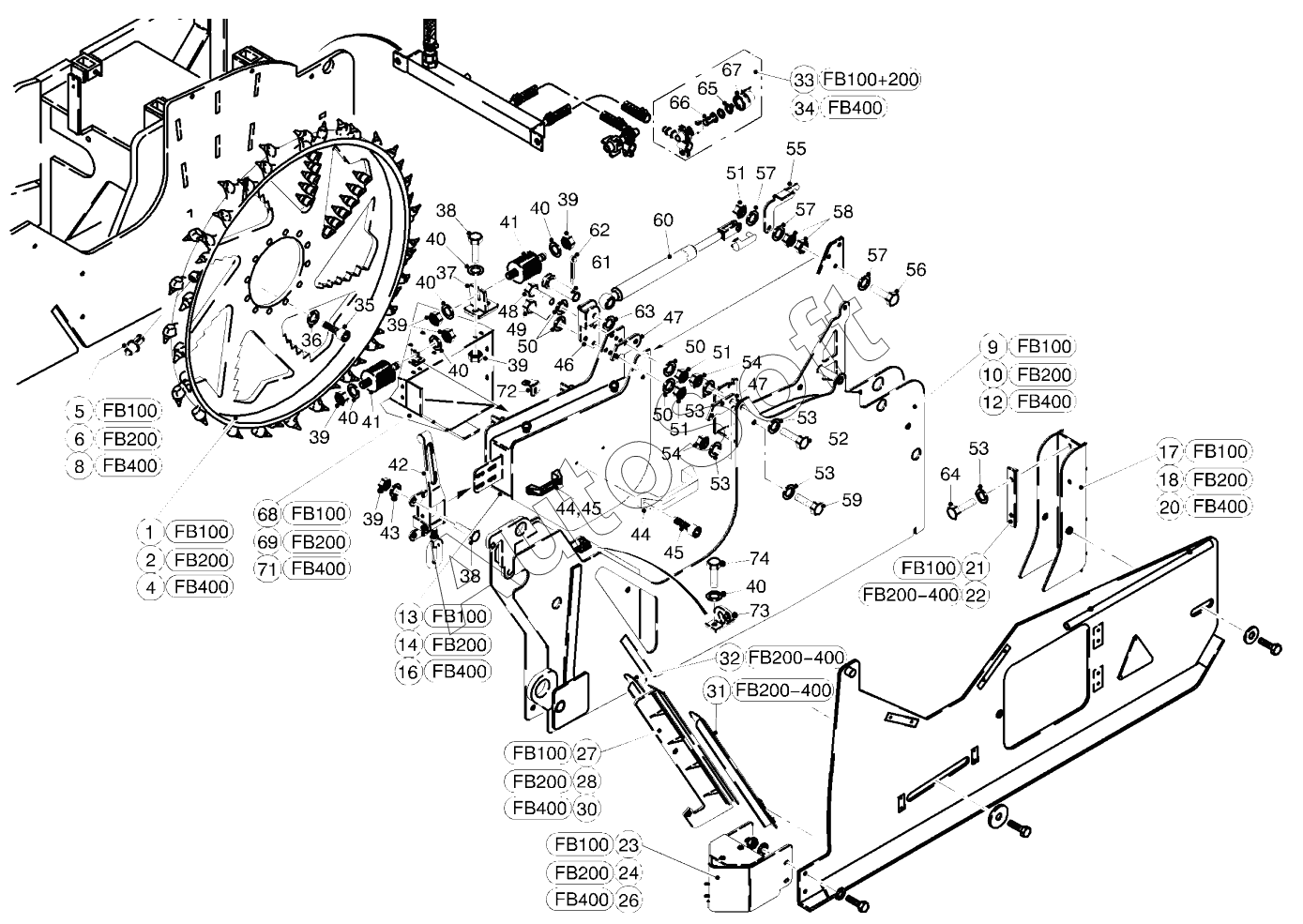

Каталог запасных частей к технике: WIRTGEN W1000L (2017). CUTTING DRUM UNIT
49
57
57
57
56
55
54
54
53
53
53
53
53
52
51
51
51
50
50
50
58
48
47
47
46
45
45
44
44
43
42
41
41
59
60
61
62
63
64
65
66
67
68
69
71
72
73
74
12
22
21
20
18
17
16
14
13
23
10
9
8
6
5
4
2
1
24
26
27
28
30
31
32
33
34
35
36
37
38
38
39
39
39
39
39
40
40
40
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | DRUM | |
| 2 | 1***0 | DRUM | |
| 4 | 1***0 | DRUM | |
| 5 | 7***0 | STANDARD PICKS D20 | |
| 6 | 7***0 | STANDARD PICKS D20 | |
| 8 | 7***0 | STANDARD PICKS D20 | |
| 9 | 1***4 | HOOD | |
| 10 | 1***8 | HOOD | |
| 12 | 1***2 | HOOD | |
| 13 | 1***0 | FLAP | |
| 14 | 1***2 | FLAP | |
| 16 | 1***3 | FLAP | |
| 17 | 1***5 | SEAL | |
| 18 | 1***7 | SEAL | |
| 20 | 1***0 | SEAL | |
| 21 | 1***4 | GUIDE BAR | |
| 22 | 1***4 | GUIDE BAR | |
| 23 | 1***0 | FINISHER BLADE | |
| 24 | 1***8 | FINISHER BLADE | |
| 26 | 1***1 | FINISHER BLADE | |
| 27 | 1***5 | SLIDE | |
| 28 | 1***9 | SLIDE | |
| 30 | 1***1 | SLIDE | |
| 31 | 1***9 | SEAL | |
| 32 | 1***6 | SEAL | |
| 33 | 7***1 | NOZZLE UNIT | |
| 34 | 7***1 | NOZZLE UNIT | |
| 35 | 9***0 | SCREW | |
| 36 | 2***5 | WASHER | |
| 37 | 1***4 | HOLDER | |
| 38 | 4***0 | SCREW | |
| 39 | 1***7 | HEXAGON NUT | |
| 40 | 5***1 | WASHER | |
| 41 | 1***5 | RUBBER BUFFER | |
| 42 | 7***8 | FASTENING | |
| 43 | 5***6 | WASHER | |
| 44 | 5***0 | PLASTIC HANDLE | |
| 45 | 6***5 | SCREW | |
| 46 | 1***1 | HOLDER | |
| 47 | 1***6 | STRAP | |
| 48 | 4***5 | SCREW | |
| 49 | 4***3 | SCREW | |
| 50 | 5***5 | WASHER | |
| 51 | 5***2 | HEXAGON NUT | |
| 52 | 1***9 | SCREW | |
| 53 | 4***9 | WASHER | |
| 54 | 5***1 | HEXAGON NUT | |
| 55 | 1***7 | CATCH HOOK | |
| 56 | 4***7 | SCREW | |
| 57 | 4***8 | WASHER | |
| 58 | 5***3 | HEXAGON NUT | |
| 59 | 4***3 | SCREW | |
| 60 | 1***4 | GAS SPRING | |
| 61 | 1***6 | BOLT | |
| 62 | 9***5 | SPLIT PIN | |
| 63 | 1***4 | WASHER | |
| 64 | 4***0 | SCREW | |
| 65 | 1***7 | NOZZLE | |
| 66 | 7***8 | VALVE FOR NOZZLE UNIT | |
| 67 | 1***0 | CAP | |
| 68 | 1***7 | CHUTE | |
| 69 | 1***3 | CHUTE | |
| 71 | 1***0 | CHUTE | |
| 72 | 1***5 | ANGLE | |
| 73 | 1***6 | CAM | |
| 74 | 4***9 | SCREW |
